PCB en aluminium 2 couches 2W/MK à âme métallique, cuivre fini 2oz

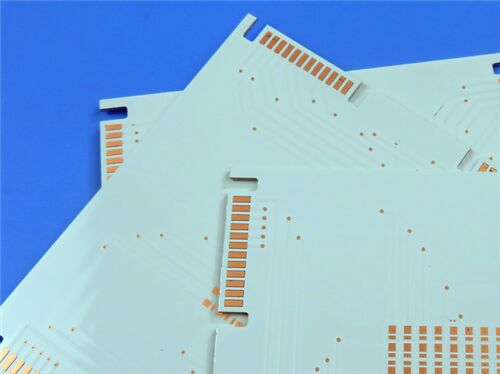

Ce circuit imprimé utilise un substrat en aluminium AL 5052 fourni par Mingtai, adopte le nivellement à l'air chaud sans plomb (HASL) comme finition de surface et est équipé de doubles couches de cuivre de 2 onces.Configuré comme un substrat d'aluminium recouvert de cuivre à double face d'une épaisseur finale de 3.2 mm, il intègre deux couches de prepreg à conductivité thermique de 2 W/mK pour établir une structure de dissipation de chaleur à haut rendement,qui est conçu pour répondre aux exigences élevées de dissipation thermique des appareils électroniques de puissance.

Spécifications du PCB

La pile-en haut Configuration

Pourquoi choisir le substrat en aluminium?

- Les substrats en aluminium sont largement utilisés dans l'électronique de puissance et les appareils générateurs de chaleur élevée en raison de leurs avantages inhérents qui dépassent les substrats FR4 traditionnels:

- Dissipation thermique supérieure: l'aluminium possède une excellente conductivité thermique (bien supérieure à celle du FR4), ce qui permet un transfert rapide de la chaleur générée par les composants vers le substrat,réduire l'accumulation thermique et prévenir la surchauffe de l'appareil.

- Amélioration de la fiabilité des appareils: en abaissant les températures de fonctionnement des composants électroniques, les substrats en aluminium prolongent la durée de vie des appareils, réduisent la fatigue thermique,et améliorer la stabilité opérationnelle globale, ce qui est essentiel pour les amplificateurs de puissance, les pilotes LED et l'électronique automobile.

- Stabilité mécanique: l'alliage d'aluminium AL 5052 offre une bonne résistance mécanique, une bonne résistance à la corrosion et une bonne stabilité dimensionnelle,s'assurer que le PCB maintient son intégrité structurelle dans des conditions de fonctionnement difficiles (e- par exemple, les fluctuations de température, les vibrations).

- coût-efficacité: comparativement à d'autres substrats à haute conductivité thermique (par exemple, les substrats en cuivre), les substrats en aluminium équilibrent les performances et les coûts,fournir une solution optimale pour les produits de haute puissance produits en série.

Technologie de dissipation thermique du noyau du substrat en aluminium: Prepreg

La préprégation (couche diélectrique) entre le film de cuivre et le noyau en aluminium est la clé pour réaliser une dissipation de chaleur efficace dans les substrats en aluminium,car elle affecte directement l'efficacité de transfert thermique et les performances d'isolation:

-Pont de conductivité thermique: deux couches de 2 W/mK de prepreg forment un chemin de transfert thermique en plusieurs étapes entre les deux couches de cuivre et le noyau en aluminium.Ils surmontent les barrières d'isolation tout en minimisant la résistance thermique globale, ce qui garantit que la chaleur générée sur les couches de cuivre est rapidement dirigée vers le noyau en aluminium pour une diffusion rapide.

- Garantie des performances d'isolation: en tant que couche isolante, le pré-produit doit maintenir une résistance diélectrique élevée pour éviter les courts-circuits entre la feuille de cuivre et le noyau en aluminium.Le pré-produit sélectionné dans ce PCB équilibre une haute conductivité thermique et une excellente isolation, répondant aux exigences de sécurité électrique des dispositifs de puissance.

- Importance du contrôle de l'épaisseur: l'épaisseur de prépressure de 120 μm est conçue avec précision.trop mince peut compromettre la fiabilité de l'isolationCette épaisseur assure un transfert thermique optimal et un équilibre d'isolation.

- Compatibilité des matériaux: la préprég est compatible avec le noyau en aluminium AL 5052 et la feuille de cuivre, assurant une forte adhérence pendant la stratification.Cette stabilité de liaison empêche la délamination sous le cycle thermique, un point de défaillance commun dans les substrats en aluminium.

Qualité et champ d'application

Ce PCB en substrat d'aluminium respecte des normes de fabrication strictes, avec des procédés sans plomb qui respectent les exigences environnementales.Le masque de soudure blanc (Lanbang W-8) et la sérigraphie thermosetting noire (Lanbang Thermasetting-08) assurent une identification claire des composants et une excellente durabilité de la surface (5H dureté).

Les applications typiques comprennent: les amplificateurs de puissance, les pilotes d'éclairage LED, les modules électroniques automobiles, les alimentations électriques de commande industrielle et d'autres appareils électroniques à haute puissance et à dissipation de chaleur élevée.Le produit est disponible dans le monde entier., soutenant les besoins globaux du projet et assurant sa livraison en temps opportun.
