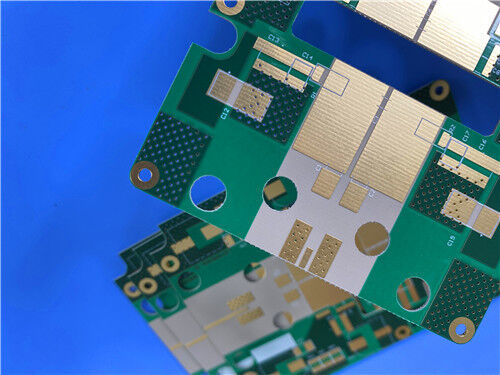

Ce PCB utilise WL-CT440 comme matériau de base, intègre une finition de surface Immersion Gold et respecte strictement les spécifications de qualité IPC-Classe-2.Configuré comme une structure rigide à deux couches avec un 0.254mm (10 mil) WL-CT440 noyau de substrat, il est conçu pour répondre aux exigences de haute fréquence, faible perte de performance de l'aérospatiale, radar, et les systèmes de communication par satellite.
Spécifications du PCB
| Paramètre de construction |
Spécification |
| Matériau de base |
WL-CT440 (matériau composite de tissus en résine d'hydrocarbures, céramique et fibre de verre, à haute fréquence thermodurcissable) |
| Nombre de couches |
Configuration rigide à deux couches |
| Dimensions du tableau |
56.5 mm × 89,65 mm par unité, avec une tolérance dimensionnelle de ±0,15 mm |
| Traces/espace minimaux |
Largeur minimale de trace de 6 mils et espacement de 7 mils |
| Taille minimale du trou |
0.35 mm |
| Les voies aveugles |
Ne pas utiliser |
| Épaisseur du panneau fini |
0.3 mm |
| Poids du cuivre fini |
1 oz (1,4 ml) sur les deux couches extérieures |
| Via épaisseur de revêtement |
20 μm |
| Finition de surface |
Or par immersion |
| Filtres à soie |
Tissu de soie blanche appliqué sur la couche supérieure |
|
Masque de soudure
|
Masque de soudure vert sur la couche supérieure |
| Contrôle de la qualité |
Test électrique à 100% effectué avant expédition |
La pile-en haut Configuration
| Nom du calque |
Matériel |
Épaisseur |
| Couche supérieure de cuivre (Copper_layer_1) |
D'autres métaux |
35 μm |
| Noyau du substrat |
Le nombre d'étoiles |
0.254 mm (10 mil) |
| Couche de cuivre inférieure (Copper_layer_2) |
D'autres métaux |
35 μm |
WL-CT440 Introduction au matériel
Le WL-CT440 de Wangling est un stratifié en cuivre à haute fréquence à base de résine thermodurcissable (CCL) avec un renforcement en tissu en fibre de verre en céramique polymère organique.Sa couche diélectrique est constituée de résine d'hydrocarbures, des charges en céramique et du tissu en fibre de verre, offrant des performances à faible perte qui répondent à des critères de conception à haute fréquence rigoureux.offrant un traitement simplifié par rapport aux matériaux à base de PTFE tout en assurant une meilleure stabilité et cohérence du circuitIl sert d'alternative à haute performance aux matériaux étrangers équivalents.
La combinaison synergique de résine d'hydrocarbures et de céramique composite confère au WL-CT440 des caractéristiques exceptionnelles de faible perte, de résistance à haute température et de stabilité thermique.Cette série de matériaux présente des coefficients de température stables de la constante diélectrique (TCDK) et de la perte diélectrique, un faible coefficient de dilatation thermique (CTE) et une température de transition du verre (Tg) supérieure à 280°C, ce qui le rend bien adapté aux applications à haute fréquence dans des environnements de fonctionnement difficiles.
Caractéristiques des matériaux WL-CT440
| Catégorie |
Caractéristique |
Spécification |
| Propriétés électriques |
Constante diélectrique (Dk) |
4.1 à 10 GHz/23°C |
| Facteur de dissipation |
00,005 à 10 GHz |
| Performance thermique |
Température de transition du verre (Tg) |
280°C |
| Le TCDK |
-21 ppm/°C |
| Conductivité thermique |
00,66 W/mK |
| Le CTE (axes XYZ) |
14/18/35 ppm/°C (par rapport au cuivre) |
| Propriétés physiques |
Absorption de l'humidité |
0.12% |
| Indice de flammabilité |
Le produit doit être présenté dans un emballage en acier. |
WL-CT440 Avantages matériels
- Performance supérieure à faible perte: la formulation en résine d'hydrocarbures et en céramique composite offre un faible facteur de dissipation, essentiel pour une transmission de signal haute fidélité à haute fréquence.
Compatible avec les procédés FR4: Compatible avec les flux de travail de fabrication FR4 standard, simplifiant la production par rapport aux matériaux PTFE tout en assurant des performances de circuit cohérentes.
-Exceptionnelle stabilité thermique: un Tg élevé (280°C) et un TCDK stable assurent un fonctionnement fiable dans des environnements à température extrême.
- CTE en cuivre: le coefficient d'expansion thermique aligné sur le cuivre minimise le stress thermique, améliorant la fiabilité structurelle et électrique à long terme.
Applications typiques
- Équipement aérospatial
- Systèmes de micro-ondes et d'antennes
- réseaux de faisceau
- Des systèmes radar.
-Satellite et navigation
- Des amplificateurs.
Qualité et disponibilité
Ce PCB est conforme aux normes de qualité IPC-Classe 2, assurant une fiabilité constante pour les systèmes électroniques aérospatiaux, militaires et à haute fréquence.soutenir les besoins globaux du projet et assurer la livraison en temps opportun.
