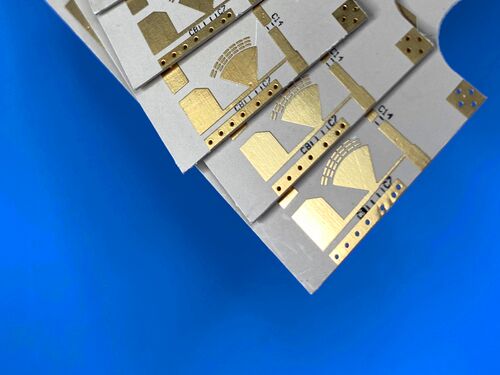

Ce PCB rigide à deux couches est conforme aux normes internationales de l'industrie pour des performances fiables.Le CER-10une couche de fibre de verre,conçus pour répondre aux exigences strictes des applications de micro-ondes à haute performance et de composants passifs avec des caractéristiques mécaniques et électriques supérieures.
Spécification des PCB
| Nom de l'article |
Détails |
| Matériau de base |
CER-10 (laminé céramique organique) |
| Nombre de couches |
2 couches, pas de voies aveugles |
| Dimensions du tableau |
89.3 mm x 56.9 mm, 2 types, 2 pièces au total |
| Traces/espace minimaux |
5/6 millilitres |
| Taille minimale du trou |
0.4 mm |
| Épaisseur du panneau fini |
0.7 mm |
| Poids du cuivre fini |
1 oz (1,4 ml) pour les couches extérieures |
| Via épaisseur de revêtement |
20 μm |
| Finition de surface |
Or par immersion |
| Filtres à soie |
La couche supérieure est noire; la couche inférieure est blanche. |
| Masque de soudure |
Pas de masque de soudure sur les couches supérieure et inférieure |
| Contrôle de la qualité |
100% Essai électrique effectué avant expédition |
Accumulation de PCB
| Couche |
Les spécifications |
| Couche de cuivre 1 |
35 μm |
| CER-10 Substrate |
25 mil (0,635 mm) |
| Couche de cuivre 2 |
35 μm |
Art et norme acceptée
Type de dessin fourni: Gerber RS-274-X, qui est universellement reconnu comme la norme de l'industrie pour la fabrication de PCB.
Norme acceptée: IPC-Class-2, une référence de qualité largement adoptée formulée par l'Association Connecting Electronics Industries (IPC).
Disponibilité
Ce PCB est disponible pour l'expédition dans le monde entier, soutenant la logistique mondiale pour répondre aux diverses exigences des projets internationaux et assurer la livraison en temps opportun.
Introduction au matériel de base CER-10
CER-10 est un stratifié en céramique organique appartenant à la famille de produits ORCER de Taconic. Il présente une constante diélectrique de 10 et un faible facteur de dissipation de 0,0035 à 10 GHz,ce qui le rend bien adapté aux applications à haute fréquenceLe matériau intègre un renforcement en verre tissé, intégrant la technologie de remplissage en céramique avancée de Taconic à l'expertise en fibres de verre PTFE revêtues.Le CER-10 offre une résistance exceptionnelle à la liaison interlaminaire et à la soudure., ce qui le positionne comme un substrat idéal pour les applications de micro-ondes et de composants passifs à haute performance.
Principales caractéristiques du matériau CER-10
| Principales caractéristiques |
Spécifications et descriptions |
| Type de matériau |
Laminat céramique organique CER-10 |
| Constante diélectrique (Dk) |
10 à 10 GHz |
| Facteur de dissipation |
0.0035 à 10 GHz |
| Absorption de l'humidité |
00,02 pour cent |
| Coefficient de dilatation thermique (CTE) |
L'axe X: 13 ppm/°C; l'axe Y: 15 ppm/°C; l'axe Z: 46 ppm/°C |
Avantages de l'utilisation du matériel CER-10
- Résistance exceptionnelle des liaisons interlaminaires et résistance à la soudure, assurant l'intégrité structurelle pendant la fabrication et le fonctionnement à long terme
- Faible absorption d'humidité et constante diélectrique stable (Dk) sur une large plage de fréquences, maintenant des performances électriques constantes
- Stabilité dimensionnelle améliorée et résistance à la flexion accrue, permettant un montage fiable des composants et des performances du circuit
- Faible CTE de l'axe Z, assurant des trous perforés plaqués fiables (PTH) et réduisant la contrainte thermique pendant le cycle de température
- Prend en charge la miniaturisation des circuits imprimés, permettant la conception de composants électroniques compacts de haute performance
- Classification de l'inflammabilité: V-0 (par norme IPC-TM 650), assurant le respect des exigences de sécurité
Applications typiques
Tirant parti de ses propriétés électriques et mécaniques supérieures, ce PCB est spécialement conçu pour des applications de micro-ondes et de composants passifs à haute performance, notamment:
- Des amplificateurs de puissance.
- Filtres à guides d'ondes
- Des accouplements directionnels
- Autres composants passifs pour micro-ondes
Conclusion
Ce PCB rigide à deux couches présente des performances exceptionnelles à haute fréquence, une stabilité structurelle et une fabrication,qui reposent sur les propriétés supérieures du stratifié céramique organique CER-10 et sur des protocoles rigoureux de contrôle de la qualité avant expédition.
Ces caractéristiques en font une solution idéale, rentable et fiable pour les fabricants mondiaux engagés dans des projets de micro-ondes et de composants passifs de haute performance,en particulier ceux nécessitant des propriétés diélectriques stables, une résistance mécanique robuste et une disponibilité mondiale.
