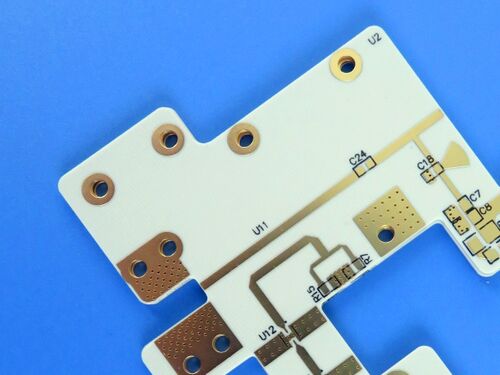

PCB RF RO4835 2 couches 10mil matériau Rogers avec finition ENEPIG

Ce PCB est une carte rigide haute fréquence à 2 couches fabriquée avec Rogers RO4835, un stratifié haute performance conçu pour les applications haute fréquence et une fabrication rentable. Tirant parti de sa stabilité thermique améliorée, de sa résistance supérieure à l'oxydation et de ses propriétés à faible perte, le PCB garantit une intégrité de signal exceptionnelle et des performances fiables, adaptées aux applications critiques en termes de performances et à grand volume, y compris les radars automobiles et les composants RF.

PCB Spécification

Pile du PCB-haut

Fichiers de conception, Qualité Norme et zone de service

Concernant les fichiers de conception, la conformité aux normes et la couverture de service, ce PCB est livré avec des fichiers de conception au format Gerber RS-274-X, un format standard de l'industrie pour la fabrication de PCB qui garantit une compatibilité transparente avec la plupart des équipements de production et logiciels de conception grand public. Le PCB est conforme à la norme acceptée IPC-Classe-2, une référence largement reconnue qui garantit des performances constantes, une qualité de fabrication fiable et le respect des exigences de l'industrie. De plus, ce PCB offre une couverture de service mondiale, ce qui le rend adapté aux projets internationaux haute fréquence dans le monde entier.

Introduction au matériau Rogers RO4835

Le stratifié RO4835 de Rogers est un matériau hydrocarboné à faible perte qui offre une stabilité thermique améliorée et une meilleure résistance à l'oxydation que les autres matériaux à base d'hydrocarbures. Il partage des propriétés électriques et mécaniques comparables aux stratifiés RO4350B et est spécifiquement conçu pour offrir d'excellentes performances haute fréquence tout en facilitant la fabrication de circuits rentable. Les stratifiés RO4835 sont compatibles avec les méthodes de traitement standard époxy/verre (FR-4) et sont proposés à un prix compétitif, ce qui en fait une option pratique pour les applications à grand volume. De plus, ils peuvent être équipés du film de cuivre traité LoPro Reverse de Rogers, idéal pour les applications qui exigent une faible perte d'insertion.

Caractéristiques clés du matériau Rogers RO4835

Avantages du matériau Rogers RO4835

Résistance à l'oxydation bien supérieure à celle des matériaux micro-ondes thermodurcissables conventionnels, garantissant une fiabilité à long terme dans des conditions de fonctionnement difficiles.

Conçu pour les applications sensibles aux performances et à grand volume, atteignant un équilibre entre d'excellentes performances et un coût-efficacité.

Propriétés à faible perte : d'excellentes performances électriques permettent une utilisation dans des applications avec des fréquences de fonctionnement plus élevées, ce qui le rend parfait pour les utilisations automobiles.

Tolérance serrée de la constante diélectrique, qui prend en charge la production de lignes de transmission à impédance contrôlée pour des performances de signal constantes.

Compatible avec les processus sans plomb, sans cloquage ni délaminage lors du soudage sans plomb, garantissant une fabrication fiable.

Faible expansion en axe Z, qui assure des trous métallisés fiables (PTH) et améliore la stabilité mécanique.

Faible coefficient d'expansion en plan, garantissant que le matériau maintient sa stabilité sur toute la plage des températures de traitement du circuit.

Applications typiques

Profitant de ses excellentes performances haute fréquence, de sa résistance à l'oxydation et de son coût-efficacité, ce PCB est spécifiquement conçu pour les applications suivantes :

- Radars et capteurs automobiles

- Systèmes micro-ondes point à point

- Amplificateurs de puissance

- Radars à balayage électronique

- Composants RF

Conclusion

Ce PCB rigide à 2 couches, fabriqué à partir du stratifié à faible perte Rogers RO4835, combine d'excellentes performances haute fréquence, une durabilité améliorée et un coût-efficacité.

Les avantages inhérents du Rogers RO4835, tels que sa stabilité à haute température, son excellente résistance à l'oxydation, sa faible perte et sa compatibilité sans plomb, font de ce PCB une option compétitive pour les projets haute fréquence à grand volume.
