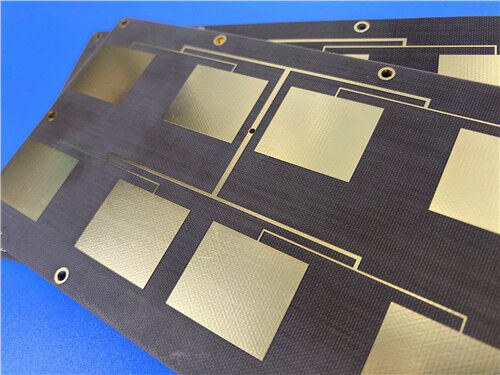

Ceci est une carte de circuit imprimé (PCB) rigide haute performance à 2 couches, fabriquée à partir de Taconic TLX-7, un stratifié haute fréquence à base de polytétrafluoroéthylène (PTFE) et renforcé de fibre de verre tissée. Spécifiquement conçue pour offrir des performances électriques exceptionnelles dans des applications RF et micro-ondes rigoureuses, la PCB exploite la constante diélectrique faible et stable du matériau (Dk=2,6), le facteur de dissipation ultra-faible (DF) et une excellente stabilité électrique sur une large gamme de températures et de fréquences. Cela garantit une atténuation minimale du signal, même aux fréquences millimétriques, ce qui la rend très adaptée aux conceptions micro-ondes à faible nombre de couches telles que les systèmes radar et les antennes réseau à balayage électronique.
Détails de construction de la PCB
| Article |
Spécifications |
| Matériau de base |
Taconic TLX-7 (Stratifié haute fréquence à base de PTFE avec renfort en fibre de verre tissée) |
| Nombre de couches |
2 couches (pas de vias borgnes) |
| Dimensions de la carte |
102 mm x 86 mm par unité, avec une tolérance dimensionnelle de +/- 0,15 mm |
| Traces/Espaces minimum |
Largeur de trace de 4 mils et espacement de 6 mils |
| Taille minimale des trous |
0,5 mm |
| Épaisseur finie de la carte |
0,8 mm |
| Poids du cuivre fini |
1 oz (correspondant à 1,4 mils) pour les couches externes |
| Épaisseur du placage des vias |
20 μm |
| Finition de surface |
Or par immersion |
| Sérigraphie supérieure |
Blanc |
| Sérigraphie inférieure |
Non appliqué |
| Masque de soudure supérieur |
Non appliqué |
| Masque de soudure inférieur |
Non appliqué |
| Contrôle qualité |
Des tests électriques à 100 % sont effectués avant l'expédition |
Empilement de la PCB
| Couche |
Description |
Épaisseur |
| 1 |
Couche de cuivre 1 (supérieure externe) |
35 μm |
| - |
Noyau Taconic TLX-7 |
0,762 mm (30 mil) |
| 2 |
Couche de cuivre 2 (inférieure externe) |
35 μm |
Dessins, norme de qualité et disponibilité
Les dessins pour cette PCB sont fournis au format Gerber RS-274-X, la norme de l'industrie pour la fabrication de PCB.
Chaque PCB est conforme à la norme de qualité IPC-Classe-2, un critère mondialement reconnu qui garantit des performances électriques constantes, une qualité de fabrication fiable et le respect des exigences de l'industrie pour les applications haute fréquence.
De plus, cette PCB est disponible dans le monde entier, répondant aux besoins des clients internationaux et aux projets de circuits micro-ondes/RF à travers le monde.
Introduction au matériau Taconic TLX-7
Le TLX-7 est un stratifié haute fréquence produit par Taconic, spécifiquement développé pour offrir des performances électriques supérieures dans des applications RF et micro-ondes exigeantes. Composé de PTFE (Polytétrafluoroéthylène) renforcé de fibre de verre tissée, le TLX-7 présente une constante diélectrique faible et stable (Dk=2,6) et un facteur de dissipation ultra-faible, ce qui garantit une atténuation minimale du signal, même aux fréquences millimétriques. Ce stratifié offre une excellente stabilité électrique sur une large plage de températures et de fréquences, combinée à des propriétés thermiques et mécaniques fiables, ce qui en fait un choix optimal pour les conceptions micro-ondes à faible nombre de couches.
Avantages clés du matériau Taconic TLX-7
-Propriétés mécaniques et thermiques exceptionnelles, garantissant l'intégrité structurelle et la stabilité des performances dans des conditions d'exploitation difficiles.
-Constante diélectrique faible et stable (Dk=2,6), permettant une propagation constante du signal et un contrôle précis de l'impédance dans les circuits haute fréquence.
-Stabilité dimensionnelle, réduisant la déformation pendant la fabrication et le fonctionnement pour assurer des performances fiables du circuit.
-Faible absorption d'humidité, améliorant la fiabilité à long terme et la stabilité électrique dans des conditions environnementales humides ou fluctuantes.
-Indice de inflammabilité UL 94 V-0, satisfaisant aux exigences de sécurité des équipements électroniques dans divers secteurs industriels.
-Constante diélectrique étroitement contrôlée, assurant des performances de circuit répétables et une cohérence entre les lots de production.
-Facteur de dissipation (DF) ultra-faible, minimisant la perte de signal et maximisant l'efficacité énergétique dans les applications haute fréquence.
-Optimisé pour les conceptions micro-ondes à faible nombre de couches, offrant un bon rapport coût-efficacité et une fabrication simplifiée tout en maintenant des niveaux de performance élevés.
Applications typiques
-Systèmes radar
-Antennes réseau à balayage électronique
-Systèmes de communication mobile
-Équipement de test micro-ondes
-Dispositifs de transmission micro-ondes
-Composants RF
Conclusion
Cette PCB à 2 couches, fabriquée en stratifié Taconic TLX-7 à base de PTFE, offre des performances, une stabilité et une fiabilité supérieures à haute fréquence pour les applications RF/micro-ondes exigeantes.
Les avantages clés du Taconic TLX-7 (Dk faible et stable, DF ultra-faible, stabilité dimensionnelle, faible absorption d'humidité, UL 94 V-0) font de cette PCB une solution économique pour les projets micro-ondes à faible nombre de couches.
