Plaque à haute fréquence en céramique remplie d'hydrocarbures de PCB RF rigide à 2 couches WL-CT440

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99
Emballage Standard:	Sacs sous vide + Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Matériau PCB:

WL-CT440

Nombre de couches:

2 couches

Épaisseur du PCB:

0,8 mm

Taille du PCB:

89 mm × 63,5 mm (1 pièce)

Poids du cuivre:

Feuille de cuivre extérieure de 1 oz (1,4 mils)

Finition de surface:

Immersion Or

Mettre en évidence:

Matériau de circuit imprimé TLY-3 stratifié

feuille plaquée de cuivre haute fréquence

stratifié plaqué de cuivre TLY-3

Description du produit

Ce WL-CT440 rigide à 2 couchesPCB RF haute fréquenceest fabriqué avec un stratifié diélectrique en fibre de verre renforcé de céramique d'hydrocarbures, servant d'alternative économique aux substrats haute fréquence importés. Fabriqué selon les normes IPC-Class-2 et fini avec un placage or par immersion, ce circuit imprimé d'une épaisseur de 0,8 mm offre une faible perte diélectrique, une conductivité thermique exceptionnelle, des performances Tg élevées et une stabilité diélectrique constante. Doté de processus de fabrication compatibles FR4, le WL-CT440 est beaucoup plus facile à traiter que les matériaux PTFE conventionnels tout en conservant une excellente répétabilité et fiabilité du circuit. Il est couramment déployé dans les machines aérospatiales, les antennes multiéléments, le matériel radar et les ensembles de communication par satellite.

Spécifications des PCB

Objet de construction	Détails
Matériau de base	WL-CT440 – Stratifié recouvert de cuivre en tissu de fibre de verre rempli de céramique d'hydrocarbure pour les circuits haute fréquence
Nombre de couches	2 couches – Architecture PCB haute fréquence rigide conçue pour les systèmes électroniques aérospatiaux et radar
Dimensions de la carte	89 mm × 63,5 mm (1 pièce), avec une tolérance dimensionnelle stricte de +/- 0,15 mm pour un assemblage précis des composants
Trace et espace	Minimum 4/6 mils, prenant en charge un routage de trace compact et préservant l'intégrité supérieure du signal haute fréquence
Taille minimale du trou	0,2 mm, fabriqué pour le montage et l'insertion de composants traversants de haute précision
Vias	Pas de vias aveugles, simplifiant les procédures de fabrication et garantissant une conduction électrique intercouche cohérente
Épaisseur du panneau fini	Construction légère et fine de 0,8 mm, idéale pour les appareils aérospatiaux et aéroportés à espace restreint
Poids du cuivre	Feuille de cuivre externe de 1 oz (1,4 mils), offrant une conductivité stable pour la transmission du signal micro-ondes
Via l'épaisseur du placage	20 μm, répondant aux exigences IPC-Class-2 pour garantir une robustesse via la conductivité et une durabilité à long terme
Finition de surface	Immersion Gold, offrant une résistance à l'oxydation exceptionnelle et une soudabilité fiable pour les circuits de précision haute fréquence
Sérigraphie et masque de soudure	Sérigraphie supérieure : Aucune ; Sérigraphie inférieure : Aucune ; Masque de soudure supérieur : aucun ; Masque de soudure inférieur : Aucun – La disposition en cuivre entièrement exposée minimise l'atténuation du signal micro-ondes
Tests de qualité	Tests de continuité à 100 % effectués avant la livraison pour garantir des performances électriques irréprochables

Configuration d'empilement de PCB

Composant d'empilage	Spécifications et descriptions
Couche de cuivre 1	35 μm – Feuille de cuivre de haute pureté pour la propagation du signal micro-ondes à faible résistance
Noyau WL-CT440	0,762 mm (30 mil) – Substrat renforcé en céramique d'hydrocarbure présentant une conductivité thermique élevée et une faible perte diélectrique
Couche de cuivre 2	35 μm – Structure symétrique en cuivre pour maintenir une stabilité électrique constante

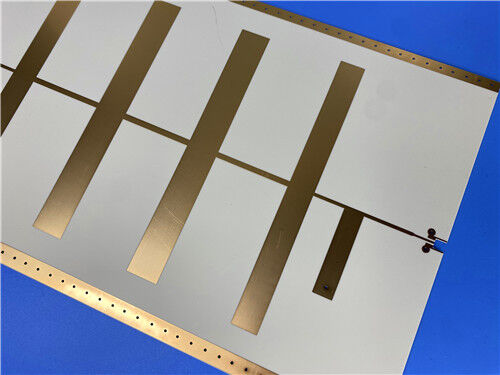

Plaque à haute fréquence en céramique remplie d'hydrocarbures de PCB RF rigide à 2 couches WL-CT440 0

Format des illustrations et norme de conformité

Format de l'illustration : fourni en Gerber RS-274-X, un format standard de l'industrie qui garantit une fabrication précise des PCB et une compatibilité universelle des données.

Norme acceptée : IPC-Class-2, garantissant un fonctionnement durable et fiable pour les appareils électroniques à haute fréquence aérospatiaux et militaires.

Disponibilité : L'expédition mondiale est proposée pour soutenir les achats d'ingénierie internationaux et les projets industriels.

Introduction du substrat WL-CT440

Le WL-CT440 est un stratifié recouvert de cuivre renforcé de fibre de verre et de céramique d'hydrocarbures thermodurcissable, conçu pour les applications micro-ondes à haute fréquence. Formulé avec de la résine d'hydrocarbure, une charge céramique composite et de la fibre de verre tissée, ce substrat offre des performances électriques constantes à faibles pertes pour les conceptions de circuits micro-ondes. Contrairement aux matériaux complexes à base de PTFE, le WL-CT440 adopte des flux de fabrication adaptés au FR4, simplifiant le traitement des PCB tout en conservant une stabilité et une répétabilité de production exceptionnelles.

La combinaison synergique de résine d'hydrocarbure et d'additifs céramiques offre une atténuation minimale du signal, une résistance thermique supérieure et une excellente stabilité en température. Ce matériau présente un coefficient de température diélectrique stable, un faible taux de dilatation thermique et une Tg ultra élevée dépassant 280°C. En tant que substitut domestique rentable aux stratifiés haute fréquence importés, le WL-CT440 est largement adopté pour les systèmes de radiofréquence militaires, aérospatiaux et commerciaux.

Principales fonctionnalités

Paramètre	Spécifications et remarques
Constante diélectrique à 10 GHz	4.1 à 10 GHz/23 °C, offrant des performances diélectriques stables pour les circuits haute fréquence généraux
Facteur de dissipation à 10 GHz	0,004 à 10 GHz, maintenant une faible perte de signal pendant la transmission par micro-ondes
Coefficient de température de Dk	-21 ppm/°C, garantissant une stabilité diélectrique fiable sous des températures ambiantes fluctuantes
Conductivité thermique	0,66 W/MK, permettant une dissipation thermique efficace pour les circuits RF haute puissance
Absorption d'humidité	0,12 %, conservant des propriétés électriques constantes dans les environnements de travail humides
CTE de l'axe XY	Axe X : 14 ppm/°C, axe Y : 18 ppm/°C, avec dilatation thermique adaptée au cuivre
CTE sur l'axe Z	35 ppm/°C, atténuant les risques de délaminage thermique et de déformation des cartes
Valeur Tg	≥280°C, offrant une endurance thermique exceptionnelle lors des cycles de brasage par refusion

Avantages clés

Le WL-CT440 offre des avantages techniques distincts aux concepteurs de circuits haute fréquence commerciaux et militaires :

La fabrication compatible FR4 simplifie la fabrication et réduit les coûts de production par rapport aux substrats PTFE

Les faibles valeurs Dk et Df optimisées garantissent une transmission de signal propre et stable sur les bandes de fréquences micro-ondes.

La faible absorption d'eau empêche la dégradation des performances électriques dans des conditions atmosphériques humides

Une conductivité thermique élevée accélère la dissipation thermique pour les circuits amplificateurs haute puissance

Le CTE synchronisé au cuivre minimise les contraintes thermiques et améliore la fiabilité structurelle à long terme

La propriété Tg supérieure renforce la stabilité thermique lors de processus de brasage répétés

Applications typiques

Ce PCB RF à 2 couches WL-CT440 est largement utilisé dans les systèmes de communication de qualité militaire, aérospatiale et micro-ondes :

Appareils aérospatiaux, équipements de cabine spatiale et modules électroniques aéroportés

-Antennes hyperfréquences et systèmes de réseaux d'antennes sensibles à la phase

- Radars d'alerte précoce et émetteurs-récepteurs radar aéroportés

-Antennes multiéléments et réseaux de formation de faisceaux hyperfréquences

-Communication par satellite, systèmes de navigation et amplificateurs de puissance RF
