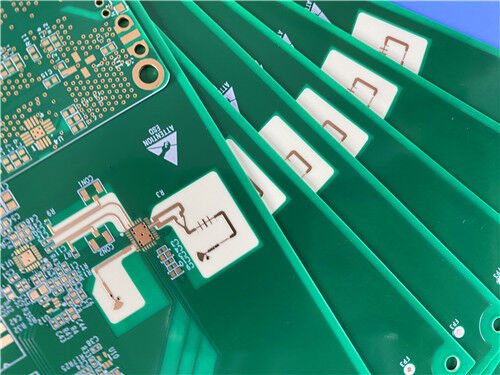

Solution à faible perte à haute performance RO4533 PCB 20mil 2 couches

Ce PCB RF rigide à 2 couches est construit avec Rogers RO4533, un matériau d'hydrocarbure chargé de céramique et renforcé de verre, et présente une finition de surface Immersion Gold. Conforme aux normes de qualité IPC-Class 2, ce PCB offre des performances constantes et fiables pour les applications critiques telles que les antennes de stations de base d'infrastructure cellulaire et les réseaux d'antennes WiMAX. En mettant l'accent sur les faibles pertes, la stabilité dimensionnelle et la compatibilité avec les processus de fabrication standard, il s'impose comme le meilleur choix pour les ingénieurs et les équipes d'approvisionnement à la recherche d'un substrat abordable et hautes performances pour les projets d'antennes microruban d'infrastructure mobile.

PCBSpécifications

Pile de PCB-haut Configuration

Substrat RO4533 : la clé des solutions d'antennes à faibles pertes et hautes performances

Le stratifié Rogers RO4533 est la pierre angulaire des performances exceptionnelles de nos PCB, spécialement conçu pour répondre aux exigences des applications d'antennes microruban d'infrastructure mobile :

Les stratifiés Rogers RO4533 sont des matériaux à base d'hydrocarbures chargés de céramique et renforcés de verre qui offrent la constante diélectrique contrôlée, des performances à faibles pertes et une excellente réponse d'intermodulation passive requises pour les applications d'antennes microruban d'infrastructure mobile. Ces stratifiés sont entièrement compatibles avec le traitement de soudure conventionnel FR-4 et sans plomb à haute température, éliminant ainsi le besoin de traitement spécial requis par les stratifiés traditionnels à base de PTFE pour la préparation des trous traversants plaqués. En tant qu'alternative abordable aux technologies d'antennes PTFE plus conventionnelles, le RO4533 permet aux concepteurs d'équilibrer le prix et les performances de leurs antennes. De plus, les stratifiés RO4533 sont disponibles en versions sans halogène pour répondre aux normes environnementales « vertes » les plus strictes.

Les systèmes de résine des matériaux diélectriques RO4533 sont conçus pour fournir les propriétés nécessaires pour des performances d'antenne optimales. Les coefficients de dilatation thermique (CTE) dans les directions X et Y sont similaires à ceux du cuivre, ce qui réduit les contraintes dans l'antenne du circuit imprimé. La température de transition vitreuse typique des matériaux RO4533 dépasse 280°C (536°F), ce qui conduit à un faible CTE sur l'axe Z et à une excellente fiabilité des trous traversants plaqués.

Principales caractéristiques du PCB RO4533

Le RO4533 offre des fonctionnalités électriques et mécaniques exceptionnelles spécifiquement adaptées aux applications d'antennes d'infrastructure mobile, notamment :

Constante diélectrique (Dk) : 3,3 à 10 GHz – Assure une propagation contrôlée et stable du signal pour les applications d'antenne

Facteur de dissipation : 0,0025 à 10 GHz – Faible perte diélectrique, essentielle à la préservation de l'intégrité du signal et de l'efficacité de l'antenne

Coefficient de dilatation thermique (CTE) : axe X 13 ppm/°C, axe Y 11 ppm/°C, axe Z 37 ppm/°C – Le CTE X/Y adapté au cuivre réduit la contrainte thermique dans les PCB d'antenne

Température de transition vitreuse (Tg) : >280°C – Prend en charge le traitement à haute température et un fonctionnement fiable dans des environnements difficiles

Faible absorption d'humidité : 0,02 % – Améliore la fiabilité dans des conditions de fonctionnement humides, ce qui le rend idéal pour les déploiements d'antennes extérieures

Conductivité thermique : 0,6 W/mK – Facilite une dissipation efficace de la chaleur, améliorant ainsi la gestion de la puissance pour les systèmes d'antennes

Principaux avantages du PCB RO4533

Le substrat RO4533 offre de nombreux avantages aux ingénieurs et fabricants d'antennes d'infrastructure mobile, notamment :

Faible perte, faible Dk et faible réponse PIM – Convient à une large gamme d'applications d'antennes d'infrastructure mobile

Système de résine thermodurcie – Compatible avec les processus de fabrication de circuits imprimés standard, réduisant ainsi la complexité et les coûts de fabrication

Excellente stabilité dimensionnelle – Offre des rendements plus élevés sur des panneaux de plus grande taille, optimisant ainsi l'efficacité de la production

Propriétés mécaniques uniformes – Conserve sa forme mécanique pendant la manipulation, garantissant des performances d'antenne constantes

Conductivité thermique élevée – Améliore les capacités de gestion de la puissance, améliorant ainsi la fiabilité des antennes dans les applications à haute puissance

Applications

Notre PCB RF RO4533 à 2 couches est spécialement conçu pour les applications d'infrastructure mobile hautes performances et à faibles pertes, notamment :

-Antennes de station de base d'infrastructure cellulaire

-Réseaux d'antennes WiMAX

Format et disponibilité des illustrations

Format de l'illustration : Fourni en Gerber RS-274-X – Le format standard de l'industrie pour la fabrication de PCB, garantissant la compatibilité avec tous les principaux logiciels de conception et de fabrication et garantissant une production fiable.

Disponibilité : Dans le monde entier – Nous proposons une expédition mondiale pour répondre aux besoins des ingénieurs et des fabricants du monde entier, avec des délais de livraison conformes aux normes de l'industrie.
