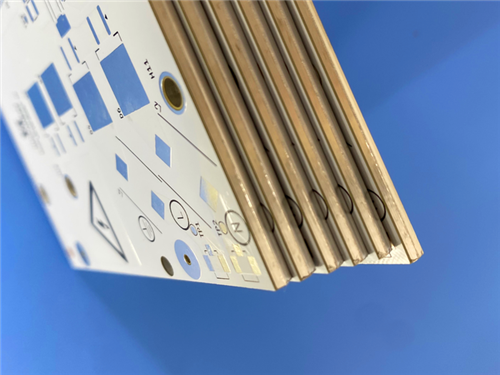

Circuit imprimé double face en aluminium avec placage or

Cette carte de circuit imprimé (PCB) est dotée d'un substrat en aluminium sandwich à double face, spécialement conçu pour les applications à dissipation de chaleur élevée.Il respecte des critères de dimension et de performance stricts pour répondre aux exigences opérationnelles des systèmes électroniques de haute fiabilité..

Spécifications du PCB

Qu'est-ce qu'une carte de circuit imprimé à noyau métallique (MCPCB)?

UneCircuits imprimés à noyau métallique (MCPCB)est un type spécialisé de PCB qui utilise un substrat métallique, le plus souvent de l'aluminium, bien que du cuivre ou du fer puisse également être utilisé comme noyau, remplaçant le substrat isolant FR-4 traditionnel.Sa fonction principale est d'améliorer la dissipation de chaleur, pour résoudre le problème de l'accumulation de chaleur dans les composants électroniques de haute puissance tels que les LED et les amplificateurs de puissance.le noyau métallique transfère efficacement la chaleur générée par les composants vers un dissipateur de chaleur externe, améliorant ainsi la fiabilité des composants et prolongant leur durée de vie.et capacités de blindage électromagnétique.

Différences entre double-CoucheLe substrat d'aluminium sandwich et le double-CoucheSubstrate d'aluminium à face unique

C'est une double...CoucheSubstrate en aluminium sandwiché

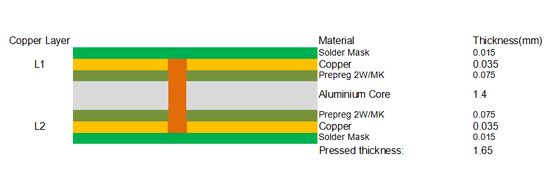

Caractéristiques structurelles: le noyau de ce substrat est une couche d'aluminium.avec une couche de feuille de cuivre pressée sur le côté extérieur de chaque couche isolante pour former deux couches de circuit supérieures et inférieures séparées.

Une compréhension simple:Le noyau en aluminium est placé au milieu, avec des couches de circuit sur les deux côtés, comme un "sandwich cookie"." où l' aluminium sert de remplissage et les deux couches de cuivre servent de couches de biscuitLes deux côtés peuvent conduire la chaleur vers le noyau en aluminium, permettant une dissipation de chaleur uniforme sur toute la carte.

C'est une double...CoucheSubstrate d'aluminium à face unique

Caractéristiques structurelles: contrairement à la structure sandwich, ce type de substrat ne comporte qu'un substrat en aluminium d'un côté qui sert de couche de dissipation de chaleur,tandis que l'autre face est faite de matériaux isolants ordinaires tels que FR-4Bien qu'il ait deux couches de feuille de cuivre (situées sur les première et deuxième couches supérieures), seul le côté avec le substrat en aluminium peut conduire efficacement la chaleur vers le noyau en aluminium.

Une compréhension simple:L'aluminium n'est présent que d'un côté de la planche, et le côté opposé ne contribue pas à la dissipation de chaleur." où l' effet de dissipation thermique est limité au côté contenant le noyau en aluminium.
