2L TRF-45 PCB 32mil Matériau Masque de soudure vert Or par immersion
  • Nom

2L TRF-45 PCB 32mil Matériau Masque de soudure vert Or par immersion

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99
Emballage Standard: Sacs sous vide + Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-332.V1.0
Matériau PCB:
TRF-45
Taille du PCB:
105 mm x 76 mm (par pièce), +/- 0,15 mm
Épaisseur du PCB:
0,9 mm
Nombre de couches:
2 couches
Poids du cuivre:
1 oz (1,4 mils)
Masque de soudure:
vert
Sérigraphie:
Blanc
Finition de surface:
Immersion Or
Mettre en évidence:

stratifié cuivré haute fréquence

,

F4BTMS265 substrat stratifié

,

feuille plaquée de cuivre avec garantie

Description du produit

Ce PCB est une carte rigide double face fabriquée à l'aide de TRF-45, une nouvelle génération de matériau laminé à faible perte et thermiquement stable. Caractérisé par un renforcement en verre tissé pour une stabilité dimensionnelle améliorée et une technologie céramique intégrée, le TRF-45 assure une expansion faible et constante de l'axe Z, même dans des conditions de soudure. Conçu avec une épaisseur finie de 0,9 mm, un placage de cuivre de 1 oz (1,4 mils) sur les couches externes et une finition de surface en or par immersion, ce PCB offre des performances fiables pour les applications électroniques à haute fréquence.



Détails du PCB

Article Spécification
Matériau de base TRF-45
Nombre de couches Double face
Dimensions de la carte 105 mm x 76 mm (par pièce), +/- 0,15 mm
Traces/Espace minimum 4/6 mils
Taille minimale du trou 0,25 mm
Vias aveugles Aucun
Épaisseur finie de la carte 0,9 mm
Poids fini du cuivre (couches externes) 1 oz (1,4 mils)
Épaisseur du placage des vias 20 μm
Finition de surface Or par immersion
Sérigraphie supérieure Blanc
Sérigraphie inférieure Non
Masque de soudure supérieur Vert
Masque de soudure inférieur Non
Test électrique Test électrique à 100 % effectué avant l'expédition



Empilement du PCB

Il s'agit d'un PCB rigide à 2 couches avec la structure d'empilement suivante (du haut vers le bas) :

Type de couche Spécification
Couche de cuivre_1 35 μm
Noyau TRF-45 0,813 mm (32 mils)
Couche de cuivre_2 35 μm



Statistiques du PCB

Métrique Détail
Composants 42
Pads totaux 38
Pads traversants 25
Pads CMS supérieurs 13
Pads CMS inférieurs 0
Vias 15
Réseaux 2

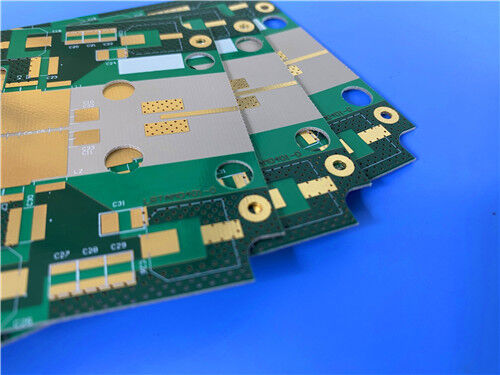

2L TRF-45 PCB 32mil Matériau Masque de soudure vert Or par immersion 0



Norme de dessin et de qualité

Gerber RS-274-X sert de format de dessin spécifié pour ce PCB, une référence industrielle mondialement reconnue pour la fabrication de circuits imprimés. Ce format standard assure une interopérabilité transparente avec les logiciels de conception professionnels et les machines de fabrication, facilitant la conversion précise des tracés de circuits numériques en produits PCB physiques. De plus, ce PCB est conforme à la norme de qualité IPC-Classe-2, qui définit des critères rigoureux de performance et de fiabilité, confirmant ainsi son adéquation à une utilisation dans des scénarios opérationnels commerciaux et industriels.



Disponibilité

Ce PCB haute performance est disponible pour expédition dans le monde entier, répondant aux besoins de prototypage et aux commandes de production en grand volume pour assurer une accessibilité mondiale à tous les clients.



Introduction du TRF-45

Les matériaux laminés TRF-45 représentent une nouvelle génération de matériaux laminés à faible perte et thermiquement stables de la division Taconic Advanced Dielectric. Le TRF-45 est renforcé de verre tissé pour une stabilité dimensionnelle améliorée et associé à l'expertise de Taconic en matière de technologie céramique. Il présente une expansion faible et constante de l'axe Z sur une large gamme de températures, y compris jusqu'aux conditions de soudure. Le TRF-45 peut être cisaillé, percé et plaqué en utilisant des méthodes standard pour les matériaux en fibre de verre tissée PTFE.



Applications typiques

  • Antennes radio satellite
  • Antennes RFID
  • Antennes GPS



TRF-45 – PTFE rempli de céramique à faible perte

La série de laminés TRF représente une nouvelle génération de matériaux laminés à faible perte et thermiquement stables de la division Taconic's Advanced Dielectric.



Renforcés de verre tissé pour une stabilité dimensionnelle améliorée et soutenus par l'expertise de Taconic en matière de technologie céramique, les laminés TRF présentent une expansion faible et constante de l'axe Z sur une large plage de températures, y compris les conditions de soudure.



Avantages

  • PTFE rempli de céramique à faible perte
  • Conductivité thermique élevée
  • Constante diélectrique (Dk) stable sur la température
  • Constante diélectrique (Dk) stable sur la fréquence
  • Très faible coefficient de dilatation thermique (CTE) de l'axe Z

2L TRF-45 PCB 32mil Matériau Masque de soudure vert Or par immersion 1



Valeurs typiques du TRF-45
Propriété Méthode de test Unité Valeur
Matériau / / RF-45
Constante diélectrique @ 10 GHz IPC-TM-650 2.5.5.5.1(m) / 4,5
Facteur de dissipation @ 10 GHz IPC-TM-650 2.5.5.5.1(m) / 0,0035
Absorption d'humidité IPC-TM-650 2.6.2.1 % ≤0,06
Résistance à la flexion (longitudinale) IPC-TM-650.2.4.4 lbs / in (N/mm2) 17000 (177)
Résistance à la flexion (transversale) IPC-TM-650 2.4.4 lbs / in (N/mm2) 15000 (103)
Résistance au pelage IPC-TM-650 2.4.8 (Stress thermique) lbs / in (N/mm) >8 (>1,4)
Conductivité thermique ASTM F 433 W/m/K 0,43
Résistivité volumique IPC-TM-650 2.5.17.1 Mohm/cm 8,0 x 107
Résistivité de surface IPC-TM-650.2.5.17.1 Mohm 3,0 x 107
CTE (x) ASTM D 3386  ppm/℃ 9
CTE (y) ASTM D 3386  ppm/℃ 9
CTE (z) ASTM D 3386  ppm/℃ 40



Épaisseurs typiques
Pouces mm
0,0080 0,20
0,0160 0,41
0,0240 0,61
0,0320 0,81
0,0400 1,02
0,0640 1,63*
0,1200 3,05*
