Rogers 4350 PCB haute fréquence 1,524 mm Carte de circuit RF double face

Nombre De Pièces:	1 PCS
Prix:	USD 9.99-99.99 per piece
Emballage Standard:	Le vide bags+ cartonne
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	50000 PCs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-001-V1.0

Matière première ::

RO4350B

Épaisseur:

1.6mm

Poids de cuivre ::

Finition extérieure ::

Or d'immersion

Compte de couche ::

2 couches

Taille de carte PCB ::

135 x 135mm

Mettre en évidence:

1.524mm Rogers PCB Board est une carte de circuit imprimé

Panneau à haute fréquence de carte PCB de Rogers

Plaque de PCB Rogers à double face

Description du produit

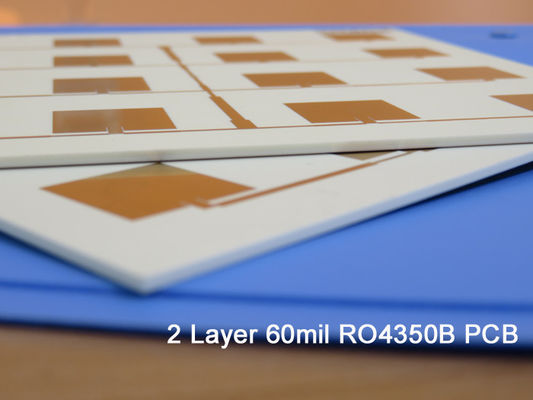

PCB haute fréquence Rogers 60mil 1.524mm RO4350B Double face RF Circuit Board Patch Antenne PCB

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)

Les stratifiés céramiques hydrocarbonés RO4350B de Rogers sont conçus pour offrir des performances haute fréquence supérieures et une fabrication de circuits à faible coût.La sélection de stratifiés généralement disponibles pour les concepteurs est considérablement réduite une fois que les fréquences opérationnelles augmentent à 500 MHz et plus.

Les qualités requises par les concepteurs de circuits hyperfréquences RF, de réseaux d'adaptation et de lignes de transmission à impédance contrôlée sont présentes dans le matériau RO4350B.Étant donné que les matériaux de carte de circuit imprimé standard ne peuvent pas être utilisés dans de nombreuses applications en raison de fréquences de fonctionnement plus élevées, une faible perte diélectrique permet d'utiliser le matériau RO4350B dans ces applications.

La constante diélectrique est constante sur une large plage de fréquences et possède l'un des coefficients de température les plus bas de tous les matériaux de carte de circuit imprimé.

Le coefficient de dilatation thermique (CTE) du matériau RO4350B offre aux concepteurs de PCB un certain nombre d'avantages significatifs.Du fait de son coefficient de dilatation identique à celui du cuivre, le RO4350B présente une grande stabilité dimensionnelle, qualité requise pour la fabrication de cartes multicouches diélectriques mixtes.

Le faible CTE sur l'axe Z du RO4350B offre une qualité de trou traversant plaqué fiable, même dans les applications de chocs thermiques sévères.Le matériau RO4350B a une Tg de > 280 °C, de sorte que ses caractéristiques d'expansion restent stables sur toute la plage de températures de traitement des PCB.

Circuit imprimé RO4350BCaractéristiques

TAILLE DE LA CIRCUIT IMPRIMÉ	135 x 135 mm = 1 pièces
TYPE DE CARTE	Circuit imprimé haute fréquence, circuit imprimé RF
Nombre de couches	PCB double face
Composants de montage en surface	OUI
Composants de trou traversant	OUI
EMPILAGE DES COUCHES	cuivre ------- 35um(1oz)+PLAQUE
	RO4350B 60mil
	cuivre ------- 35um(1oz)+PLAQUE
TECHNOLOGIE
Trace et espace minimum :	11 mil/12 mil
Trous minimaux / maximaux :	0.3/2.2mm
Nombre de trous différents :	5
Nombre de trous de perçage :	184
Nombre de fentes fraisées :	0
Nombre de découpes internes :	0
Contrôle d'impédance	NON
MATÉRIEL DE CARTE
Verre époxy :	RO4350B 60mil, Tg 288℃
Feuille finale externe :	1,5 oz
Feuille finale interne :	0oz
Hauteur finale du PCB :	1,6 mm ± 0,16
PLACAGE ET REVÊTEMENT
Finition de surface	Nickel autocatalytique sur or immergé (ENIG) (2 micropouces sur 100 micropouces de nickel)
Le masque de soudure s'applique à :	NON
Couleur du masque de soudure :	NON
Type de masque de soudure :	N / A
CONTOURS/COUPE	Routage
MARQUAGE
Côté de la légende du composant	NON
Couleur de la légende des composants	NON
Nom ou logo du fabricant :	N / A
VIA	Trou traversant plaqué (PTH)
INDICE D'INFLAMMABILITÉ	Homologation UL 94-V0 MIN.
TOLÉRANCE DIMENSIONNELLE
Dimension de contour :	0,0059" (0,15 mm)
Placage de planche :	0,0030" (0,076 mm)
Tolérance de forage :	0,002" (0,05 mm)
TEST	100% Test électrique avant expédition
TYPE D'ŒUVRE À FOURNIR	fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc.
ZONE DE SERVICE	Dans le monde entier, globalement.

Les applications typiques comprenaient unradars et capteurs automobiles, antennes de stations de base cellulaires, satellites de diffusion directe, bloc à faible bruit, amplificateurs de puissance, RFID.

Rogers 4350 PCB haute fréquence 1,524 mm Carte de circuit RF double face 0

Fiche de donnéesde Rogers 4350B (RO4350B)

RO4350B Valeur typique
Propriété	RO4350B	Direction	Unités	Condition	Méthode d'essai
Constante diélectrique, εProcessus	3,48±0,05	Z		10GHz/23℃	IPC-TM-650 2.5.5.5 Stripline serré
Constante diélectrique,εDesign	3,66	Z		8 à 40 GHz	Méthode de longueur de phase différentielle
Facteur de dissipationtan,δ	0,0037 0,0031	Z		10GHz/23℃ 2,5 GHz/23℃	IPC-TM-650 2.5.5.5
Coefficient thermique de ε	+50	Z	ppm/℃	-50℃à 150℃	IPC-TM-650 2.5.5.5
Résistivité volumique	1,2 x 10^dix		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Résistivité de surface	5,7x10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Force électrique	31.2(780)	Z	Kv/mm(v/mil)	0,51 mm (0,020")	IPC-TM-650 2.5.6.2
Module de traction	16 767(2 432) 14 153(2 053)	X Oui	MPa(ksi)	RT	ASTM D 638
Résistance à la traction	203(29.5) 130(18.9)	X Oui	MPa(ksi)	RT	ASTM D 638
Résistance à la flexion	255 (37)		MPa (kpsi)		IPC-TM-650 2.4.4
Stabilité dimensionnelle	<0,5	X,Y	mm/mètre (mil/pouce)	après gravure+E2/150℃	IPC-TM-650 2.4.39A
Coefficient de dilatation thermique	dix 12 32	X Oui Z	ppm/℃	-55℃à288℃	IPC-TM-650 2.4.41
Tg	>280		℃TMA	UN	IPC-TM-650 2.4.24.3
Td	390		℃TGA		ASTM D 3850
Conductivité thermique	0,69		L/M/oK	80℃	ASTM C518
Absorption d'humidité	0,06		%	Immersion 48h 0.060" température de l'échantillon 50℃	ASTM D 570
Densité	1,86		g/cm³	23℃	ASTM D 792
Résistance au pelage du cuivre	0,88 (5.0)		N/mm (pli)	après soudure flotteur 1 oz. Feuille EDC	IPC-TM-650 2.4.8
Inflammabilité	(3)V-0				UL 94
Compatible avec le processus sans plomb	Oui

Rogers 4350 PCB haute fréquence 1,524 mm Carte de circuit RF double face 1

Rogers 4350 PCB haute fréquence 1,524 mm Carte de circuit RF double face 2

Balises:

RO4003C LoPro Rogers PCB Board,

8mil Rogers PCB Board,

0.5oz Rogers PCB Board
