Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première :: | RO4350B | Épaisseur: | 0.8mm |
|---|---|---|---|
| Poids de cuivre :: | 1oz | Finition extérieure :: | Or d'immersion |
| Compte de couche :: | 2 couches | Taille de carte PCB :: | 93 x 92 millimètres |
| Surligner: | Panneau de carte PCB de RO4350B rf,panneau de carte PCB de 0.762mm rf,le double de 0.762mm a dégrossi la carte PCB de cuivre |
||

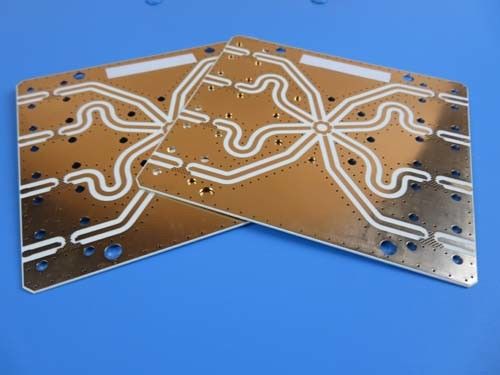

Carte PCB de la carte PCB à haute fréquence 30mil Rogers 4350
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Des stratifiés en céramique d'hydrocarbure avec le numéro de la pièce RO4350B sont prévus pour fournir la représentation à haute fréquence améliorée et la fabrication peu coûteuse de circuit. Une fois que les fréquences fonctionnantes atteignent 500 mégahertz et au-delà, les concepteurs ont un nombre beaucoup plus petit de stratifiés à choisir de. Les qualités exigées par des concepteurs des circuits à micro-ondes de rf, des réseaux assortis, et des lignes de transmission commandées d'impédance sont présentes dans le matériel RO4350B. Puisque des matériaux standard de carte ne peuvent pas être employés dans beaucoup d'applications dues à de plus hautes fréquences de fonctionnement, la basse perte diélectrique permet pour utiliser le matériel de RO4350B dans ces applications.
Le coefficient de température de la constante diélectrique est parmi le plus bas de n'importe quel matériel de carte, et la constante diélectrique est stable sur une large plage de fréquence. Le coefficient du matériel de RO4350B d'expansion thermique (CTE) fournit plusieurs indemnités principales aux concepteurs de carte PCB. Le coefficient d'expansion de RO4350B est semblable à celui du cuivre qui permet au matériel de montrer l'excellente stabilité dimensionnelle, une propriété requise pour les constructions multicouche diélectriques mélangées de conseils. Le bas axe des z CTE de RO4350B fournit la qualité plaquée fiable d'à travers-trou, même dans des applications graves de choc thermique. Le matériel de RO4350B a un Tg de >280C ainsi ses caractéristiques d'expansion demeurent stables sur la gamme entière de la carte PCB traitant les températures.
Caractéristiques de carte PCB
| TAILLE DE CARTE PCB | 93 x 92mm=1PCS |
| TYPE DE CONSEIL | |
| Nombre de couches | Double a dégrossi la carte PCB, carte PCB de 2 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | OUI |
| EMPILEMENT DE COUCHE | cuivre ------- couche SUPÉRIEURE de 17.8um (0.5oz) +plate |
| RO4350B 30mil (0.762mm) | |
| cuivre ------- couche de BOT de 17.8um (1oz) +plate | |
| TECHNOLOGIE | |
| Trace et espace minimum : | 11.97mil |
| Trous minimum/maximum : | 0.3/2.8mm |
| Nombre de différents trous : | 2 |
| Nombre de forages : | 195 |
| Nombre de fentes fraisées : | 5 |
| Nombre de coupes-circuit internes : | 0 |
| Contrôle d'impédance | Non |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | RO4350B 30mil (0.762mm), Tg 288℃ |
| Aluminium final externe : | 1oz |
| Aluminium final interne : | 0oz |
| Taille finale de carte PCB : | 0.8mm ±0.1 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Micoinch 16,2%) 2 d'or d'immersion (plus de nickel de 100 micropouces |
| Soudez le masque pour s'appliquer à : | NON |
| Couleur de masque de soudure : | NON |
| Type de masque de soudure : | NON-DÉTERMINÉ |
| CONTOUR/CUTTING | Conduisant, marques fiducielles |
| INSCRIPTION | |
| Côté de légende composante | NON |
| Couleur de légende composante | NON |
| Fabricant Name ou logo : | NON-DÉTERMINÉ |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH) |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" (0.15mm) |
| Électrodéposition de conseil : | 0,0030" (0.076mm) |
| Tolérance de perceuse : | 0,002" (0.05mm) |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Les applications typiques sont comme suit :
Fiche technique de Rogers 4350 (RO4350B)
| Valeur typique de RO4350B | |||||
| Propriété | RO4350B | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique, εProcess | 3.48±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 Stripline maintenu par 2.5.5.5 | |
| Constante diélectrique, εDesign | 3,66 | Z | 8 à 40 gigahertz | Méthode de longueur de phase différentielle | |
| Dissipation Factortan, δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coefficient thermique de ε | +50 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| Résistivité volumique | 1,2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Résistivité extérieure | 5,7 x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Force électrique | 31.2(780) | Z | Kv/mm (v/mil) | 0.51mm (0,020") | IPC-TM-650 2.5.6.2 |
| Module de tension | 16 767 (2 432) 14 153 (2 053) |
X Y |
MPA (ksi) | Droite | ASTM D 638 |
| Résistance à la traction | 203 (29,5) 130 (18,9) |
X Y |
MPA (ksi) | Droite | ASTM D 638 |
| Résistance à la flexion | 255 (37) |
MPA (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilité dimensionnelle | <0> | X, Y | mm/m (mil/pouce) |
après etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Coefficient de dilatation thermique | 10 12 32 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| Le TD | 390 | ℃ TGA | ASTM D 3850 | ||
| Conduction thermique | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
| Absorption d'humidité | 0,06 | % | 48hours immersion 0,060" la température 50℃ d'échantillon |
ASTM D 570 | |
| Densité | 1,86 | gm/cm3 | 23℃ | ASTM D 792 | |
| Peau de cuivre Stength | 0,88 (5,0) |
N/mm (pli) |
après flotteur de soudure 1 once. Aluminium d'EDC |
IPC-TM-650 2.4.8 | |
| Inflammabilité | (3) V-0 | UL 94 | |||
| Processus sans plomb compatible | Oui | ||||
