| Matière première: | ROGERS 4350B | Taille de carte PCB: | 30x80=1 |
|---|---|---|---|
| Poids de cuivre: | 1oz | Épaisseur de carte PCB: | 0.3mm |
| Finition extérieure: | Or d'immersion | Compte de couche: | 2 couches |

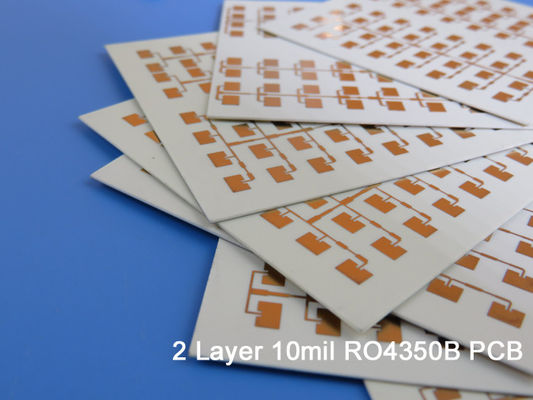

Le double à haute fréquence de carte PCB Rogers 10mil 0.254mm RO4350B a dégrossi carte PCB de rf pour LTE
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Des stratifiés en céramique d'hydrocarbure de RO4350B sont conçus pour offrir la fabrication à haute fréquence supérieure de représentation et de circuit de coût bas. La sélection des stratifiés en général disponibles aux concepteurs est augmentation une fois opérationnelle sensiblement réduite de fréquences jusqu'à 500 mégahertz et en haut. Le matériel de RO4350B possède les propriétés requises par des concepteurs des circuits à micro-ondes de rf et des lignes de réseau et commandées assorties d'impédance de transmission. La basse perte diélectrique permet au matériel de RO4350B d'être employé dans beaucoup de plus hautes fréquences de fonctionnement d'applications où limiter l'utilisation des matériaux conventionnels de carte.
Le coefficient de température de la constante diélectrique est parmi le plus bas de n'importe quel matériel de carte, et la constante diélectrique est stable sur une large plage de fréquence. Le coefficient du matériel de RO4350B d'expansion thermique (CTE) fournit plusieurs indemnités principales aux concepteurs de carte PCB. Le coefficient d'expansion de RO4350B est semblable à celui du cuivre qui permet au matériel de montrer l'excellente stabilité dimensionnelle, une propriété requise pour les constructions multicouche diélectriques mélangées de conseils. Le bas axe des z CTE de RO4350B fournit la qualité plaquée fiable d'à travers-trou, même dans des applications graves de choc thermique. Le matériel de RO4350B a un Tg de >280C ainsi ses caractéristiques d'expansion demeurent stables sur la gamme entière de la carte PCB traitant les températures.
Paramètres d'un type de carte PCB de 0.3mm RO4350B
| TAILLE DE CARTE PCB | 30 x 80mm=1up |
| TYPE DE CONSEIL | Le double a dégrossi carte PCB |
| Nombre de couches | 2 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | NON |
| EMPILEMENT DE COUCHE | cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate |
| RO4350B 0.254mm | |
| cuivre ------- 35um (1oz) + couche de BOT de plat | |
| TECHNOLOGIE | |
| Trace et espace minimum : | NON-DÉTERMINÉ |
| Trous minimum/maximum : | NON-DÉTERMINÉ |
| Nombre de différents trous : | NON-DÉTERMINÉ |
| Nombre de forages : | 0 |
| Nombre de fentes fraisées : | 0 |
| Nombre de coupes-circuit internes : | 0 |
| Contrôle d'impédance : | non |
| Nombre de doigt d'or : | 0 |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | RO4350B Tg280℃, heu<3> |
| Aluminium final externe : | 1,5 onces |
| Aluminium final interne : | NON-DÉTERMINÉ |
| Taille finale de carte PCB : | 0,3 millimètres ±0.1 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Or d'immersion, 16% |
| Soudez le masque pour s'appliquer à : | NON-DÉTERMINÉ |
| Couleur de masque de soudure : | NON-DÉTERMINÉ |
| Type de masque de soudure : | NON-DÉTERMINÉ |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | NON-DÉTERMINÉ |
| Couleur de légende composante | NON-DÉTERMINÉ |
| Fabricant Name ou logo : | NON-DÉTERMINÉ |
| PAR L'INTERMÉDIAIRE DE | NON |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Les applications typiques sont comme suit :
Radar et capteurs des véhicules à moteur
Antennes cellulaires de station de base
Satellites directs d'émission
Bloc à faible bruit
Amplificateurs de puissance
RFID
| Valeur typique de RO4350B | |||||
| Propriété | RO4350B | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique, εProcess | 3.48±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 Stripline maintenu par 2.5.5.5 | |
| Constante diélectrique, εDesign | 3,66 | Z | 8 à 40 gigahertz | Méthode de longueur de phase différentielle | |
| Dissipation Factortan, δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coefficient thermique de ε | +50 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| Résistivité volumique | 1,2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Résistivité extérieure | 5,7 x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Force électrique | 31.2(780) | Z | Kv/mm (v/mil) | 0.51mm (0,020") | IPC-TM-650 2.5.6.2 |
| Module de tension | 16 767 (2 432) 14 153 (2 053) |
X Y |
MPA (ksi) | Droite | ASTM D 638 |
| Résistance à la traction | 203 (29,5) 130 (18,9) |
X Y |
MPA (ksi) | Droite | ASTM D 638 |
| Résistance à la flexion | 255 (37) |
MPA (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilité dimensionnelle | <0> | X, Y | mm/m (mil/pouce) |
après etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Coefficient de dilatation thermique | 10 12 32 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| Le TD | 390 | ℃ TGA | ASTM D 3850 | ||
| Conduction thermique | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
| Absorption d'humidité | 0,06 | % | 48hours immersion 0,060" la température 50℃ d'échantillon |
ASTM D 570 | |
| Densité | 1,86 | gm/cm3 | 23℃ | ASTM D 792 | |
| Peau de cuivre Stength | 0,88 (5,0) |
N/mm (pli) |
après flotteur de soudure 1 once. Aluminium d'EDC |
IPC-TM-650 2.4.8 | |
| Inflammabilité | (3) V-0 | UL 94 | |||
| Processus sans plomb compatible | Oui | ||||
