Rogers PCB 60mil 1.524mm RO4003C PCB RF double face pour WLAN
  • Nom
  • Nom

Rogers PCB 60mil 1.524mm RO4003C PCB RF double face pour WLAN

Nombre De Pièces: 1PCS
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-005.V1.0
Matière première:
Rogers 4300C
Taille de carte PCB:
84 x 78mm=1PCS
Poids de cuivre:
1oz
Finition extérieure:
Nickel au bain chaud au-dessus d'or d'immersion
Compte de couche:
2 couches
PCBThickness:
1.6mm
Mettre en évidence:

panneau en céramique de la carte PCB 60mil

,

panneau en céramique de carte PCB de 1.524mm

Description du produit



Rogers 4003 60mil 1.524mmCircuit impriméRO4003C PCB haute fréquence PCB RF double face pour WLAN

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)



Les stratifiés céramiques d'hydrocarbure en RO4003C sont destinés à fournir d'excellentes performances à haute fréquence et une construction de circuit peu coûteuse.Une fois que les fréquences de travail atteignent 500 MHz et au-delà, les concepteurs ont un nombre beaucoup plus restreint de stratifiés parmi lesquels choisir.Les concepteurs de circuits hyperfréquences RF, de réseaux d'adaptation et de lignes de transmission à impédance contrôlée peuvent compter sur les caractéristiques du matériau RO4003C.Des fréquences de fonctionnement plus élevées empêchent l'utilisation de matériaux de carte de circuit imprimé standard dans de nombreuses applications, tandis qu'une faible perte diélectrique permet d'utiliser le matériau RO4003C dans ces applications.



Le coefficient de température de la constante diélectrique est parmi les plus bas de tous les matériaux de carte de circuit imprimé, et la constante diélectrique est stable sur une large plage de fréquences.Le coefficient de dilatation thermique (CTE) du matériau RO4003C offre plusieurs avantages clés aux concepteurs de circuits imprimés.Le coefficient de dilatation du RO4003C est similaire à celui du cuivre, ce qui permet au matériau de présenter une excellente stabilité dimensionnelle, une propriété nécessaire pour les constructions de cartes multicouches diélectriques mixtes.Le faible CTE sur l'axe Z du RO4003C offre une qualité de trou traversant plaqué fiable, même dans les applications de chocs thermiques sévères.Le matériau RO4003C a une Tg de >280C, de sorte que ses caractéristiques d'expansion restent stables sur toute la plage de températures de traitement des PCB.



PCBCaractéristiques

TAILLE DE LA CIRCUIT IMPRIMÉ 84 x 78 mm = 1 pièces
TYPE DE CARTE PCB RF, PCB micro-ondes
Nombre de couches PCB double face
Composants de montage en surface OUI
Composants de trou traversant OUI
EMPILAGE DES COUCHES cuivre ------- 35um(1oz)+PLAQUE
RO4003C 60mil
cuivre ------- 35um(1oz)+PLAQUE
TECHNOLOGIE
Trace et espace minimum : 10 mil/12 mil
Trous minimaux / maximaux : 0,3/2,3 mm
Nombre de trous différents : 4
Nombre de trous de perçage : 155
Nombre de fentes fraisées : 0
Nombre de découpes internes : 0
Contrôle d'impédance NON
MATÉRIEL DE CARTE
Verre époxy : RO4003C 60mil, Tg 288℃
Feuille finale externe : 1,5 oz
Feuille finale interne : 0oz
Hauteur finale du PCB : 1,6 mm ± 0,16
PLACAGE ET REVÊTEMENT
Finition de surface Nickel autocatalytique sur or immergé (ENIG)( 2 µ" sur 100 µ" nickel)
Le masque de soudure s'applique à : aucun masque de soudure requis
Couleur du masque de soudure : aucun masque de soudure requis
Type de masque de soudure : aucun masque de soudure requis
CONTOURS/COUPE Routage
MARQUAGE
Côté de la légende du composant aucune sérigraphie requise
Couleur de la légende des composants aucune sérigraphie requise
Nom ou logo du fabricant : aucune sérigraphie requise
VIA Trou traversant plaqué (PTH)
INDICE D'INFLAMMABILITÉ N / A
TOLÉRANCE DIMENSIONNELLE
Dimension de contour : 0,0059" (0,15 mm)
Placage de planche : 0,0030" (0,076 mm)
Tolérance de forage : 0,002" (0,05 mm)
TEST 100% Test électrique avant expédition
TYPE D'ŒUVRE À FOURNIR fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc.
ZONE DE SERVICE Dans le monde entier, globalement.

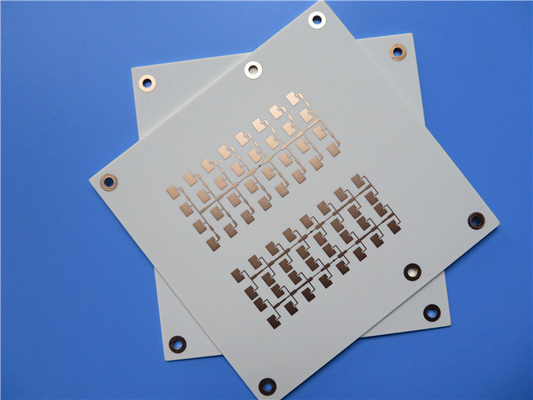

Rogers PCB 60mil 1.524mm RO4003C PCB RF double face pour WLAN 0



Les applications typiques sont unradars et capteurs automobiles,cantennes de station de base ellular,dsatellites de diffusion directe etjeow bloc de bruit etc.



Fiche technique de Rogers 4003C (RO4003C)

RO4003C Valeur typique
Propriété RO4003C Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcessus 3,38±0,05 Z   10GHz/23℃ IPC-TM-650 2.5.5.5 Stripline serré
Constante diélectrique,εDesign 3,55 Z   8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipationtan,δ 0,0027
0,0021		 Z   10GHz/23℃
2,5 GHz/23℃		 IPC-TM-650 2.5.5.5
Coefficient thermique de ε +40 Z ppm/℃ -50℃à 150℃ IPC-TM-650 2.5.5.5
Résistivité volumique 1,7 × 10dix   MΩ.cm COND A IPC-TM-650 2.5.17.1
Résistivité de surface 4,2 × 109   MΩ COND A IPC-TM-650 2.5.17.1
Force électrique 31.2(780) Z Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Module de traction 19 650(2 850)
19 450 (2 821)		 X
Oui		 MPa(ksi) RT ASTM D 638
Résistance à la traction 139(20.2)
100(14.5)		 X
Oui		 MPa(ksi) RT ASTM D 638
Résistance à la flexion 276
(40)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Stabilité dimensionnelle <0,3 X,Y mm/mètre
(mil/pouce)		 après gravure+E2/150℃ IPC-TM-650 2.4.39A
Coefficient de dilatation thermique 11
14
46		 X
Oui
Z		 ppm/℃ -55℃à288℃ IPC-TM-650 2.4.41
Tg >280   ℃TMA UN IPC-TM-650 2.4.24.3
Td 425   ℃TGA   ASTM D 3850
Conductivité thermique 0,71   L/M/oK 80℃ ASTM C518
Absorption d'humidité 0,06   % Immersion 48h 0.060"
température de l'échantillon 50℃		 ASTM D 570
Densité 1,79   g/cm3 23℃ ASTM D 792
Résistance au pelage du cuivre 1.05
(6.0)		   N/mm
(pli)		 après soudure flotteur 1 oz.
Feuille EDC		 IPC-TM-650 2.4.8
Inflammabilité N / A       UL 94
Compatible avec le processus sans plomb Oui



Rogers PCB 60mil 1.524mm RO4003C PCB RF double face pour WLAN 1
