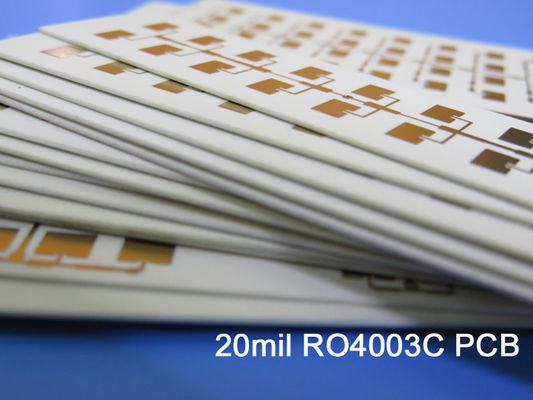

Rogers 4003 20mil haute fréquence PCB double face RF PCB répéteur PA

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-007.V1.0

Matière première:

Rogers 4300C

Taille de carte PCB:

67 x 72mm=1up

Poids de cuivre:

Compte de couche:

2 couches

Épaisseur de carte PCB:

0.6mm

Finition extérieure:

Or d'immersion

Mettre en évidence:

Carte PCB à haute fréquence de PA de répétiteur

panneau de la carte PCB 20mil dégrossi par double

Panneau de carte PCB de RO4003C Rogers

Description du produit

PA de répéteur de carte PCB de RF double face de carte PCB à haute fréquence

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)

Les stratifiés céramiques d'hydrocarbures RO4003C sont conçus pour offrir des performances haute fréquence supérieures et une fabrication de circuits à faible coût.La sélection de stratifiés généralement disponibles pour les concepteurs est considérablement réduite une fois que les fréquences opérationnelles augmentent à 500 MHz et plus.

Les concepteurs de circuits hyperfréquences RF, de réseaux d'adaptation et de lignes de transmission à impédance contrôlée peuvent compter sur les caractéristiques du matériau RO4003C.Des fréquences de fonctionnement plus élevées empêchent l'utilisation de matériaux de carte de circuit imprimé standard dans de nombreuses applications, tandis qu'une faible perte diélectrique permet d'utiliser le matériau RO4003C dans ces applications.

La constante diélectrique est constante sur une large plage de fréquences et possède l'un des coefficients de température les plus bas de tous les matériaux de carte de circuit imprimé.Le coefficient de dilatation thermique (CTE) du matériau RO4003C offre aux concepteurs de PCB un certain nombre d'avantages significatifs.De par son coefficient de dilatation identique à celui du cuivre, le RO4003C présente une grande stabilité dimensionnelle, qualité requise pour la réalisation de cartes multicouches diélectriques mixtes.

Le faible CTE sur l'axe Z du RO4003C offre une qualité de trou traversant plaqué fiable, même dans les applications de chocs thermiques sévères.Le matériau RO4003C a une Tg de >280C, de sorte que ses caractéristiques d'expansion restent stables sur toute la plage de températures de traitement des PCB.

PCBCaractéristiques

TAILLE DE LA CIRCUIT IMPRIMÉ	67x72mm=1up
TYPE DE CARTE	PCB double face
Nombre de couches	2 couches
Composants de montage en surface	OUI
Composants de trou traversant	NON
EMPILAGE DES COUCHES	cuivre ------- 35um (1 oz) + couche supérieure de plaque
	RO4003C 0,508 mm
	Cuivre ------- 35um(1oz) + plaque BOT Layer
TECHNOLOGIE
Trace et espace minimum :	7,9 mil/5,9 mil
Trous minimaux / maximaux :	0,4 mm / 0,4 mm
Nombre de trous différents :	1
Nombre de trous de perçage :	3
Nombre de fentes fraisées :	0
Nombre de découpes internes :	0
Contrôle d'impédance :	Non
Nombre de doigts d'or :	0
MATÉRIEL DE CARTE
Verre époxy :	RO4003C Tg280℃, er<3,48, Rogers Corp.
Feuille finale externe :	1,5 once
Feuille finale interne :	N / A
Hauteur finale du PCB :	0,6mm ±0,1
PLACAGE ET REVÊTEMENT
Finition de surface	Or en immersion, 37%
Le masque de soudure s'applique à :	N / A
Couleur du masque de soudure :	N / A
Type de masque de soudure :	N / A
CONTOURS/COUPE	Routage
MARQUAGE
Côté de la légende du composant	N / A
Couleur de la légende des composants	N / A
Nom ou logo du fabricant :	N / A
VIA	Trou traversant plaqué (PTH), taille minimale 0,4 mm.
INDICE D'INFLAMMABILITÉ	N / A
TOLÉRANCE DIMENSIONNELLE
Dimension de contour :	0,0059"
Placage de planche :	0,0029"
Tolérance de forage :	0.002"
TEST	100% Test électrique avant expédition
TYPE D'ŒUVRE À FOURNIR	fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc.
ZONE DE SERVICE	Dans le monde entier, globalement.

Les applications typiques sont les suivantes :

Radar et capteurs automobiles
Antennes de stations de base cellulaires
Satellites de diffusion directe
Bloc à faible bruit

Rogers 4003 20mil haute fréquence PCB double face RF PCB répéteur PA 0

Fiche technique de Rogers 4003C (RO4003C)

RO4003C Valeur typique
Propriété	RO4003C	Direction	Unités	Condition	Méthode d'essai
Constante diélectrique, εProcessus	3,38±0,05	Z		10GHz/23℃	IPC-TM-650 2.5.5.5 Stripline serré
Constante diélectrique,εDesign	3,55	Z		8 à 40 GHz	Méthode de longueur de phase différentielle
Facteur de dissipationtan,δ	0,0027 0,0021	Z		10GHz/23℃ 2,5 GHz/23℃	IPC-TM-650 2.5.5.5
Coefficient thermique de ε	+40	Z	ppm/℃	-50℃à 150℃	IPC-TM-650 2.5.5.5
Résistivité volumique	1,7 × 10^dix		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Résistivité de surface	4,2 × 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Force électrique	31.2(780)	Z	Kv/mm(v/mil)	0,51 mm (0,020")	IPC-TM-650 2.5.6.2
Module de traction	19 650(2 850) 19 450 (2 821)	X Oui	MPa(ksi)	RT	ASTM D 638
Résistance à la traction	139(20.2) 100(14.5)	X Oui	MPa(ksi)	RT	ASTM D 638
Résistance à la flexion	276 (40)		MPa (kpsi)		IPC-TM-650 2.4.4
Stabilité dimensionnelle	<0,3	X,Y	mm/mètre (mil/pouce)	après gravure+E2/150℃	IPC-TM-650 2.4.39A
Coefficient de dilatation thermique	11 14 46	X Oui Z	ppm/℃	-55℃à288℃	IPC-TM-650 2.4.41
Tg	>280		℃TMA	UN	IPC-TM-650 2.4.24.3
Td	425		℃TGA		ASTM D 3850
Conductivité thermique	0,71		L/M/oK	80℃	ASTM C518
Absorption d'humidité	0,06		%	Immersion 48h 0.060" température de l'échantillon 50℃	ASTM D 570
Densité	1,79		g/cm³	23℃	ASTM D 792
Résistance au pelage du cuivre	1.05 (6.0)		N/mm (pli)	après soudure flotteur 1 oz. Feuille EDC	IPC-TM-650 2.4.8
Inflammabilité	N / A				UL 94
Compatible avec le processus sans plomb	Oui

Rogers 4003 20mil haute fréquence PCB double face RF PCB répéteur PA 1
