Panneau de carte PCB dégrossi par double à haute fréquence de la carte PCB rf de Rogers 4003 pour des antennes

Panneau de carte PCB dégrossi par double à haute fréquence de la carte PCB rf de Rogers 4003 pour des antennes

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-009.V1.0
Matière première:
RO4300C
Épaisseur de carte PCB:
0,3 millimètres ±0.1
Taille du circuit imprimé:
58 x 110mm=1up
Poids de cuivre:
35um
Nombre de couches:
Double face
Finition extérieure:
ENIG
Mettre en évidence:

Panneau de carte PCB dégrossi par double de RO4003 rf

,

Les antennes doublent la carte PCB dégrossie

,

Carte PCB à haute fréquence de rf

Description du produit



Le double à haute fréquence de carte PCB de Rogers 4003 a dégrossi carte PCB de rf pour des antennes



(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Introduction de matériel de RO4003C

Rogers Corporation fabrique les stratifiés remplis en céramique tissés d'hydrocarbure renforcé de verre connus sous le nom de matériaux à haute fréquence de RO4003C. Il peut être fabriqué utilisant des matériaux faits de résine époxyde et partage les mêmes caractéristiques électriques comme verre de PTFE/woven. Une fois que les fréquences fonctionnantes atteignent 500 mégahertz et au-delà, les concepteurs ont un nombre beaucoup plus petit de stratifiés à choisir de. Les concepteurs des circuits à micro-ondes de rf, des réseaux assortis, et des lignes de transmission commandées d'impédance peuvent compter sur les caractéristiques du matériel de RO4003C. De plus hautes fréquences d'opération empêcher l'utilisation des matériaux standard de carte dans beaucoup d'applications, alors que la basse perte diélectrique permet au matériel de RO4003C d'être utilisé dans ces applications. La constante diélectrique est cohérente à travers une grande plage de fréquence et a un des coefficients de la plus basse température de n'importe quel matériel de carte. Le coefficient d'expansion thermique (CTE) du matériel de RO4003C offre aux concepteurs de carte PCB un certain nombre d'avantages significatifs. En raison de son coefficient identique d'expansion de cela du cuivre, RO4003C exhibe la stabilité dimensionnelle élevée, une qualité requise pour la création des conseils multicouche diélectriques mélangés. Même dans les applications qui ont besoin de choc thermique extrême, le bas axe des z CTE de RO4003C assure la qualité plaquée fiable d'à travers-trou. Les caractéristiques d'expansion du matériel de RO4003C sont régulières sur la température ambiante entière de la carte PCB traitant grâce à son Tg de >280C.



Caractéristiques de carte PCB

TAILLE DE CARTE PCB 58 x 110mm=1up
TYPE DE CONSEIL Le double a dégrossi carte PCB
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate
RO4003C 0.203mm
cuivre ------- 35um (1oz) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : mil 6 mils/11
Trous minimum/maximum : 0,4 millimètres/0,4 millimètres
Nombre de différents trous : 1
Nombre de forages : 3
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : de RO4003C Tg280, heu<3>
Aluminium final externe : 1,5 onces
Aluminium final interne : NON-DÉTERMINÉ
Taille finale de carte PCB : 0,3 millimètres ±0.1
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion, 19,5%
Soudez le masque pour s'appliquer à : NON-DÉTERMINÉ
Couleur de masque de soudure : NON-DÉTERMINÉ
Type de masque de soudure : NON-DÉTERMINÉ
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante NON-DÉTERMINÉ
Couleur de légende composante NON-DÉTERMINÉ
Fabricant Name ou logo : NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0.4mm.
ESTIMATION DE FLAMIBILITY NON-DÉTERMINÉ
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



Les applications typiques sont comme suit :

Radar et capteurs des véhicules à moteur

Antennes cellulaires de station de base

Satellites directs d'émission

Bloc à faible bruit

Amplificateurs de puissance

RFID

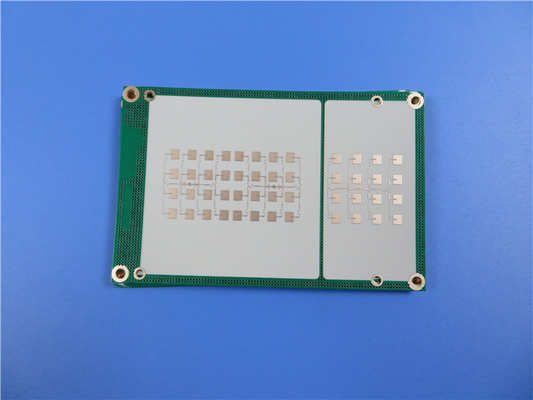

Panneau de carte PCB dégrossi par double à haute fréquence de la carte PCB rf de Rogers 4003 pour des antennes 0



Fiche technique de Rogers 4003C (RO4003C)

Valeur typique de RO4003C
Propriété RO4003C Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 3.38±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 a maintenu Stripline
Constante diélectrique, εDesign 3,55 Z   8 à 40 gigahertz Méthode de longueur de phase différentielle
Dissipation Factortan, δ 0,0027
0,0021
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coefficient thermique de ε +40 Z ppm/℃ -50 du℃to 150 IPC-TM-650 2.5.5.5
Résistivité volumique 1,7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Résistivité extérieure 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Force électrique 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Module de tension 19 650 (2 850)
19 450 (2 821)
X
Y
MPA (ksi) Droite ASTM D 638
Résistance à la traction 139 (20,2)
100 (14,5)
X
Y
MPA (ksi) Droite ASTM D 638
Résistance à la flexion 276
(40)
  MPA
(kpsi)
  IPC-TM-650 2.4.4
Stabilité dimensionnelle <0>X, Y mm/m
(mil/pouce)
après etch+E2/150℃ IPC-TM-650 2.4.39A
Coefficient de dilatation thermique 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   TMA IPC-TM-650 2.4.24.3
Le TD 425   TGA   ASTM D 3850
Conduction thermique 0,71   W/M/oK 80 ASTM C518
Absorption d'humidité 0,06   % 48hours immersion 0,060"
de la température 50d'échantillon
ASTM D 570
Densité 1,79   gm/cm3 23 ASTM D 792
Peau de cuivre Stength 1,05
(6,0)
  N/mm
(pli)
après flotteur de soudure 1 once.
Aluminium d'EDC
IPC-TM-650 2.4.8
Inflammabilité NON-DÉTERMINÉ       UL 94
Processus sans plomb compatible Oui



Panneau de carte PCB dégrossi par double à haute fréquence de la carte PCB rf de Rogers 4003 pour des antennes 1
