La carte PCB à haute fréquence de la carte PCB 0.9mm de Rogers RT/Duroid 5880 a plaqué par le trou

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-022.V1.0

Matière première:

RT/Duroid 5880

Compte de couche:

2 couches

Épaisseur de carte PCB:

0.9MM

Taille de carte PCB:

91 x 62mm=1PCS

Poids de cuivre:

Finition extérieure:

or d'immersion

Mettre en évidence:

Carte PCB à haute fréquence de droite Duroid 5880

carte PCB à haute fréquence de 0.9mm

0.9mm plaqués par la carte PCB de trou

Description du produit

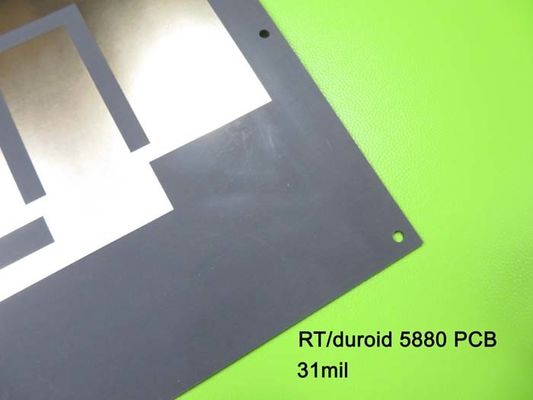

Carte PCB à haute fréquence de Rogers RT/Duroid 5880 31mil 0.787mm pour les antennes par radio point par point de Digital

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Rogers que le matériel de haute fréquence de RT/duroid 5880 est un microfiber en verre a renforcé des composés de PTFE qui est conçu pour exiger des applications de circuit de stripline et de microruban. Les résultats exceptionnels d'uniformité de constante diélectrique de ses microfibers aléatoirement orientés. La constante diélectrique de RT/duroid 5880 est uniforme du panneau au panneau et est constante sur une grande plage de fréquence. Son bas facteur de dissipation prolonge l'utilité de RT/duroid 5880 à la Ku-bande et en haut. Des matériaux de RT/duroid 5880 sont facilement coupés, cisaillés et usinés pour former. Ils sont résistants à tous les dissolvants et réactifs, chauds ou froids, normalement utilisés en gravant à l'eau-forte des circuits imprimés ou en plaquant des bords et des trous.

Applications typiques :

- antennes à bande large de ligne aérienne commerciale

- circuits de microruban

- circuits de stripline

- applications d'onde millimétrique

- systèmes militaires de radar

- systèmes d'orientation de missile et antennes par radio numériques point par point etc.

Caractéristiques de carte PCB

TAILLE DE CARTE PCB	91 x 62mm=1PCS
TYPE DE CONSEIL	Le double a dégrossi carte PCB
Nombre de couches	2 couches
Composants extérieurs de bâti	OUI
Par des composants de trou	OUI
EMPILEMENT DE COUCHE	cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate
	RT/duroid 0.787mm (31 mil)
	cuivre ------- 35um (1oz) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum :	mil 4 mils/4
Trous minimum/maximum :	0,3 millimètres/4,2 millimètres
Nombre de différents trous :	9
Nombre de forages :	101
Nombre de fentes fraisées :	0
Nombre de coupes-circuit internes :	0
Contrôle d'impédance :	non
Nombre de doigt d'or :	0
MATÉRIEL DE CONSEIL
En verre époxy :	RT/duroid 0.787mm (31 mil)
Aluminium final externe :	1 once
Aluminium final interne :	NON-DÉTERMINÉ
Taille finale de carte PCB :	0,9 millimètres ±0.1
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Or d'immersion
Soudez le masque pour s'appliquer à :	NON-DÉTERMINÉ
Couleur de masque de soudure :	NON-DÉTERMINÉ
Type de masque de soudure :	NON-DÉTERMINÉ
CONTOUR/CUTTING	Cheminement
INSCRIPTION
Côté de légende composante	NON-DÉTERMINÉ
Couleur de légende composante	NON-DÉTERMINÉ
Fabricant Name ou logo :	NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE	Plaqué par le trou (PTH), taille minimum 0.3mm.
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059"
Électrodéposition de conseil :	0,0029"
Tolérance de perceuse :	0,002"
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.

La carte PCB à haute fréquence de la carte PCB 0.9mm de Rogers RT/Duroid 5880 a plaqué par le trou 0

Fiche technique de Rogers 5880 (RT/duroid 5880)

Valeur typique de RT/duroid 5880
Propriété	RT/duroid 5880		Direction	Unités	Condition	Méthode d'essai
Constante diélectrique, εProcess	2,20 2.20±0.02 Spec.		Z	NON-DÉTERMINÉ	C24/23/50 C24/23/50	1 mégahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5
Constante diélectrique, εDesign	2,2		Z	NON-DÉTERMINÉ	8GHz à 40 gigahertz	Méthode de longueur de phase différentielle
Facteur de dissipation, tanδ	0,0004 0,0009		Z	NON-DÉTERMINÉ	C24/23/50 C24/23/50	1 mégahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5
Coefficient thermique de ε	-125		Z	ppm/℃	-50℃ du℃to 150	IPC-TM-650 2.5.5.5
Résistivité volumique	2 x 107		Z	Mohm cm	C/96/35/90	ASTM D 257
Résistivité extérieure	3 x 107		Z	Mohm	C/96/35/90	ASTM D 257
La chaleur spécifique	0,96 (0,23)		NON-DÉTERMINÉ	j/g/k (cal/g/c)	NON-DÉTERMINÉ	Calculé
Module de tension	Essai au℃ 23	Essai au℃ 100	NON-DÉTERMINÉ	MPA (kpsi)		ASTM D 638
	1070(156)	450(65)	X
	860(125)	380(55)	Y
Effort final	29 (4,2)	20 (2,9)	X
Effort final	27 (3,9)	18 (2,6)	Y
Tension finale	6	7,2	X	%
Tension finale	4,9	5,8	Y	%
Module compressif	710(103)	500(73)	X	MPA (kpsi)		ASTM D 695
	710(103)	500(73)	Y
	940(136)	670(97)	Z
Effort final	27 (3,9)	22 (3,2)	X
	29 (5,3)	21 (3,1)	Y
	52 (7,5)	43 (6,3)	Z
Tension finale	8,5	8,4	X	%
	7,7	7,8	Y
	12,5	17,6	Z
Absorption d'humidité	0,02		NON-DÉTERMINÉ	%	0,62" (1.6mm) D48/50	ASTM D 570
Conduction thermique	0,2		Z	W/m/k	℃ 80	ASTM C 518
Coefficient de dilatation thermique	31 48 237		X Y Z	ppm/℃	0-100℃	IPC-TM-650 2.4.41
Le TD	500		NON-DÉTERMINÉ	℃ TGA	NON-DÉTERMINÉ	ASTM D 3850
Densité	2,2		NON-DÉTERMINÉ	gm/cm3	NON-DÉTERMINÉ	ASTM D 792
Peau de cuivre	31,2 (5,5)		NON-DÉTERMINÉ	Pli (N/mm)	aluminium de 1oz (35mm) EDC après flotteur de soudure	IPC-TM-650 2.4.8
Inflammabilité	V-0		NON-DÉTERMINÉ	NON-DÉTERMINÉ	NON-DÉTERMINÉ	UL 94
Processus sans plomb compatible	Oui		NON-DÉTERMINÉ	NON-DÉTERMINÉ	NON-DÉTERMINÉ	NON-DÉTERMINÉ

La carte PCB à haute fréquence de la carte PCB 0.9mm de Rogers RT/Duroid 5880 a plaqué par le trou 1
