| Matériau de base: | Le nombre de points de référence | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 1,6 mm | Taille de carte PCB: | 135 x 66 mm = 1 PCS |
| Masque de soudure: | Verte | Silkscreen: | Blanc |
| Poids de cuivre: | 1oZ | Finition extérieure: | HASL sans plomb |
| Surligner: | carte PCB d'argent de l'immersion 62mil,carte PCB argentée d'immersion de 1.575mm,carte PCB sans plomb de 62mil HASL |
||

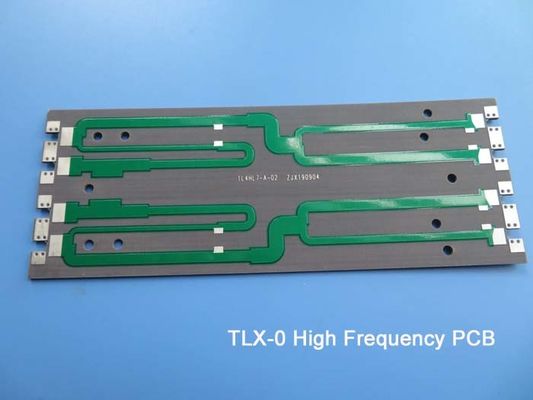

PCB à haute fréquence taconiqueConstruit surTLX-0 62mil 1,575mmAvec Immersion Silver pourAntenne RF
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
TLX offre une fiabilité dans un large éventail d'applications RF. Ce matériau est polyvalent en raison de sa plage de 2,45 - 2,65 DK et des épaisseurs et revêtements en cuivre disponibles.Il convient aux conceptions de micro-ondes à faible nombre de couches.
TLX est un stratifié en fibre de verre à base de PTFE, idéal pour une utilisation dans les systèmes radar, les communications mobiles, les équipements de test à micro-ondes, les dispositifs de transmission à micro-ondes et les composants RF.
Spécifications du PCB
| Taille du PCB | 135 x 66 mm = 1 PCS |
| Type de plaque | PCB à double face |
| Nombre de couches | 2 couches |
| Composants montés à la surface | Je suis désolé. |
| Par des composants perforés | - Je ne sais pas. |
| REMISSION de couche | le cuivre ------- 35um ((1 once) + couche TOP en tôle |
| Le TLX-0 est de 1,575 mm | |
| le cuivre ------- 35um ((1 oz) + plaque BOT | |
| La mise en œuvre de l'accord | |
| Trace minimale et espace: | 7 millions / 7 millions |
| Les trous minimaux et maximaux: | 0.4 mm/2.0 mm |
| Nombre de trous différents: | N/A |
| Nombre de trous: | N/A |
| Nombre de fentes fraîches: | 0 |
| Nombre de coupures internes: | 0 |
| Contrôle de l'impédance: | Je ne veux pas |
| Nombre de doigts en or: | 0 |
| Matériel du tableau | |
| Époxyde de verre: | Le TLX-0 est de 1,575 mm |
| Foil final extérieur: | 1.5 oz |
| Pour les feuilles finales: | N/A |
| Hauteur finale du PCB: | 10,6 mm ± 10% |
| Décapage et revêtement | |
| Finition de surface | HASL sans plomb |
| Masque de soudure Appliquer à: | En bas, au minimum 12 microns |
| Couleur du masque de soudure: | Vert, PSR-2000GT600D, fourni par Taiyo. |
| Type de masque à soudure: | LPSM |
| Contour/coupe | Routage |
| Marquage | |
| Côté de la légende du composant | En bas |
| Couleur de la légende du composant | Blanc, IJR-4000 MW300, marque Taiyo |
| Nom ou logo du fabricant: | Marqué sur le tableau dans un chef d'orchestre et une zone libre à jambes |
| VIA | N/A |
| Classification de la flammabilité | Le type de véhicule doit être conforme à la norme UL 94-V0. |
| Tolérance à la dimension | |
| Dimension du contour: | 0.0059 " |
| Plaquage des panneaux: | 0.0029 " |
| Tolérance de forage: | 0.002 " |
| Testez | Test électrique à 100% avant expédition |
| Type d'œuvre d'art à fournir | fichier électronique, Gerber RS-274-X, PCBDOC etc. |
| ZONE de service | Dans le monde entier. |
TLX est un cheval de bataille dans le monde du substrat à micro-ondes RF où la fibre de verre offre un renforcement mécanique partout où un substrat subit des environnements difficiles tels que:résistance au glissement pour les PCB boulonné à un boîtier qui rencontrent des niveaux élevés de vibration lors du lancement spatial, l'exposition à des températures élevées dans les modules du moteur, la résistance aux rayonnements dans l'espace,une antenne pour les navires de guerre qui subissent des conditions extrêmes en mer et un substrat pour les altimètres qui voient une large gamme de températures pendant le vol.
Il y a TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) et TLX-6 (dk2.65) dans la famille TLX. L'épaisseur diélectrique de TLX-0 varie de 0,127 mm à 6,35 mm (5mil-250mil),TLX-9 varie de 0 à.05mm à 6.35mm (2mil - 250mil), TLX-8 varie de 0.064mm à 6.35mm (2.5mil à 250mil), TLX-7 varie de 0.089mm à 6.35mm (3.5mil à 250mil), TLX-6 varie de 0.089mm à 6.35mm (3.5mil à 250mil).
Les avantages:
(1) Faible absorption de l'humidité
(2) Classification UL 94 V-O
(3) Pour les micro-ondes à faible nombre de couches
Applications:
(1) Antennes
(2) Les accoupleurs, les séparateurs, les combinateurs
(3) Amplificateurs, mélangeurs et filtres
(4) Composants passifs
DK TLX-0
| Le type | DK | |
| Le TLY-5A | 2.17 | |
| Le TLY-5 | 2.20 | |
| Le TLY-3 | 2.33 | |
| Le montant de l'aide est calculé à partir de la somme suivante: | Le nombre de points de référence | 2.45 |
| Le montant de l'aide est calculé à partir de la valeur de l'aide | Le TLX-9 | 2.50 |
| Le dépôt de la demande | Le TLX-8 | 2.55 |
| Le montant de l'allocation | Le TLX-7 | 2.60 |
| Le dépôt de la demande | Le TLX-6 | 2.65 |
| Le TLE-95 | 2.95 | |
| Le TLC-27 | 2.75 | |
| Le TLC-30 | RF-30 | 3.00 |
| Le TLC-32 | 3.20 | |
| Le TLF-35 | 3.50 | |
| Le montant de la taxe de séjour est calculé en fonction de l'importation. | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| Le numéro TRF-41 | 4.10 | |
| Le TRF-43 | 4.30 | |
| Le TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| Le CER-10 | 10 | |
