TLX-7 2 pose la carte PCB de finition de l'en cuivre HASL de 1 once dimensionnellement stable

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-031.V1.0

Matériau de base:

Le TLX-7

Compte de couche:

2 couches

Épaisseur de carte PCB:

1,6 mm

Taille de carte PCB:

92 x 92 mm = 1 PCS

Masque de soudure:

Verte

Silkscreen:

Blanc

Poids de cuivre:

Finition extérieure:

Mettre en évidence:

2 couches de HASL de carte PCB de finition

Carte PCB de finition de l'en cuivre HASL de 1 once

Carte PCB de double couche d'en cuivre de 1 once

Description du produit

TLX-7 62mil 1,575mmAvec Immersion Silverpour Power Splitter

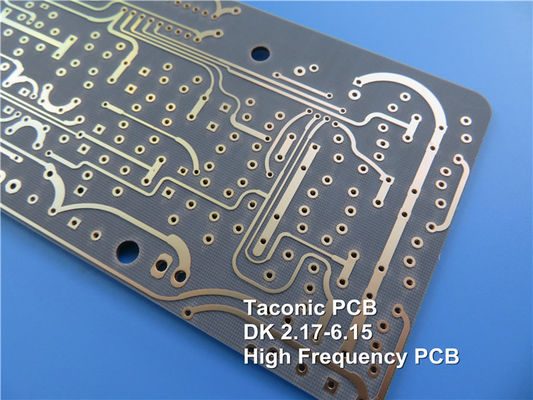

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)

TLX offre une fiabilité dans un large éventail d'applications RF. Ce matériau est polyvalent en raison de sa plage de 2,45 - 2,65 DK et des épaisseurs et revêtements en cuivre disponibles.Il convient aux conceptions de micro-ondes à faible nombre de couches.

TLX est un stratifié en fibre de verre à base de PTFE, idéal pour une utilisation dans les systèmes radar, les communications mobiles, les équipements de test à micro-ondes, les dispositifs de transmission à micro-ondes et les composants RF.

DK TLX-7

Le type		DK
Le TLY-5A		2.17
Le TLY-5		2.20
Le TLY-3		2.33
Le montant de l'aide est calculé à partir de la somme suivante:	Le nombre de points de référence	2.45
Le montant de l'aide est calculé à partir de la valeur de l'aide	Le TLX-9	2.50
Le dépôt de la demande	Le TLX-8	2.55
Le montant de l'allocation	Le TLX-7	2.60
Le dépôt de la demande	Le TLX-6	2.65
Le TLE-95		2.95
Le TLC-27		2.75
Le TLC-30	RF-30	3.00
Le TLC-32		3.20
Le TLF-35		3.50
Le montant de la taxe de séjour est calculé en fonction de l'importation.		3.50
RF-35	RF-35A2	3.50
Le numéro TRF-41		4.10
Le TRF-43		4.30
Le TRF-45		4.50
RF-60A		6.15
Le CER-10		10

TLX est un cheval de bataille dans le monde du substrat à micro-ondes RF où la fibre de verre offre un renforcement mécanique partout où un substrat subit des environnements difficiles tels que:résistance au glissement pour les PCB boulonné à un boîtier qui rencontrent des niveaux élevés de vibration lors du lancement spatial, l'exposition à des températures élevées dans les modules du moteur, la résistance aux rayonnements dans l'espace,une antenne pour les navires de guerre qui subissent des conditions extrêmes en mer et un substrat pour les altimètres qui voient une large gamme de températures pendant le vol.

Il y a TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) et TLX-6 (dk2.65) dans la famille TLX. L'épaisseur diélectrique de TLX-0 varie de 0,127 mm à 6,35 mm (5mil-250mil),TLX-9 varie de 0 à.05mm à 6.35mm (2mil - 250mil), TLX-8 varie de 0.064mm à 6.35mm (2.5mil à 250mil), TLX-7 varie de 0.089mm à 6.35mm (3.5mil à 250mil), TLX-6 varie de 0.089mm à 6.35mm (3.5mil à 250mil).

Les avantages:

1Excellentes propriétés mécaniques et thermiques

2. DK faible et stable

3Dimensionnellement stable.

4Faible absorption de l'humidité

5. Nombre UL 94 VO

6. DK étroitement contrôlé

7. Faible DF

8. Pour les micro-ondes à faible nombre de couches

Les applications sont les antennes, les coupleurs, les séparateurs, les combinateurs, les amplificateurs, les mélangeurs, les filtres, les composants passifs

Spécifications du PCB

Taille du PCB	92 x 92 mm = 1 PCS
Type de plaque	PCB à double face
Nombre de couches	2 couches
Composants montés à la surface	Je suis désolé.
Par des composants perforés	- Je ne sais pas.
REMISSION de couche	le cuivre ------- 35um ((1 once) + couche TOP en tôle
	Le TLX-7 est de 1,575 mm
	le cuivre ------- 35um ((1 oz) + plaque BOT
La mise en œuvre de l'accord
Trace minimale et espace:	10 millions / 10 millions
Les trous minimaux et maximaux:	0.3 mm
Nombre de trous différents:	1
Nombre de trous:	1
Nombre de fentes fraîches:	0
Nombre de coupures internes:	0
Contrôle de l'impédance:	Je ne veux pas
Nombre de doigts en or:	0
Matériel du tableau
Époxyde de verre:	Le TLX-7 est de 1,575 mm
Foil final extérieur:	1.5 oz
Pour les feuilles finales:	N/A
Hauteur finale du PCB:	10,6 mm ± 10%
Décapage et revêtement
Finition de surface	Argent par immersion
Masque de soudure Appliquer à:	Au sommet
Couleur du masque de soudure:	Verte
Type de masque à soudure:	N/A
Contour/coupe	Routage
Marquage
Côté de la légende du composant	Au sommet
Couleur de la légende du composant	Blanc
Nom ou logo du fabricant:	Marqué sur le tableau dans un chef d'orchestre et une zone libre à jambes
VIA	Plaqué à travers des trous (PTH), 0,3 mm
Classification de la flammabilité	Le type de véhicule doit être conforme à la norme UL 94-V0.
Tolérance à la dimension
Dimension du contour:	0.0059 "
Plaquage des panneaux:	0.0029 "
Tolérance de forage:	0.002 "
Testez	Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir	fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service	Dans le monde entier.

TLX-7 2 pose la carte PCB de finition de l'en cuivre HASL de 1 once dimensionnellement stable 0
