Détails sur le produit:
Conditions de paiement et expédition:
|
Matière première: | RO3010 | Compte de couche: | 2 couches |
---|---|---|---|
Épaisseur de carte PCB: | 0.8mm | Taille de carte PCB: | 100 x 100mm=1PCS |
Masque de soudure: | Vert | Silkscreen: | Blanc |
Poids de cuivre: | 0.5oz | Finition extérieure: | Or d'immersion |
Mettre en évidence: | panneau de carte PCB de la micro-onde 25mil,panneau de carte PCB de micro-onde de 0.635mm,carte PCB de micro-onde de 25mil rf |

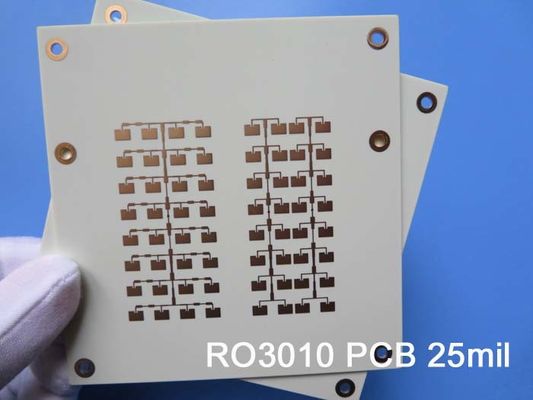

PCB micro-ondes Rogers fabriqué sur RO3010 25 mil 0,635 mm DK10.2 avec or pour antenne patch pour communications sans fil
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Les matériaux de circuit haute fréquence RO3010 de Rogers sont des composites PTFE chargés de céramique destinés à être utilisés dans les applications micro-ondes et RF commerciales.Il a été conçu pour offrir une stabilité électrique et mécanique exceptionnelle à des prix compétitifs.Les propriétés mécaniques sont constantes.Cela permet au concepteur de développer des conceptions de cartes multicouches sans rencontrer de déformations ou de problèmes de fiabilité.Les matériaux RO3010 présentent un coefficient de dilatation thermique (CTE) dans l'axe X et Y de 17 ppm/℃.Ce coefficient de dilatation est adapté à celui du cuivre, ce qui permet au matériau de présenter une excellente stabilité dimensionnelle, avec un retrait de gravure typique, après gravure et cuisson, inférieur à 0,5 mils par pouce.Le CTE de l'axe Z est de 24 ppm/℃, ce qui offre une fiabilité exceptionnelle du trou traversant plaqué, même dans des environnements difficiles.
Applications typiques:
1) Radar automobile
2) Systèmes de télécommunications cellulaires
3) Liaison de données sur les systèmes de câble
4) Satellites de diffusion directe
5) Antennes satellites de positionnement global
6) Antenne patch pour les communications sans fil
7) Amplificateurs de puissance et antennes
8) Fond de panier d'alimentation
9) Relevés de compteurs à distance
Spécifications des circuits imprimés
TAILLE DE LA CIRCUIT IMPRIMÉ | 100 x 100 mm = 1 pièces |
TYPE DE CARTE | PCB double face |
Nombre de couches | 2 couches |
Composants de montage en surface | OUI |
Composants de trou traversant | OUI |
EMPILAGE DES COUCHES | cuivre ------- 18um (0,5 oz) + couche supérieure de plaque |
RO3010 0,635 mm | |
Cuivre ------- 18um (0,5 oz) + plaque BOT Layer | |
TECHNOLOGIE | |
Trace et espace minimum : | 6 mil / 6 mil |
Trous minimaux / maximaux : | 0,3 mm / 1,5 mm |
Nombre de trous différents : | n / A |
Nombre de trous de perçage : | n / A |
Nombre de fentes fraisées : | 0 |
Nombre de découpes internes : | 0 |
Contrôle d'impédance : | Non |
Nombre de doigts d'or : | 0 |
MATÉRIEL DE CARTE | |
Verre époxy : | RO3010 0,635 mm |
Feuille finale externe : | 1 once |
Feuille finale interne : | N / A |
Hauteur finale du PCB : | 0,8 mm ± 0,1 mm |
PLACAGE ET REVÊTEMENT | |
Finition de surface | Or Immersion |
Le masque de soudure s'applique à : | Bas, 12 microns minimum |
Couleur du masque de soudure : | Vert, PSR-2000GT600D, fourni par Taiyo. |
Type de masque de soudure : | LPSM |
CONTOURS/COUPE | Routage |
MARQUAGE | |
Côté de la légende du composant | Bas |
Couleur de la légende des composants | Blanc, IJR-4000 MW300, marque Taiyo |
Nom ou logo du fabricant : | Marqué sur le tableau dans un conducteur et légué ZONE LIBRE |
VIA | N / A |
INDICE D'INFLAMMABILITÉ | Homologation UL 94-V0 MIN. |
TOLÉRANCE DIMENSIONNELLE | |
Dimension de contour : | 0,0059" |
Placage de planche : | 0,0029" |
Tolérance de forage : | 0.002" |
TEST | 100% Test électrique avant expédition |
TYPE D'ŒUVRE À FOURNIR | fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc. |
ZONE DE SERVICE | Dans le monde entier, globalement. |
Fiche technique du Rogers 30dix(RO30dix)
RO3010 Valeur typique | |||||
Propriété | RO3010 | Direction | Unités | Condition | Méthode d'essai |
Constante diélectrique, εProcessus | 10.2±0.05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Stripline serré | |
Constante diélectrique,εDesign | 11.2 | Z | 8 GHz à 40 GHz | Méthode de longueur de phase différentielle | |
Facteur de dissipation,tanδ | 0,0022 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Coefficient thermique de ε | -395 | Z | ppm/℃ | 10GHz -50℃à 150℃ | IPC-TM-650 2.5.5.5 |
Stabilité dimensionnelle | 0,35 0,31 |
X Oui |
mm/mètre | COND A | IPC-TM-650 2.2.4 |
Résistivité volumique | dix5 | MΩ.cm | COND A | CIB 2.5.17.1 | |
Résistivité de surface | dix5 | MΩ | COND A | CIB 2.5.17.1 | |
Module de traction | 1902 1934 |
X Oui |
MPa | 23℃ | ASTM D 638 |
Absorption d'humidité | 0,05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Chaleur spécifique | 0,8 | j/g/k | Calculé | ||
Conductivité thermique | 0,95 | F/M/K | 50℃ | ASTM D 5470 | |
Coefficient de dilatation thermique (-55 à 288℃) |
13 11 16 |
X Oui Z |
ppm/℃ | 23℃/50% HR | IPC-TM-650 2.4.4.1 |
Td | 500 | ℃TGA | ASTM D 3850 | ||
Densité | 2.8 | g/cm3 | 23℃ | ASTM D 792 | |
Résistance au pelage du cuivre | 9.4 | Ib/po. | 1 oz, EDC après flotteur de soudure | IPC-TM 2.4.8 | |
Inflammabilité | V-0 | UL 94 | |||
Compatible avec le processus sans plomb | Oui |
