Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau de base: | Rubrique 3210 | Nombre de couches: | 2 couches |
|---|---|---|---|
| Épaisseur des PCB: | 0.8 mm | Taille des PCB: | 35 x 77 mm = 2 dessins = 2 pièces |
| Masque de soudure: | Verte | Filtres à soie: | Blanc |
| Poids en cuivre: | 0.5 oz | Finition de surface: | Or par immersion |
| Mettre en évidence: | Carte RO3210 des véhicules à moteur,Carte DK10.2 des véhicules à moteur,Carte de la voiture RO3210 |
||

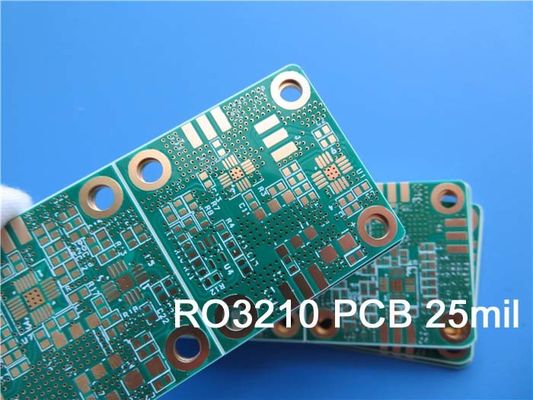

Les matériaux de circuit à haute fréquence Rogers RO3210 sont des stratifiés remplis de céramique renforcés de fibre de verre tissée.Ces matériaux sont conçus pour offrir des performances électriques exceptionnelles et une stabilité mécanique. Les stratifiés RO3210 combinent la douceur de surface d'un stratifié PTFE non tissé.Il en résulte une production de masse et un prix compétitif sur le marché.La constante diélectrique du substrat RO3210 est de 10,2 avec un facteur de dissipation de 0.0027.
Application typiques:
1Systèmes d'évitement des collisions automobiles
2. positions mondiales automobiles antennes satellites
3. Lien de données sur les systèmes câblés
4. LMDS et haut débit sans fil
5Lecteurs de compteurs à distance
Spécifications du PCB
| Taille du PCB | 35 x 77 mm = 2 dessins = 2 pièces |
| Type de plaque | PCB à double face |
| Nombre de couches | 2 couches |
| Composants montés à la surface | Je suis désolé. |
| Par des composants perforés | - Je ne sais pas. |
| REMISSION de couche | le cuivre ------- 18um ((0,5 oz) + couche de plaque TOP |
| RO3210 0,635 mm | |
| le cuivre ------- 18um ((0,5 oz) + couche BOT en tôle | |
| La mise en œuvre de l'accord | |
| Trace minimale et espace: | 6 millions / 6 millions |
| Les trous minimaux et maximaux: | 0.3 mm / 5.6 mm |
| Nombre de trous différents: | 2 |
| Nombre de trous: | 182 |
| Nombre de fentes fraîches: | 0 |
| Nombre de coupures internes: | 0 |
| Contrôle de l'impédance: | Je ne veux pas |
| Nombre de doigts en or: | 0 |
| Matériel du tableau | |
| Époxyde de verre: | RO3210 0,635 mm |
| Foil final extérieur: | 1 oz |
| Pour les feuilles finales: | 1 oz |
| Hauteur finale du PCB: | 00,8 mm ± 0.08 |
| Décapage et revêtement | |
| Finition de surface | Or par immersion (23,3%) 0,05 μm sur 3 μm de nickel |
| Masque de soudure Appliquer à: | En haut et en bas, 12 microns minimum |
| Couleur du masque de soudure: | Vert, PSR-2000GT600D, fourni par Taiyo. |
| Type de masque à soudure: | LPSM |
| Contour/coupe | Routage, coupure en V |
| Marquage | |
| Côté de la légende du composant | En haut et en bas. |
| Couleur de la légende du composant | Blanc, IJR-4000 MW300, marque Taiyo |
| Nom ou logo du fabricant: | Marqué sur le tableau dans un chef d'orchestre et une zone libre à jambes |
| VIA | Plaqué à travers un trou (PTH), taille minimale 0,3 mm. |
| Classification de la flammabilité | Le type de véhicule doit être conforme à la norme UL 94-V0. |
| Tolérance à la dimension | |
| Dimension du contour: | 0.0059 " |
| Plaquage des panneaux: | 0.0029 " |
| Tolérance de forage: | 0.002 " |
| Testez | Test électrique à 100% avant expédition |
| Type d'œuvre d'art à fournir | fichier électronique, Gerber RS-274-X, PCBDOC etc. |
| ZONE de service | Dans le monde entier. |
Fiche de données de Rogers3210(RO3210)
| RO3210 Valeur typique | |||||
| Les biens immobiliers | Rubrique 3210 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 10.2 ± 0.5 | Z | 10 GHz à 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 10.8 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0027 | Z | 10 GHz à 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 459 | Z | en ppm/°C | 10 GHz de 0°C à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | 0.8 | X, Y | mm/m | - Je ne sais pas. | Pour l'utilisation dans les machines à coudre |
| Résistance au volume | 103 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 103 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 579 517 |
M.D Le CMD |
KPSI | 23°C | Pour l'aéronef |
| Absorption de l'eau | Le taux de dépôt1 | - | % | D24/23 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique | 0.79 | j/g/k | Calculé | ||
| Conductivité thermique | 0.81 | R/M/K | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Coefficient de dilatation thermique (-55 à 288°C) |
13 34 |
X, Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td | 500 | °C | TGA | Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 3 | gm/cm3 | |||
| Résistance à la peau de cuivre | 11 | - Je ne sais pas. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
