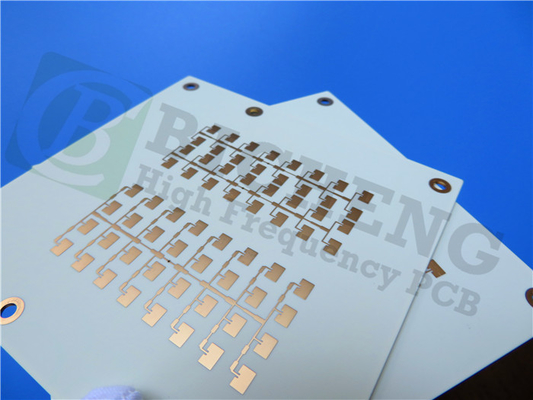

Carte PCB à haute fréquence de Rogers RO4730 30mil DK3.0 avec de l'or d'immersion

Circuit imprimé haute fréquence de Rogers intégréRO4730G3 30mil0,762millimètreDK3.0 avec immersion doréepour les télécommunications sans filAntennes

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)

Les stratifiés Rogers RO4730G3 de qualité antenne sont une alternative fiable et peu coûteuse aux stratifiés conventionnels à base de PTFE.Il possède les propriétés mécaniques et électriques dont les concepteurs d'antennes ont besoin.Les matériaux ont une constante diélectrique de 3,0 et une tangente de perte de 0,0022 mesurée à 2,5 GHz lors de l'utilisation d'une feuille EDC LoPro Reverse Treated.Ces valeurs permettent aux concepteurs d'antennes de réaliser des valeurs de gain substantielles tout en minimisant la perte de signal.Les matériaux sont disponibles avec de faibles performances PIM démontrées, avec des valeurs supérieures à -160dBc.

Les matériaux RO4730G3 sont compatibles avec le traitement conventionnel de soudure époxy et sans plomb à haute température.Il ne nécessite pas le traitement spécial nécessaire sur les stratifiés traditionnels à base de PTFE pour la préparation des trous métallisés.Le multicouche peut être réalisé en utilisant le bondply RO4450F à 175 ℃.Les systèmes de résine du RO4730G3 sont conçus pour fournir les propriétés recherchées par les concepteurs d'antennes.La température de transition vitreuse dépasse 280 oC, ce qui entraîne un faible CTE sur l'axe Z, une excellente fiabilité des trous métallisés et une aptitude au traitement de la soudure sans plomb.

L'application typique est les antennes de stations de base cellulaires.

Description générale

Il s'agit d'un type de PCB RF double face construit sur 0,762 mm (30 mil) RO4730G3 pour l'application d'antennes de télécommunications sans fil.

Spécifications de base

Matériau de base : RO4730G3 30 mil (0,762 mm)

Constante diélectrique : 3,0+/-0,5

Nombre de couches : 2 couches

Type : Trous traversants

Format : 110 mm x 100 mm = 1 type = 1 pièce

Finition de surface: Or d'immersion

Poids cuivre : Couche externe 35 μm

Masque de soudure |Légende : Vert |Blanc

Hauteur finale du circuit imprimé : 1,1 mm

Norme : IPC 6012 Classe 2

Emballage : 20 pièces sont emballées pour l'expédition.

Délai : 7 jours ouvrés

Durée de conservation : 6 mois

Fiche technique de Rogers 4730 (RO4730G3)
