Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | RO4730G3 60mil | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 1.6mm | Taille de carte PCB: | 110mm x 95mm = 1 types = 1 morceau |
| Masque de soudure: | Vert | Silkscreen: | Blanc |
| Poids de cuivre: | Μm externe de la couche 35 | Finition extérieure: | Or d'immersion |
| Surligner: | Panneau de carte PCB de RO4730G3 60mil Rogers,Panneau de carte PCB de Rogers d'or d'immersion,panneau de carte PCB de 1.524mm Rogers |
||

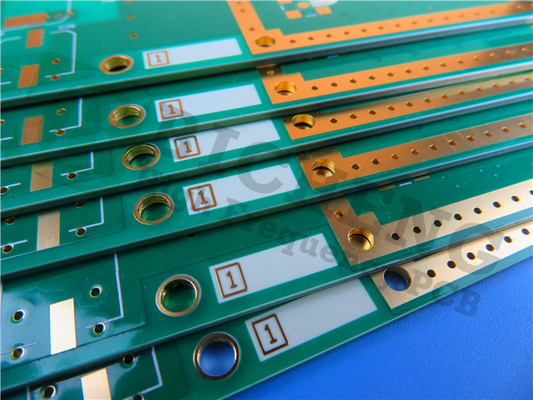

RogerCircuit imprimé haute fréquence intégréRO4730G360mil 1.524millimètreDK3.0 Avec Immersion Gold pourCellulejear Antenne de la station de bases
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Les stratifiés Rogers RO4730G3 de qualité antenne sont une alternative fiable et peu coûteuse aux stratifiés conventionnels à base de PTFE.Il possède les propriétés mécaniques et électriques dont les concepteurs d'antennes ont besoin.Les matériaux ont une constante diélectrique de 3,0 et une tangente de perte de 0,0022 mesurée à 2,5 GHz lors de l'utilisation d'une feuille EDC LoPro Reverse Treated.Ces valeurs permettent aux concepteurs d'antennes de réaliser des valeurs de gain substantielles tout en minimisant la perte de signal.Les matériaux sont disponibles avec de faibles performances PIM démontrées, avec des valeurs supérieures à -160dBc.
Les matériaux RO4730G3 sont compatibles avec le traitement conventionnel de soudure époxy et sans plomb à haute température.Il ne nécessite pas le traitement spécial nécessaire sur les stratifiés traditionnels à base de PTFE pour la préparation des trous métallisés.Le multicouche peut être réalisé en utilisant le bondply RO4450F à 175 ℃.Les systèmes de résine du RO4730G3 sont conçus pour fournir les propriétés recherchées par les concepteurs d'antennes.La température de transition vitreuse dépasse 280 oC, ce qui entraîne un faible CTE sur l'axe Z, une excellente fiabilité des trous métallisés et une aptitude au traitement de la soudure sans plomb.
L'application typique est les antennes de stations de base cellulaires.
Description générale
Il s'agit d'un type de circuit imprimé RF double face construit sur un RO4730G3 de 1,524 mm (60 mil) pour l'application d'un circuit imprimé d'antenne de station de base cellulaire.
Spécifications de base
Matériau de base : RO4730G3 60 mil (1,524 mm)
Constante diélectrique : 3,0+/-0,05
Nombre de couches : 2 couches
Type : Trous traversants
Format : 110 mm x 95 mm = 1 type = 1 pièce
Finition de surface: Or d'immersion
Poids cuivre : Couche externe 35 μm
Masque de soudure |Légende : Vert |Blanc
Hauteur finale du circuit imprimé : 1,6 mm
Norme : IPC 6012 Classe 2
Emballage : 20 pièces sont emballées pour l'expédition.
Délai : 7 jours ouvrés
Durée de conservation : 6 mois
Fiche technique de Rogers 4730 (RO4730G3)
| RO4730G3 Valeur typique | |||||
| Propriété | RO4730G3 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique, εProcessus | 3.0±0.5 | Z | 10GHz 23℃ | IPC-TM-650 2.5.5.5 | |
| Constante diélectrique,εDesign | 2,98 | Z | 1,7 GHz à 5 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0,0028 | Z | 10GHz 23℃ | IPC-TM-650 2.5.5.5 | |
| 2,5 GHz | |||||
| Coefficient thermique de ε | +34 | Z | ppm/℃ | -50℃à 150℃ | IPC-TM-650 2.5.5.5 |
| Stabilité dimensionnelle | <0,4 | X, Y | mm/mètre | après etech +E2/150℃ | IPC-TM-650 2.4.39A |
| Résistivité volumique (0,030") | 9 X 107 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Résistivité de surface (0,030") | 7.2 X 105 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| GIP | -165 | dBc | 50 ohms 0,060" | 43 dBm 1900 MHz | |
| Résistance électrique (0,030") | 730 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
| Résistance à la flexion MD | 181 (26,3) | MPa (kpsi) | RT | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| Absorption d'humidité | 0,093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| Conductivité thermique | 0,45 | Z | W/mK | 50℃ | ASTM D5470 |
| Coefficient de dilatation thermique | 15.9 14.4 35.2 |
X Oui Z |
ppm/℃ | -50℃à 288℃ | IPC-TM-650 2.4.4.1 |
| Tg | >280 | ℃ | IPC-TM-650 2.4.24 | ||
| Td | 411 | ℃ | ASTM D3850 | ||
| Densité | 1,58 | g/cm3 | ASTM D792 | ||
| Résistance au pelage du cuivre | 4.1 | plier | 1 oz, LoPro EDC | IPC-TM-650 2.4.8 | |
| Inflammabilité | V-0 | UL 94 | |||
| Compatible avec le processus sans plomb | Oui | ||||
