Composés en céramique du panneau PTFE de carte PCB de micro-onde Rogers droite/Duroid 6010LM Rogers
  • Nom

Composés en céramique du panneau PTFE de carte PCB de micro-onde Rogers droite/Duroid 6010LM Rogers

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-061.V1.0
Matière première:
RT/duroid 6010LM
Compte de couche:
1 couche, 2 couches
Épaisseur de carte PCB:
10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
Taille de carte PCB:
≤400mm X 500mm
Masque de soudure:
Vert, noir, bleu, jaune, rouge etc.
Poids de cuivre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure:
Cuivre nu, HASL, l'ENIG, étain d'immersion, OSP.
Mettre en évidence:

Panneau de carte PCB de Rogers de micro-onde

,

Panneau de carte PCB de droite Duroid 6010LM Rogers

,

Panneau de carte PCB de micro-onde de droite Duroid 6010LM

Description du produit

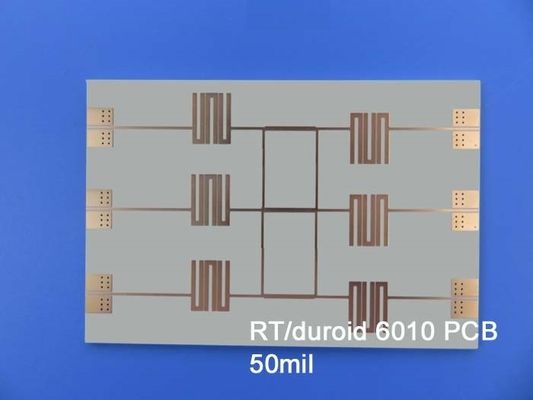

Carte PCB de Rogers High Frequency établie sur RT/Duroid 6010 avec de l'or d'immersion pour les systèmes au sol d'alerte radar

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Les stratifiés de micro-onde de Rogers RT/duroid 6010LM sont des composés en céramique-PTFE qui sont conçus pour des applications électroniques et à micro-ondes de circuit exigeant une constante diélectrique élevée. Elle est disponible avec une valeur de constante diélectrique de 10,2.



Composés en céramique du panneau PTFE de carte PCB de micro-onde Rogers droite/Duroid 6010LM Rogers 0



La micro-onde de RT/duroid 6010LM stratifie la facilité de caractéristique de la fabrication et de la stabilité en service. Résultats de cette propriété dans la possibilité de production en série et de réduire le coût de marchandises. Il a fortement la constante et le contrôle d'épaisseur diélectrique, l'absorption de faible humidité, et la bonne stabilité mécanique thermique.



Composés en céramique du panneau PTFE de carte PCB de micro-onde Rogers droite/Duroid 6010LM Rogers 1



Valeur typique de RT/duroid 6010
Propriété RT/duroid 6010 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 10.2±0.25 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 a maintenu le stripline
Constante diélectrique, εDesign 10,7 Z   8GHz à 40 gigahertz Méthode de longueur de phase différentielle
Facteur de dissipation, tanδ 0,0023 Z   10 GHz/A IPC-TM-650 2.5.5.5
Coefficient thermique de ε -425 Z ppm/℃ -50℃-170℃ IPC-TM-650 2.5.5.5
Résistivité volumique 5 x 105   Mohm.cm IPC 2.5.17.1
Résistivité extérieure 5 x 106   Mohm IPC 2.5.17.1
Propriétés de traction ASTM D638 (vitesse de déformation 0.1/min.)
Module de Young 931(135) 559(81) DE X/Y MPA (kpsi)
Effort final 17 (2,4) 13 (1,9) DE X/Y MPA (kpsi)
Tension finale 9 à 15 7 à 14 DE X/Y %
Propriétés de compression   ASTM D695 (vitesse de déformation 0.05/min.)
Module de Young 2144 (311) Z MPA (kpsi)
Effort final 47 (6,9) Z MPA (kpsi)
Tension finale 25 Z %
Module de flexion 4364 (633) 3751 (544) X MPA (kpsi) ASTM D790
Effort final 36 (5,2) 32 (4,4) DE X/Y MPA (kpsi)
Déformation sous la charge 0,26 1,3 Z Z % 24hr/50℃/7MPa 24hr/150℃/7MPa ASTM D261
Absorption d'humidité 0,01   % D48/50℃ 0,050" (1.27mm) profondément IPC-TM-650 2.6.2.1
Conduction thermique 0,86   W/m/k 80℃ ASTM C518
Coefficient de dilatation thermique 24
24
47		 X
Y
Z		 ppm/℃ Rhésus de 23℃/50% IPC-TM-650 2.4.41
Le TD 500   ℃ TGA   ASTM D3850
Densité 3,1   g/cm3   ASTM D792
La chaleur spécifique 1,00 (0,239)   j/g/k
(BTU/ib/OF)		   Calculé
Peau de cuivre 12,3 (2,1)   pli (N/mm) après flotteur de soudure IPC-TM-650 2.4.8
Inflammabilité V-0       UL 94
Processus sans plomb compatible Oui



Applications typiques :

(1) systèmes d'évitement de collision d'avions

(2) systèmes au sol d'alerte radar

(3) antennes de correction

(4) systèmes de communication satellites etc.
