| Matériau de base: | RO4350B+FR-4 | Nombre de couches: | 6 couches |
|---|---|---|---|
| Épaisseur des PCB: | 1.8 mm | Taille des PCB: | 75 x 110mm=1PCS |
| Masque de soudure: | Verte | Filtres à soie: | Blanc |
| Poids en cuivre: | 1 oz | Finition de surface: | Or par immersion |
| Mettre en évidence: | 6 panneau de carte PCB de la couche FR4,panneau de carte PCB de 10mil FR4,FR4 carte PCB de 6 couches |
||
Bonjour à tout le monde,
Je vous salue chaleureusement.

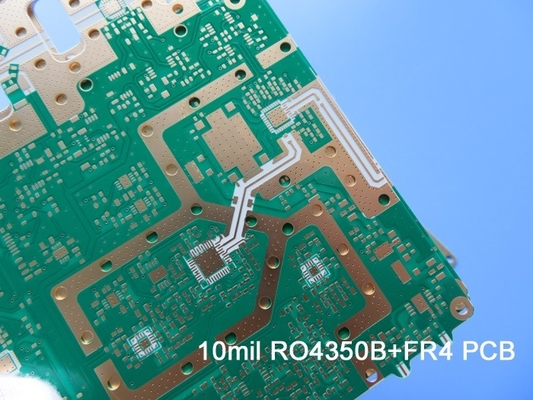

Aujourd'hui, nous parlons d'un PCB hybride à 6 couches construit sur RO4350B et FR-4.
Deux noyaux de RO4350B sur le côté supérieur et le côté inférieur, placés à travers des trous relient chaque couche.chaque matériau diélectrique est supérieur à 0.2 mm d'épaisseur, ce qui se traduit par une épaisseur de PCB totale de 1,9 mm d'épaisseur. Les plaquettes et les trous sont plaqués en or par immersion. Ils sont fabriqués selon IPC 6012 classe 2 en utilisant les données fournies par Gerber.Chacun des 25 panneaux est emballé pour expédition..
Voyons le deuxième.
Ce type est plus complexe que le premier. Le noyau 10mil RO4350B est le même. La principale différence est qu'il contient 3 types aveugles via. Les spécifications sont les suivantes:
Matériau de base: RO4350B 10mil + FR4
Nombre de couches: 6 couches
Type: aveugle par L1-L2, L1-L3, L1-L4
Format: 82 mm x 95 mm = 1 type = 1 pièce
Finition de surface: or par immersion
Poids en cuivre: couche extérieure 35 μm/ couche interne 35 μm
Masque à souder / Légende: Non
Hauteur finale du PCB: 1,4 mm
Norme: IPC 6012, classe 2
Emballage: 20 panneaux sont emballés pour expédition.
Délai de réalisation: 20 jours ouvrables
Durée de conservation: 6 mois
Il existe des produits très similaires dont les couches intérieures utilisent une demi-once de cuivre.
Il est là.Je ne sais pas.Il existe de nombreux avantages des PCB hybrides RO4350B.
1) Performance de l'intégrité du signal améliorée par rapport aux emplacements avec toutes les cartes FR4;
2) Réduction des coûts par rapport aux aménagements à faible perte;
3) La conception technique empêche les problèmes de se produire en pré-production;
4) Fabrique certifiée ISO9000, ISO14001, IATF16949, UL
5) Classe IPC 2 / Classe IPC 3;
Les applications sont nombreuses, énumérées ci-dessous:
- Convertisseur de données radar,
- une antenne à bande mélangée,
- un lanceur monté sur une tour,
- un oscilloscope modulaire,
- un atténuateur et une antenne 5G, etc.
Merci pour votre lecture, vous êtes invités à nous contacter pour vos questions sur les PCB RF.
Appendice: Fiche de données sur les PCB
| Taille du PCB | 75 x 110 mm = 1 PCS |
| Type de plaque | PCB multicouches |
| Nombre de couches | 6 couches |
| Composants montés à la surface | Je suis désolé. |
| Par des composants perforés | Je ne veux pas. |
| REMISSION de couche | Couche de cuivre ------- 35um ((1 oz) + couche de plaque TOP |
| Déléctrique RO4350B 0,254 mm (10 mil) | |
| Le cuivre ------- 35um ((1 oz) | |
| Pour les pièces de rechange, la valeur de l'échantillon doit être égale ou supérieure à: | |
| Coiffure en cuivre ------ 35um (1 oz) | |
| FR-4 0,25 mm | |
| Coiffure en cuivre ------ 35um (1 oz) | |
| PP 0,21 mm | |
| Cobre ----- 35um (1 oz) | |
| Déléctrique RO4350B 0,254 mm (10 mil) | |
| Couche de cuivre ------- 35um ((1 oz) + couche BOT en tôle | |
| La mise en œuvre de l'accord | |
| Trace minimale et espace: | 4 mil / 5 mil |
| Les trous minimaux et maximaux: | 0.3 mm / 2,0 mm |
| Nombre de trous différents: | 12 |
| Nombre de trous: | 167 |
| Nombre de fentes fraîches: | 0 |
| Nombre de coupures internes: | 3 |
| Contrôle de l'impédance: | Je ne veux pas |
| Nombre de doigts en or: | 0 |
| Matériel du tableau | |
| Époxyde de verre: | RO4350B Tg280°C, é < 3.48, Rogers Corp. FR-4 IT158 |
| Foil final extérieur: | 1.5 oz |
| Pour les feuilles finales: | 1 oz |
| Hauteur finale du PCB: | 10,8 mm ± 0,18 mm |
| Décapage et revêtement | |
| Finition de surface | Ours par immersion |
| Masque de soudure Appliquer à: | TOP, 12 microns au minimum |
| Couleur du masque de soudure: | Vert, PRS-2000GT600D, fourni par Taiyo. |
| Type de masque à soudure: | LPSM |
| Contour/coupe | Routage |
| Marquage | |
| Côté de la légende du composant | Le TOP |
| Couleur de la légende du composant | Blanc, IJR-4000 MW300, marque Taiyo |
| Nom ou logo du fabricant: | Marqué sur le tableau dans un chef d'orchestre et une zone libre à jambes |
| VIA | Plaqué à travers le trou (PTH), taille minimale 0,3 mm. Blind par L1-L2, L3-L6 |
| Classification de la flammabilité | Le type de véhicule doit être conforme à la norme UL 94-V0. |
| Tolérance à la dimension | |
| Dimension du contour: | 0.0059 " |
| Plaquage des panneaux: | 0.0029 " |
| Tolérance de forage: | 0.002 " |
| Testez | Test électrique à 100% avant expédition |
| Type d'œuvre d'art à fournir | fichier électronique, Gerber RS-274-X, PCBDOC etc. |
| ZONE de service | Dans le monde entier. |
