PCB hybride de 1,4 mm RO4003C et FR4 à travers les trous PCB contrôlé par l'impédance

PCB hybride de 1,4 mm RO4003C et FR4 à travers les trous PCB contrôlé par l'impédance

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-083.V1.0
Matériau de base:
Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respect
Nombre de couches:
4 couches, 6 couches, multicouche
Épaisseur des PCB:
1.0 à 5.0 mm
Taille des PCB:
≤ 400 mm x 500 mm
Masque de soudure:
Vert, rouge, bleu, noir, jaune
Filtres à soie:
Blanc
Poids en cuivre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition de surface:
Cuivre nu, HASL, l'ENIG, étain d'immersion, OSP
Mettre en évidence:

Par la carte PCB de trous

,

Par la carte PCB de trous

,

L'impédance a commandé la carte PCB

Description du produit



la carte PCB hybride de 6 couches a fait sur 12mil 0.305mm RO4003C et FR-4 pour l'antenne de satellite



Aujourd'hui nous présentons un type de carte PCB de 6 couches rf établie sur 12mil RO4003C et FR-4. Ce conseil est employé pour l'antenne de satellite. Après le dessin est l'empilement du conseil.

PCB hybride de 1,4 mm RO4003C et FR4 à travers les trous PCB contrôlé par l'impédance 0



Le visionnement de l'empilement, le noyau 12mil est sur la couche supérieure et il joue principalement les rôles d'une couche de signal. Le noyau a fixé l'épaisseur qui est très importante pour la longueur électrique des lignes de rf sur la carte. Les couches de repos sont le matériel FR-4 en verre époxyde avec l'épaisseur semblable avec RO4003C.



Les spécifications détaillées sont comme suit.

Matière première : 12mil 0.305mm RO4003C+ Tg170 FR-4

Constante diélectrique : 3.38+/-0.05

Compte de couche : 6 couches

Par l'intermédiaire du type : Par des trous

Format : 105mm x 80mm = 1 types = 1 morceau

Finition extérieure : Or d'immersion

Poids de cuivre : Couche externe 35μm/couche intérieure de 18μm

Masque/légende de soudure : Vert/blanc

Taille finale de carte PCB : 1,4 millimètres

D'autres : L'impédance a commandé la carte PCB

Norme : Classe 2 d'IPC 6012

Emballage : 20 panneaux sont emballés pour l'expédition.

Délai d'exécution : 10 jours ouvrables

Durée de conservation : 6 mois

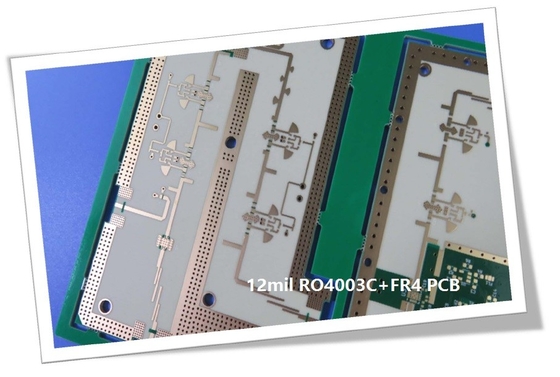

PCB hybride de 1,4 mm RO4003C et FR4 à travers les trous PCB contrôlé par l'impédance 1



Actuellement, les matériaux pressants mélangés mûrs sont comme suit :

RO4350B + FR4 ;

RO4003C + FR4 ;

F4B + FR4 ;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4



Capacité de carte PCB
Type de carte PCB : Carte PCB hybride, carte PCB mélangée
Du type mixte : RO4350B + FR4 ;
  RO4003C + FR4 ;
  F4B + FR4 ;
  Duroid/RT5880 + RO4350B
  Duroid/RT5880 + FR4
Masque de soudure : Vert, rouge, bleu, noir, jaune
Compte de couche : 4 couches, 6 couches, multicouche
Poids de cuivre : 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Épaisseur de carte PCB : 1.0-5.0mm
Taille de carte PCB : ≤400mm X 500mm
Finition extérieure : Cuivre nu, HASL, l'ENIG, étain d'immersion, OSP
