HDI PCB TU-883 Matériau 8 Couche 1,5 mm Impédance carte rigide

Découvrez notre PCB rigide à huit couches, méticuleusement fabriqué à partir de TU-883.ce PCB excelle dans les environnements exigeant des caractéristiques de vitesse et de faible perteQue vous développiez des appareils à radiofréquence, des systèmes informatiques hautes performances ou des solutions de télécommunications, nos circuits imprimés offrent la fiabilité et la précision dont vous avez besoin pour améliorer vos projets.

Des spécifications importantes: une conception robuste répondant à des normes élevées
Notre PCB à 8 couches est livré avec des spécifications essentielles qui assurent des performances de haut niveau:

Couches: 8 couches pour les dessins complexes
Matériau: TU-883 (ThunderClad 2) pour une plus grande durabilité
Masque de soudure: en bleu sur les deux côtés pour la visibilité et la protection
Impression à la sérigraphie: blanc croquant sur le côté supérieur pour une identification facile
Finition de surface: ENEPIG pour une soudabilité supérieure
Épaisseur totale: 1,45 mm ± 10% pour une plus grande souplesse d'application
Taille: 97,3 mm x 67,7 mm, parfaitement adapté à divers usages
Taille minimale du trou: 0,25 mm pour l'ingénierie de précision
Épaisseur du masque de soudure: 10 μm, assurant la durabilité
Épaisseur diélectrique minimale: 100 μm pour maintenir l'intégrité du signal
Largeur minimale de trace: 150 μm pour des circuits efficaces
Distance minimale: 160 μm pour éviter les interférences

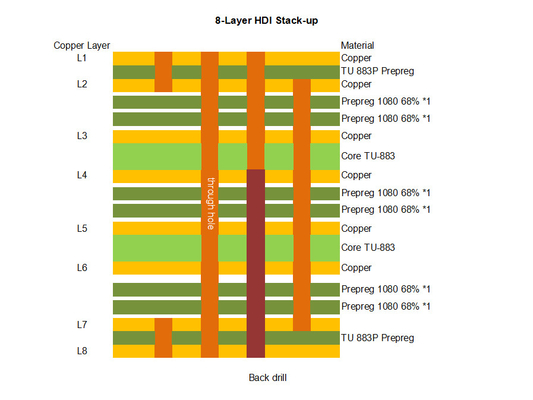

Par l'intermédiaire des fonctionnalités: Options de connectivité avancées
Les voies aveugles: Oui (L1-L2, L7-L8) pour les modèles compacts
Vias enfouis: Oui (L2-L7) pour des performances optimisées
Vias perforés à l'arrière: Oui (L1-L6) pour améliorer la clarté du signal


Contrôle de l'impédance: personnalisé pour les paires de différentiels de 50, 90 et 100 ohms sur diverses couches, garantissant l'intégrité du signal dans toutes les applications.

Qualité et conformité: fabrication fiable
Nos circuits imprimés répondent aux normes de qualité IPC-Classe 2, ce qui garantit la fiabilité et l'excellence.assurer la compatibilité avec les procédés de fabrication normalisés par l'industrieLe meilleur de tout, c'est que nos produits sont disponibles pour les clients du monde entier.

Matériau TU-883: Conçu pour l'excellence
Le TU-883 (ThunderClad 2) est fabriqué à partir d'une résine haute performance spécialement conçue pour des applications à faible perte.

Tg élevé (TMA): 170°C pour une stabilité thermique


Constante diélectrique: 3,39 @ 10 GHz pour une transmission fiable du signal


Facteur de dissipation: 0,0045 @ 10 GHz, réduisant au minimum les pertes d'énergie


Performances stables: Dk/Df cohérent dans toutes les gammes de fréquences et de températures


Résistance à l'humidité: protection exceptionnelle contre les facteurs environnementaux


Compatibilité sans plomb: parfait pour les procédés de fabrication modernes

Des caractéristiques essentielles
Amélioration de l'expansion thermique de l'axe z: amélioration des performances sous contrainte thermique


Capacité anti-CAF: assure la fiabilité dans des conditions difficiles


Sans halogène: écologique et conforme aux normes de l'industrie

Applications polyvalentes: où notre PCB excelle
Notre PCB à 8 couches est idéal pour un large éventail d'applications, notamment:

Dispositifs radiofréquences: parfaits pour améliorer les technologies de communication avec une perte de signal minimale.


Backplane et High-Performance Computing: optimisé pour les environnements à forte intensité de données, garantissant des performances fiables dans les tâches informatiques exigeantes.


Les cartes de ligne et les solutions de stockage: conçues pour prendre en charge le transfert de données à grande vitesse, essentielles pour des opérations de stockage et de mise en réseau efficaces.


Serveurs et équipements de télécommunications: essentiels pour maintenir une connectivité et des performances robustes dans les infrastructures de serveurs et de télécommunications.


Les routeurs de bureau sont bien adaptés pour améliorer la fiabilité et la vitesse des solutions de réseautage de bureau, en fournissant une connectivité transparente pour divers appareils.

Obtenez un devis aujourd'hui!
Si vous cherchez une solution de PCB haute performance qui répond aux exigences de l'électronique moderne, notre PCB TU-883 à 8 couches est le choix parfait.Contactez-nous maintenant pour discuter de vos besoins ou demander un devis.
