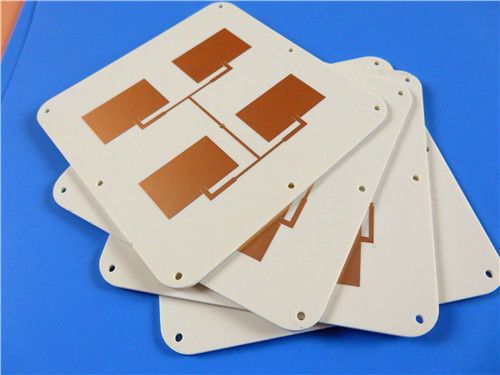

HDI RF PCB 8 couche RO4350B Rogers 4350 Matériaux 1,6 mm ENEPIG

Nous sommes fiers de vous présenter notre carte de circuit imprimé (PCB) à 8 couches de pointe, méticuleusement conçue à l'aide de matériaux RO4350B de haute qualité.Ce PCB est spécialement conçu pour répondre aux exigences des applications électroniques haute performance, offrant une fiabilité et une efficacité exceptionnelles dans un large éventail d'environnements.

Principales spécifications
- Matériau de base: Notre PCB utilise RO4350B de qualité supérieure, réputé pour ses performances électriques et sa fabrication.


- Nombre de couches: la carte est composée de 8 couches, ce qui permet des conceptions complexes et des fonctionnalités améliorées.


- Taille du panneau: mesurant 96,4 mm x 163,9 mm (avec une tolérance de ±0,15 mm), ce panneau est compact mais suffisamment spacieux pour accueillir divers composants.


- Traces/Espace minimaux: la conception comprend des traces fines et des espaces de 4/6 millimètres, ce qui assure une disposition à haute densité.


- Taille minimale des trous: une taille minimale des trous de 0,4 mm, adaptée à une large gamme de composants.


- Épaisseur du panneau fini: le panneau fini a une épaisseur de 1,8 mm, ce qui lui confère résistance et durabilité.


- Poids du cuivre fini: les couches extérieures ont un poids de cuivre de 1 oz (1,4 mil), tandis que les couches intérieures présentent une combinaison de 1 oz (1,4 mil) et 0,5 oz (0,7 mil).


- Finition de surface: Nos panneaux sont livrés avec une finition dorée d'immersion en nickel sans électro, améliorant la soudabilité et protégeant contre l'oxydation.


- Silkscreen: les couches supérieure et inférieure sont marquées de silkscreen blanc pour une identification claire des composants.


- Masque de soudure: les deux côtés de la planche sont recouverts d'un masque de soudure vert pour une protection supplémentaire et un attrait esthétique.


- Les voies: toutes les voies sont remplies de résine et recouvertes, ce qui assure des connexions fiables et une meilleure performance thermique.


- Épreuves électriques: chaque planche est soumise à un test électrique rigoureux à 100% avant expédition, garantissant ainsi sa fonctionnalité et ses performances.


- Contrôle de l'impédance: l'impédance est méticuleusement contrôlée à 50 ohms sur des couches spécifiées, ce qui améliore l'intégrité du signal.

Détails de la construction

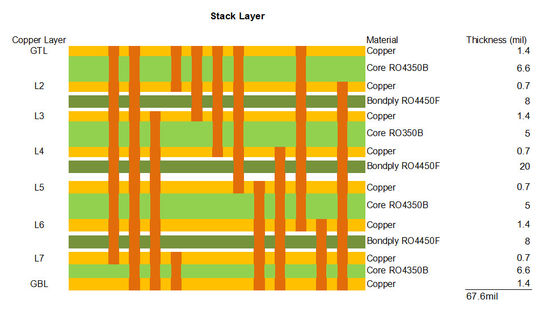

Ce PCB avancé est doté d'une pile sophistiquée qui combine plusieurs couches de matériaux de liaison Rogers RO4350B et RO4450F.Cette construction unique offre non seulement une excellente stabilité thermique, mais assure également une performance électrique supérieureLe contrôle strict des propriétés diélectriques permet un fonctionnement fiable dans des environnements exigeants.

Caractéristiques de performance
- Constante diélectrique (RO4350B): la constante diélectrique est maintenue à 3,48 ± 0,05 à 10 GHz, ce qui minimise la perte de signal.


- Conductivité thermique: avec une conductivité thermique de 0,69 W/m/°K, ce PCB dissipe efficacement la chaleur, améliorant ainsi les performances globales.


- Tg élevé (> 280 °C): la température de transition vitrée élevée assure la stabilité pendant le traitement et la fiabilité opérationnelle.


- Faible absorption de l'eau: le matériau présente un faible taux d'absorption de l'eau de 0,06%, ce qui améliore encore sa durabilité dans diverses conditions.

Applications
Ce PCB à 8 couches est polyvalent et bien adapté à un éventail d'applications, y compris mais sans s'y limiter:


- Antennes de la station de base cellulaire: idéales pour améliorer les signaux de communication.


- Étiquettes d'identification RF: parfaites pour les applications nécessitant un suivi précis.


- Radar et capteurs automobiles: conçus pour répondre aux exigences strictes des technologies automobiles.


- Les LNB pour les satellites de radiodiffusion directe: assurer des performances élevées dans les communications par satellite.

Assurance qualité
Fabriqué conformément aux normes IPC-Classe-2, ce PCB respecte des mesures strictes de contrôle de la qualité, garantissant que chaque unité est durable et capable de fonctionner dans des conditions critiques.

Disponibilité
Ce circuit imprimé de pointe est disponible dans le monde entier, vous permettant d'intégrer la technologie de pointe dans vos projets électroniques.

Conclusion
Améliorez vos conceptions électroniques avec notre PCB RO4350B à 8 couches.La qualité et la rigueur de l'assurance de la qualité en font le choix idéal pour les applications de haute performance dans le paysage technologique en évolution rapide d'aujourd'hui.Une fiabilité et une efficacité accrues grâce à nos solutions de PCB avancées.
