Panneau RO4350B et FR4 de carte PCB de la couche 1.7mm HDI de l'hybride 10

Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4
Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4 Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4 Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4 Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4

Image Grand :  Panneau RO4350B et FR4 de carte PCB de la couche 1.7mm HDI de l'hybride 10

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-084.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: RO4350B+FR-4 Compte de couche: 10 couches
Épaisseur de carte PCB: 1.7mm Taille de carte PCB: 210 x 85mm=1PCS
Masque de soudure: Rouge Silkscreen: Blanc
Poids de cuivre: Couche intérieure externe 18 de la couche 35 um/um Finition extérieure: Or d'immersion
Surligner:

10 panneau de carte PCB de la couche HDI

,

panneau de carte PCB de 1.7mm HDI

,

1.7mm carte PCB de 10 couches



10-Layer carte PCB hybride de la carte PCB hybride Rogers RO4350 6.6mil+FR4 avec le masque de soudure et l'or rouges d'immersion

(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

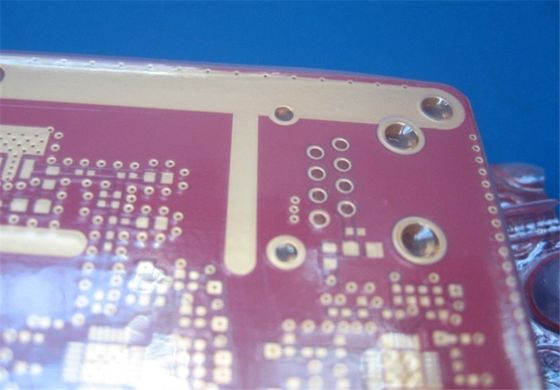

Aujourd'hui nous parlons d'un type de carte PCB hybride de 10 couches avons construit sur RO4350B et FR-4. Ce conseil est employé pour des applications à gain élevé.

Panneau RO4350B et FR4 de carte PCB de la couche 1.7mm HDI de l'hybride 10 0



Le conseil est réellement simple, parce qu'il y a seulement par des trous reliés chaque couche. La taille finie est 1.7mm profondément. Les protections et les trous sont or d'immersion plaqué, la surface est avec le masque rouge de soudure. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 20 conseils sont emballés pour l'expédition.



Panneau RO4350B et FR4 de carte PCB de la couche 1.7mm HDI de l'hybride 10 1



Applications

Amplificateur de préamplificateur, de WiFi, stations de relais et émetteur-récepteur etc. de rf.



Nos avantages

1) Aidez-vous foyer sur vos compétences de noyau sur la recherche et développement, les ventes et le marketing ;

2) capacité de mois de 30000 mètres carrés ;

3) Rencontrer votre carte PCB a besoin du prototype à la production en série ;

4) La livraison rapide et de période active ;

5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL a certifié l'usine.



Fiche technique de paramètre et

TAILLE DE CARTE PCB 210 x 85mm=1PCS
TYPE DE CONSEIL
Nombre de couches Carte PCB multicouche, carte PCB de 10 couches
Composants extérieurs de bâti OUI
Par des composants de trou OUI
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 35um (1oz) +plate
Noyau 0.168mm de RO4350B
cuivre ------- 18um (0.5oz) MidLayer 1
RO4450F Prepreg (2x0.1) 0.2mm
cuivre ------- 18um (0.5oz) MidLayer 2
Noyau 0.168mm de RO4350B
cuivre ------- 18um (0.5oz) MidLayer 3
RO4450F Prepreg (2x0.1) 0.2mm
cuivre ------- 18um (0.5oz) MidLayer 4
Noyau 0.168mm de RO4350B
cuivre ------- 18um (0.5oz) MidLayer 5
RO4450F Prepreg (2x0.1) 0.2mm
cuivre ------- 18um (0.5oz) MidLayer 6
Noyau 0.168mm de RO4350B
cuivre ------- 18um (0.5oz) MidLayer 7
FR-4 pregpreg 0.1mm
cuivre ------- 18um (1oz) MidLayer 8
FR-4 noyau 0.1mm
cuivre ------- couche de BOT de 35um (1oz) +plate
TECHNOLOGIE
Trace et espace minimum : 5.9mil/5.9mil
Trous minimum/maximum : 0.3mm/3.8mm
Nombre de différents trous : 16
Nombre de forages : 11385
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
En verre époxy : RO4350B, RO4450B s'est mélangé à FR-4 TG>135
Aluminium final externe : 1.5oz
Aluminium final interne : 0.5oz
Taille finale de carte PCB : 1.7mm ±0.17
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion (nickel 17,7%) 2µ » au-dessus de 100µ »
Soudez le masque pour s'appliquer à : Dessus et bas, minimum 12micon.
Couleur de masque de soudure : Rouge
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante DESSUS et bas.
Couleur de légende composante Blanc, S-380W, Taiyo Supplied.
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), par l'intermédiaire de couvert.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



Nos capacités 2020 de cartes d'entraînement

Vias aveugles, vias enterrés

Carte PCB de câble

Panneaux de cuivre lourds 12oz

Haut Tg, matériel élevé de CTI

FR-4 hybride et matériel à haute fréquence

L'impédance a commandé la carte PCB

Classe 2, classe 3 d'IPC d'IPC

Carte PCB sans plomb (RoHS conforme)

PCBs multicouche aux conseils de couches de l'en cuivre 32+

Carte PCB de noyau en métal (MCPCB)

Matériaux de carte PCB – FR-4, Polyimide,

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,

PTFE F4B DK2.2, DK2.65 etc….

TLX-8, TLY-5, RF-35TC, TLF-35 taconiques etc….

Fabricant conforme de carte PCB de RoHS

Carte PCB rigide de câble

À travers-trou, BGA, doigt d'or, dôme de bord

Par l'intermédiaire-dans-protection, vias remplis



Matériaux de carte PCB

FR-4, Polyimide,

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,

PTFE F4B DK2.2, DK2.65 etc….
