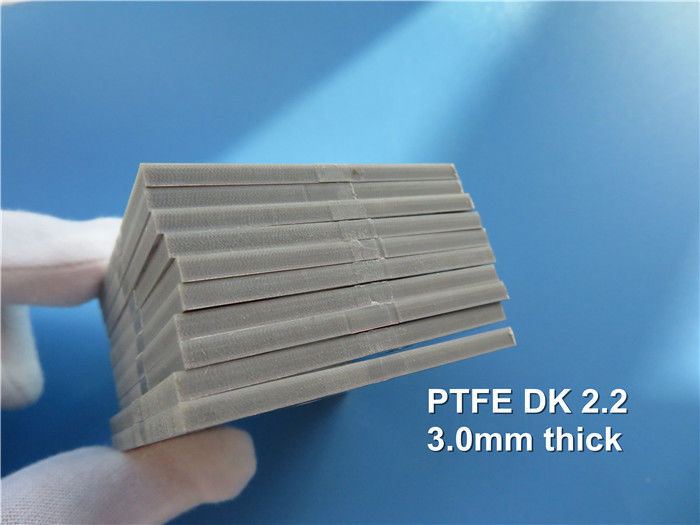

Carte PCB à haute fréquence établie sur PTFE (téflon) avec 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm épais avec de l'or d'immersion, argent, étain et OSP
(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Bonjour tout le monde,
Aujourd'hui nous parlons de la carte à haute fréquence de F4B (PTFE).
F4B est une série de PTFE a basé les matériaux à haute fréquence qui est marque de la Chine. Il a des avantages sur le prix et la qualité dans l'application de la navigation, radar, communication par satellites, 4G les communications, les communications 5G et semblable.
Les disponibles communs de constante diélectrique sont 2,2, 2,55 et 2,65, l'autre valeur des constantes diélectriques sont 2,17, 2,45, 2,75 et 3,0 etc. ; Le poids de cuivre disponible sont 0.5oz, 1oz et 2oz et 3oz ; l'épaisseur des gammes de conseil de 0.17mm à 5.0mm.
| Capacité de carte PCB |
| Matériel de carte PCB : |
PTFE |
| Indicateur : |
Série de F4B |
| Constante diélectrique : |
2,2, 2,55 et 2,65 |
| |
2,17, 2,45, 2,75 et 3,0 |
| Compte de couche : |
2 couches, type multicouche et hybride |
| Poids de cuivre : |
0.5oz, 1oz, 2oz |
| Épaisseur de carte PCB : |
0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, |
| 1.5mm, 2.0mm, 3.0mm, 4.0mm et 5.0mm, etc. |
| Taille de carte PCB : |
≤400mm X 500mm |
| Masque de soudure : |
Vert, noir, aucune couleur etc…. |
| Finition extérieure : |
Cuivre nu, HASL, ENIG etc. |
Nous pouvons te fournir le conseil à simple face, le double conseil dégrossi, le conseil multicouche et la carte hybride avec FR-4.
La couleur commune du masque de soudure est verte, noire et aucune couleur utilisée.
La finition extérieure a habituellement employé est cuivre nu (aucune finition), HASL et or d'immersion.
La couleur de base de la carte PCB de F4B est brune.
Propriétés électriques de F4B PTFE
| Nom |
Condition d'essai |
Unité |
Valeur |
| Densité |
État normal |
g/ cm3 |
2.1~2.35 |
| Absorption d'humidité |
Immersion dans l'eau distillée de 20±2℃ pendant 24 heures |
% |
≤0.02 |
| Température de fonctionnement |
Chambre haute-basse de la température |
℃ |
-50℃~+260℃ |
| Conduction thermique |
|
W/m/k |
0,8 |
|
CTE
(typique)
|
0~100℃
(εr : 2.1~2.3)
|
ppm/℃ |
25 (x) |
| 34 (y) |
| 252 (z) |
|
CTE
(typique)
|
0~100℃
(εr : 2.3~2.9)
|
ppm/℃ |
14 (x) |
| 21 (y) |
| 173 (z) |
|
CTE
(typique)
|
0~100℃
(εr : 2.9~3.5)
|
ppm/℃ |
12 (x) |
| 15 (y) |
| 95 (z) |
| Facteur de rétrécissement |
2 heures en eau bouillante |
% |
0,0002 |
| Résistivité extérieure |
500V
C.C
|
État normal |
M·Ω |
≥1×104 |
| Humidité et température constantes |
≥1×103 |
| Résistivité volumique |
État normal |
MΩ.cm |
≥1×106 |
| Humidité et température constantes |
≥1×105 |
| Pin Resistance |
C.C 500V |
État normal |
MΩ |
≥1×105 |
| Humidité et température constantes |
≥1×103 |
| Résistance diélectrique extérieure |
État normal |
d=1mm (Kv/mm) |
≥1.2 |
| Humidité et température constantes |
≥1.1 |
| Constante diélectrique |
10GHZ |
εr |
2,20, 2,55, 2,65, 3,0, 3,5
(±2%)
|
| Facteur de dissipation |
10GHZ |
tgδ |
2,2 |
≤7×10-4 |
| 2.55~2.65 |
≤1×10-3 |
| 3.0~3.5 |
≤1.5×10-3 |
Sans compter que la carte PCB de F4B, nous fournissons également les cartes à haute fréquence basées sur le matériel de Rogers, le matériel taconique et Arlon etc. par exemple la liste ci-dessous :
Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 ;
TLX-8, TLY-5, RF-35TC, TLF-35 taconiques etc.
Arlon AD450, AD600 etc.
Vous êtes bienvenu pour nous contacter pour votre enquête. Merci de votre lecture.
