Revêtement épais du panneau 10mil 25mil 50mil de carte PCB de Rogers 3006

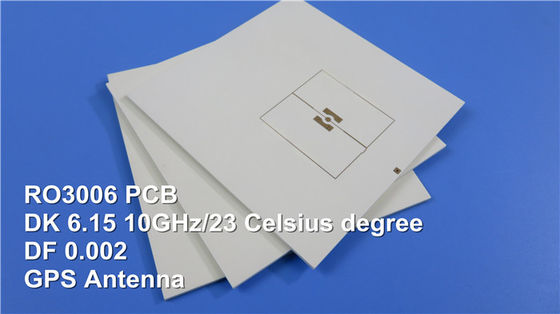

Rogers 3006 PCB Board 10mil 25mil 50mil Thick Coating
Rogers 3006 PCB Board 10mil 25mil 50mil Thick Coating Rogers 3006 PCB Board 10mil 25mil 50mil Thick Coating

Image Grand :  Revêtement épais du panneau 10mil 25mil 50mil de carte PCB de Rogers 3006

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-099.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: composé rempli en céramique de PTFE Compte de couche: 2 couches, carte PCB multicouche et hybride
Épaisseur de carte PCB: 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm) Taille de carte PCB: ≤400mm X 500mm
Masque de soudure: Vert, noir, bleu, jaune, rouge etc. Poids de cuivre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure: Cuivre nu, HASL, ENIG, OSP etc.
Surligner:

Panneau de carte PCB de Rogers 3006

,

panneau épais de carte PCB du revêtement 50mil

,

Panneau rempli en céramique de carte PCB de Rogers



Carte PCB à haute fréquence de Rogers RO3006 avec de l'or de revêtement épais de l'immersion 10mil, 25mil et 50mil, l'étain d'immersion et l'argent, OSP

(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Bonjour chacun,

Aujourd'hui nous sommes parlons de RO3006 PCBs à haute fréquence.



Les stratifiés à haute fréquence du circuit RO3006 sont les composés remplis en céramique de PTFE destinés à l'utilisation dans la micro-onde commerciale et les applications de rf. Sa caractéristique évidente est que la représentation électrique est exceptionnelle et la propriété mécanique est stable et cohérente. Ceci permet à notre concepteur de développer le conseil multicouche sans rencontrer des problèmes de halage ou de fiabilité.



Revêtement épais du panneau 10mil 25mil 50mil de carte PCB de Rogers 3006 0



Plus de caractéristiques et d'applications sont comme suit :



Premièrement, d'excellentes propriétés mécaniques contre la température, il est fiable pour le stripline et les constructions multicouche de conseil.



Deuxièmement, les propriétés mécaniques uniformes, il convient pour l'usage avec des conceptions hybrides de conseil multicouche de verre époxyde.



Troisièmement, de bas matchs de coefficient d'expansion de dans-avion à cuivrer, il tient compte des assemblées montées extérieures plus dignes de confiance ; idéal pour des applications sensibles au changement de température et stabilité dimensionnelle d'objet exposé à l'excellente.



Capacité de carte PCB
Matériel de carte PCB : composé rempli en céramique de PTFE
Désignation : RO3006
Constante diélectrique : 6,15 ±0.3 (processus)
6,5 (conception)
Compte de couche : 2 couches, carte PCB multicouche et hybride
Poids de cuivre : 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Épaisseur de carte PCB : 10mil (0.254mm), 25mil (0.635mm)
50mil (1.27mm)
Taille de carte PCB : ≤400mm X 500mm
Masque de soudure : Etc. vert, noir, bleu, jaune, rouge.
Finition extérieure : Cuivre nu, HASL, ENIG, OSP etc….




RO3006 PCBs à haute fréquence sont disponibles avec double dégrossi, multicouche et la construction hybride, 0.5oz à 2oz a fini de cuivre, la taille épaisse et maximum 400mm de 0.3mm à de 1.3mm de 500mm, la finition extérieure avec le cuivre nu, la mise à niveau chaude d'air, l'or etc. d'immersion.



Revêtement épais du panneau 10mil 25mil 50mil de carte PCB de Rogers 3006 1



Les applications typiques sont des demandes des véhicules à moteur de radardes antennes de GPS, des amplificateurs de puissance et des antennes, des antennes de correction de communications sans fil, l'émission directe etc. satellite.



Revêtement épais du panneau 10mil 25mil 50mil de carte PCB de Rogers 3006 2



La couleur de base de la carte PCB RO3006 est blanche.



Le processus de fabrication de la carte PCB RO3006 à haute fréquence est semblable à la carte PCB de PTFE standard, ainsi il convient au processus de fabrication de volume gagnant le marché avantageux.



La couleur de base de la carte PCB RO3006 est blanche.



Le processus de fabrication de la carte PCB RO3006 à haute fréquence est semblable à la carte PCB de PTFE standard, ainsi il convient au processus de fabrication de volume gagnant le marché avantageux.



Au cas où vous auriez toutes les questions, sentez-vous svp libre pour nous contacter.



Merci de votre lecture.



Annexe : Fiche technique RO3006

Valeur RO3006 typique
Propriété RO3006 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 6.15±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 a maintenu Stripline
Constante diélectrique, εDesign 6,5 Z   8GHz à 40 gigahertz Méthode de longueur de phase différentielle
Facteur de dissipation, tanδ 0,002 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficient thermique de ε -262 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Stabilité dimensionnelle 0,27
0,15
X
Y
mm/m COND A IPC-TM-650 2.2.4
Résistivité volumique 105   MΩ.cm COND A IPC 2.5.17.1
Résistivité extérieure 105   COND A IPC 2.5.17.1
Module de tension 1498
1293
X
Y
MPA 23℃ ASTM D 638
Absorption d'humidité 0,02   % D48/50 IPC-TM-650 2.6.2.1
La chaleur spécifique 0,86   j/g/k   Calculé
Conduction thermique 0,79   W/M/K 50℃ ASTM D 5470
Coefficient de dilatation thermique
(- 55 à 288℃)
17
17
24
X
Y
Z
ppm/℃ Rhésus de 23℃/50% IPC-TM-650 2.4.4.1
Le TD 500   ℃ TGA   ASTM D 3850
Densité 2,6   gm/cm3 23℃ ASTM D 792
Peau de cuivre Stength 7,1   Ib/in. 1oz, EDC après flotteur de soudure IPC-TM 2.4.8
Inflammabilité V-0       UL 94
Processus sans plomb compatible Oui
