Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | Polyimide | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.2mm | Taille de carte PCB: | 32,25 x 68.17mm |
| Coverlay: | Noir | Silkscreen: | blanc |
| Poids de cuivre: | 1OZ | Finition extérieure: | Or d'immersion |
| Surligner: | Panneau flexible noir de carte PCB de Coverlay,panneau flexible de carte PCB de l'en cuivre 1oz,Carte PCB flexible d'en cuivre de 1 once |
||

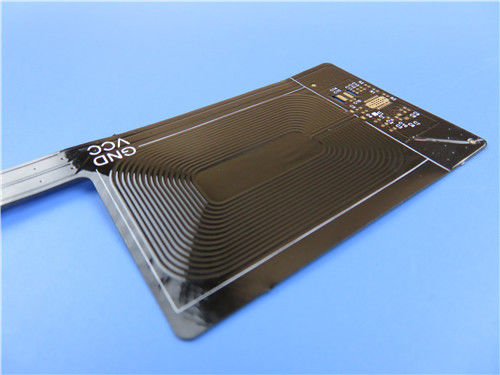

Prototype flexible du circuit de Pritned de double couche (FPC) avec Coverlay noir et or d'immersion pour le RFID
(FPC sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de circuit imprimé flexible pour l'application de l'antenne directrice de Wifi. C'est des 2 couches FPC à 0.2mm épais. Le stratifié bas est d'ITEQ, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber.
Fiche technique de paramètre et
| Taille de carte PCB flexible | 32,25 x 68.17mm |
| Nombre de couches | 2 |
| Type de conseil | Carte PCB flexible |
| Épaisseur de conseil | 0.20mm |
| Matériel de conseil | Polyimide 25µm |
| Fournisseur matériel de conseil | ITEQ |
| Valeur de Tg de matériel de conseil | ℃ 60 |
| Épaisseur de Cu de PTH | µmdu ≥20 |
| Thicknes intérieurs de Cu d'Iayer | NON-DÉTERMINÉ |
| Épaisseur extérieure de Cu | µm 35 |
| Couleur de Coverlay | Noir |
| Nombre de Coverlay | 2 |
| Épaisseur de Coverlay | µm 25 |
| Matériel de renfort | non |
| Épaisseur de renfort | NON-DÉTERMINÉ |
| Type d'encre de Silkscreen | IJR-4000 MW300 |
| Fournisseur de Silkscreen | TAIYO |
| Couleur de Silkscreen | Blanc |
| Nombre de Silkscreen | 2 |
| Épluchage de l'essai de Coverlay | Aucun peelable |
| Adhérence de légende | le℃ de 3M 90 aucun épluchage après 3 fois de mn examinent |
| Finition extérieure | Or d'immersion |
| Épaisseur de nickel/d'or | Au : 0.03µm (mn) ; Ni 2-4µm |
| RoHS a exigé | Oui |
| Famability | 94-V0 |
| Essai de choc thermique | Passage, -25℃±125℃, 1000 cycles. |
| Contrainte thermique | Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage. |
| Fonction | Essai électrique de passage de 100% |
| Exécution | Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C |
Caractéristiques et avantages
Excellente flexibilité
Réduction du volume
Réduction de poids
Cohérence d'assemblée
Fiabilité accrue
L'extrémité peut être entière soudée
Continuité du traitement
Foyer sur le bas à la production de masse moyenne
Répondre à vos besoins de carte électronique de prototypage de carte PCB d'amasser la production de masse.
Applications
Câble plat flexible, panneau mou de clavier numérique médical, panneau mou d'affichage à LED
Brève introduction de FPC
La carte électronique flexible (FPC) désigné sous le nom « du conseil mou ». Dans l'industrie, FPC est une carte électronique faite de substrat isolant flexible (film principalement de polyimide ou de polyester), qui a beaucoup d'avantages que les cartes électronique rigides n'ont pas. Par exemple, il peut être librement plié, enroulé, plié. Le volume de produits électroniques peut être considérablement réduit à l'aide de FPC, qui convient au développement des produits électroniques en direction de la haute densité, de la miniaturisation et de la fiabilité élevée. Par conséquent, FPC a été très utilisé dans aérospatial, les militaires, la communication mobile, l'ordinateur portable, les périphériques d'ordinateur, le PDA, l'appareil photo numérique et d'autres champs ou produits.
FPC a également les avantages de la bonne dissipation thermique, du solderability, du support facile et du coût bas.
La carte électronique flexible a une couche, deux couches et conseil multicouche. La matière première est stratifié plaqué de polyimide. Ce genre de matériel a la résistance du feu vif et la bonne stabilité dimensionnelle. C'est le produit fini par le pressurage avec le film de revêtement qui a la protection mécanique et la bonne isolation électrique. Les conducteurs extérieurs et intérieurs des cartes électronique doubles faces et multicouche sont métallisés pour réaliser la connexion électrique des couches intérieures et externes.
La fonction de la carte flexible peut être divisée en quatre sortes, à savoir, menez la ligne, le circuit imprimé, le connecteur et le système intégré multifonctionnel, qui couvrent le système auxiliaire d'ordinateur, de périphérique d'ordinateur, l'appareil électrodomestique du consommateur et l'automobile, etc.
