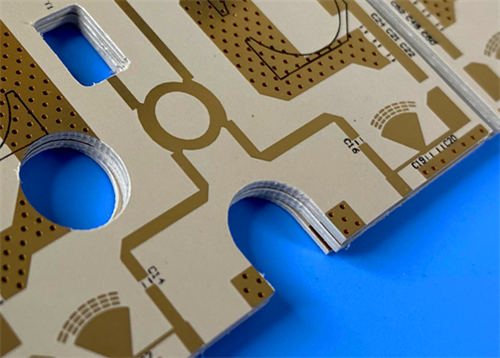

PCB PTFE haute fréquence DiClad 527 20 mil double face

Ce PCB haute fréquence rigide à 2 couches personnalisé utilise RogersDiClad 527Substrat en PTFE renforcé de fibre de verre, conçu pour les applications de circuits RF et micro-ondes de haute précision et à faibles pertes. La carte est construite avec une finition de surface dorée par immersion, une sérigraphie noire sur la couche supérieure, sans sérigraphie inférieure et une structure sans masque de soudure double face.

Spécification des PCB

Structure d'empilement de couches de PCB

Illustrations et normes de qualité

Format de l'illustration : les fichiers de fabrication sont fournis au format standard Gerber RS-274-X, la spécification universelle de l'industrie qui garantit une configuration de circuit précise et une compatibilité totale de production.

Norme de qualité : chaque PCB répond aux normes de fiabilité IPC-Class-2, garantissant les exigences de performance et de durabilité pour les applications électroniques commerciales et industrielles.

Couverture de l'approvisionnement : une expédition mondiale et des calendriers de livraison flexibles sont disponibles pour s'adapter aux calendriers variés des projets, garantissant ainsi un approvisionnement mondial stable.

Présentation du matériau DiClad 527

Rogers DiClad 527 est un substrat composite PTFE renforcé de fibre de verre tissé haute performance spécialement développé pour la fabrication de PCB haute fréquence. Doté d'une proportion fibre de verre/PTFE précisément calibrée, ce matériau offre une constante diélectrique stable et une stabilité dimensionnelle supérieure par rapport aux substrats PTFE traditionnels. Sa composition structurelle raffinée garantit un enregistrement précis des circuits et des performances électriques constantes pour les conceptions avancées de circuits haute fréquence.

Caractéristiques de performance des matériaux de base

1. Propriétés diélectriques stables à faible perte

Il maintient une constante diélectrique stable allant de 2,4 à 2,6 à 1 MHz et 10 GHz, associée à un facteur de dissipation ultra-faible de 0,0017 à 10 GHz, minimisant efficacement l'atténuation du signal haute fréquence et la distorsion de phase.

2. Stabilité diélectrique thermique fiable

Le matériau présente un coefficient thermique stable de constante diélectrique à -153 ppm/°C sur une large plage de températures allant de -10°C à 140°C, maintenant des performances diélectriques stables dans des environnements thermiques fluctuants.

3. Excellente stabilité structurelle

Son coefficient de dilatation thermique bien adapté offre des caractéristiques de dilatation thermique équilibrées, ce qui réduit considérablement les contraintes thermiques et la déformation structurelle pendant les cycles de température, garantissant ainsi une fiabilité mécanique exceptionnelle à long terme.

4. Adaptabilité environnementale supérieure

Bénéficiant d'un taux d'absorption d'humidité ultra-faible de 0,03 %, le matériau génère une variation négligeable des performances dans des conditions de forte humidité, tandis que son excellente résistance chimique permet un fonctionnement fiable dans des environnements de travail difficiles et complexes.

Scénarios d'application typiques

Soutenus par une perte haute fréquence ultra-faible, une stabilité dimensionnelle exceptionnelle, des caractéristiques électriques uniformes et une adaptabilité environnementale fiable, les PCB DiClad 527 sont largement adoptés dans les systèmes RF et micro-ondes de haute précision pour diverses applications professionnelles, comme indiqué ci-dessous :

-Réseaux d'alimentation radar et systèmes de guidage

-Équipement de réseau multiéléments commercial

-Antennes de station de base à faible perte et antennes radio numériques

-Filtres RF, coupleurs et modules LNA hautes performances
