Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | Polyimide | Compte de couche: | 1 couche |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.15mm | Taille de carte PCB: | 64,23 x 35.74mm |
| Coverlay: | jaune | Silkscreen: | blanc |
| Poids de cuivre: | 1OZ | Finition extérieure: | Or d'immersion |
| Mettre en évidence: | Panneau flexible de carte PCB de contre- clavier numérique,Panneau flexible de carte PCB du Polyimide 25um,Carte flexible du Polyimide 25um |
||

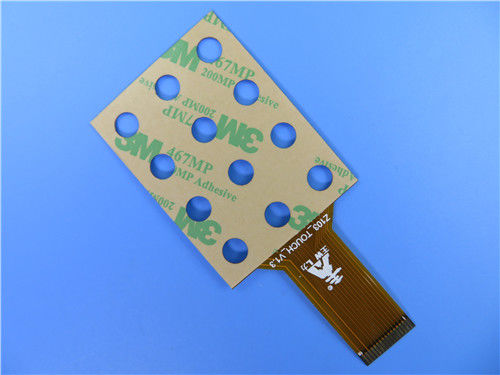

Carte électronique flexible à une seule couche avec 3M Tape et l'or d'immersion pour des claviers numériques
(FPC sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de circuit imprimé flexible pour l'application du contre- clavier numérique. C'est un FPC à une seule couche à 0.15mm épais. Le stratifié bas est de Shengyi, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Le renfort de Polyimide est appliqué sur la tête de insertion.
Fiche technique de paramètre et
| Taille de carte PCB flexible | 64,23 x 35.74mm |
| Nombre de couches | 1 |
| Type de conseil | Carte PCB flexible |
| Épaisseur de conseil | 0.15mm |
| Matériel de conseil | Polyimide 25µm |
| Fournisseur matériel de conseil | Shengyi |
| Valeur de Tg de matériel de conseil | ℃ 60 |
| Épaisseur de Cu de PTH | µmdu ≥20 |
| Thicknes intérieurs de Cu d'Iayer | NON-DÉTERMINÉ |
| Épaisseur extérieure de Cu | µm 35 |
| Couleur de Coverlay | Jaune |
| Nombre de Coverlay | 2 |
| Épaisseur de Coverlay | µm 25 |
| Matériel de renfort | Polyimide Stiffner, 3M Tape |
| Épaisseur de renfort | 0.2mm |
| Type d'encre de Silkscreen | IJR-4000 MW300 |
| Fournisseur de Silkscreen | TAIYO |
| Couleur de Silkscreen | Blanc |
| Nombre de Silkscreen | 1 |
| Épluchage de l'essai de Coverlay | Aucun peelable |
| Adhérence de légende | le℃ de 3M 90 aucun épluchage après 3 fois de mn examinent |
| Finition extérieure | Or d'immersion |
| Épaisseur de nickel/d'or | Au : 0.03µm (mn) ; Ni 2-4µm |
| RoHS a exigé | Oui |
| Famability | 94-V0 |
| Essai de choc thermique | Passage, -25℃±125℃, 1000 cycles. |
| Contrainte thermique | Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage. |
| Fonction | Essai électrique de passage de 100% |
| Exécution | Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C |
Caractéristiques et avantages
Excellente flexibilité
Réduction du volume
Réduction de poids
Cohérence d'assemblée
Fiabilité accrue
L'extrémité peut être entière soudée
Coût bas
Continuité du traitement
Grand service à la clientèle
La livraison à l'heure : >98%
Applications
Entrez en contact avec la ceinture de l'imprimante à jet d'encre, panneau mou industriel de contrôleur de température de contrôle, panneau de câble de clavier numérique de comprimé
Brève introduction de FPC
La carte électronique flexible (FPC) désigné sous le nom « du conseil mou ». Dans l'industrie, FPC est une carte électronique faite de substrat isolant flexible (film principalement de polyimide ou de polyester), qui a beaucoup d'avantages que les cartes électronique rigides n'ont pas. Par exemple, il peut être librement plié, enroulé, plié. Le volume de produits électroniques peut être considérablement réduit à l'aide de FPC, qui convient au développement des produits électroniques en direction de la haute densité, de la miniaturisation et de la fiabilité élevée. Par conséquent, FPC a été très utilisé dans aérospatial, les militaires, la communication mobile, l'ordinateur portable, les périphériques d'ordinateur, le PDA, l'appareil photo numérique et d'autres champs ou produits.
FPC a également les avantages de la bonne dissipation thermique, du solderability, du support facile et du coût bas.
La carte électronique flexible a une couche, deux couches et conseil multicouche. La matière première est stratifié plaqué de polyimide. Ce genre de matériel a la résistance du feu vif et la bonne stabilité dimensionnelle. C'est le produit fini par le pressurage avec le film de revêtement qui a la protection mécanique et la bonne isolation électrique. Les conducteurs extérieurs et intérieurs des cartes électronique doubles faces et multicouche sont métallisés pour réaliser la connexion électrique des couches intérieures et externes.
La fonction de la carte flexible peut être divisée en quatre sortes, à savoir, menez la ligne, le circuit imprimé, le connecteur et le système intégré multifonctionnel, qui couvrent le système auxiliaire d'ordinateur, de périphérique d'ordinateur, l'appareil électrodomestique du consommateur et l'automobile, etc.
