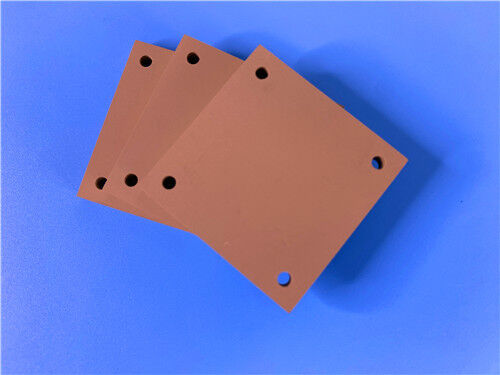

60mil Rogers TMM10 PCB Finition OSP à face unique

Ce PCB haute fréquence rigide monocouche personnalisé utiliseRogers TMM10Stratifié composite thermodurci pour micro-ondes, offrant les avantages combinés des substrats en céramique et en PTFE avec une fabricabilité améliorée. Il présente une construction sans masque de soudure et sans sérigraphie avec finition de surface OSP. Toutes les unités sont testées électriquement à 100 % avant la livraison pour garantir une intégrité structurelle fiable et des performances RF/micro-ondes stables pour des applications haute fréquence de précision.

Spécifications des PCB

Structure d'empilement de couches de PCB

Conformité des illustrations et de la qualité

Format de l'illustration : fabriqué avec les données standard Gerber RS-274-X pour un motif précis et une compatibilité universelle des processus.

Conformité de qualité : Entièrement conforme aux critères IPC-Class-2 pour garantir des performances électriques constantes et une fiabilité structurelle.

Capacité d'approvisionnement mondiale : prend en charge la livraison dans le monde entier pour répondre aux applications mondiales de PCB haute fréquence.

Profil de matériau Rogers TMM10

Rogers TMM10 est un stratifié diélectrique composite thermodurci pour micro-ondes haute performance. Il intègre les caractéristiques supérieures des substrats traditionnels en PTFE et en céramique tout en éliminant les limitations mécaniques inhérentes et les flux de travail de traitement compliqués des matériaux haute fréquence conventionnels. Ce matériau offre une stabilité électrique exceptionnelle, une robustesse mécanique fiable et une fabricabilité simplifiée, ce qui le rend idéal pour diverses conceptions de circuits micro-ondes de haute précision.

Avantages matériels

Stabilité mécanique supérieure : résiste au fluage et à l'écoulement à froid sous des contraintes de fonctionnement continues, en maintenant une géométrie de circuit précise et des performances haute fréquence stables à long terme.

Excellente compatibilité chimique : tolère les produits chimiques standard de traitement des PCB, minimisant les dommages au substrat et optimisant le rendement de fabrication et la stabilité de la qualité.

Processus de placage simplifié : élimine le prétraitement au naphtanate de sodium pour le placage autocatalytique, rationalisant ainsi la fabrication et réduisant les coûts de production.

Fiabilité élevée de la liaison des fils : la structure stable de la résine thermodurcie permet une capacité de liaison des fils fiable pour les applications d'emballage de précision haut de gamme.

Domaines d'application typiques

Combinant une constante diélectrique élevée, une perte haute fréquence ultra-faible, une dilatation thermique adaptée au cuivre et une adaptabilité supérieure des processus, les PCB basés sur le TMM10 de Rogers sont largement utilisés dans les systèmes de communication par micro-ondes et par satellite de haute précision :

• Équipement de test de puces semi-conductrices de haute précision
• Composants polarisants diélectriques micro-ondes
• Modules du système de communication par satellite
• Antennes GPS, antennes patch et systèmes d'antennes haute fréquence
