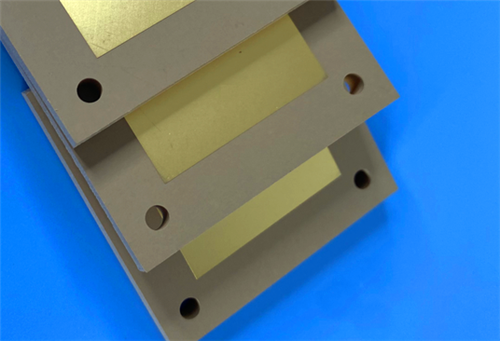

PCB TP440 à double face sur substrat de 0,5 mm avec or par immersion

Il s'agit d'un PCB rigide haute fréquence sur mesure à deux couches construit avec du matériel diélectrique thermoplastique Wangling TP440, conçu pour des applications de radiofréquence à haute stabilité et des antennes miniatures.Il adopte une finition de surface en or immersion sans masque de soudure et sérigraphie des deux côtés.

Spécification des PCB

Structure de l'empilement de couches de PCB

Les œuvres d'art et les normes de qualité

Format de l'œuvre d'art: adopte le format RS-274-X standard Gerber, la norme industrielle universelle pour la fabrication de PCB.

Norme de conformité de la qualité: entièrement conforme à la norme de fiabilité industrielle IPC-Classe 2, la spécification principale pour les produits électroniques commerciaux et industriels.

Disponibilité de l'approvisionnement: Prise en charge de la livraison mondiale et du service après-vente technique professionnel dans le monde entier.il peut fournir de manière stable des produits de PCB haute fréquence TP440 qualifiés à des clients dans diverses régions.

Wangling TP440 Vue d'ensemble du matériel

La série Wangling TP est un matériau diélectrique thermoplastique à haute fréquence exclusif à l'industrie.Les stratifiés de type TP adoptent une structure composite de poudre de céramique et de résine d'oxyde de polyphényléne (PPO)La constante diélectrique peut être réglée avec précision et souplesse en modifiant le rapport de mélange de remplissage céramique et de résine PPO.Avec une technologie de production spécialisée, ce matériau offre des performances diélectriques exceptionnelles à haute fréquence et une fiabilité de fonctionnement à long terme.

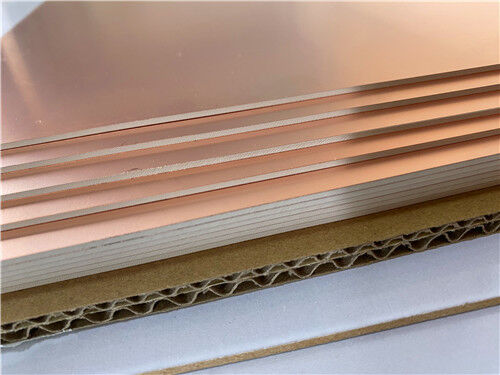

Définition de classification des matériaux: TP désigne un substrat diélectrique lisse non revêtu de cuivre; TP-1 représente un matériau revêtu de cuivre à une face; TP-2 représente un matériau revêtu de cuivre à deux faces.Le substrat utilisé dans ce PCB est un matériau TP440 recouvert de cuivre à double face, qui est un modèle mature et courant de WanglingSérie TPles substrats à haute fréquence.

Caractéristiques de performance des matériaux de base

Performance diélectrique réglable et stable

Le TP440 est doté d'un DK réglable (3.0 ̊25) avec des valeurs standard en option.d'une largeur n'excédant pas 10 mm,.

Résistance à haute température

Il assure un fonctionnement stable à long terme à -100°C à +150°C avec une résistance supérieure aux basses températures.

Personnalisation flexible et usine supérieure

Le matériau supporte une épaisseur personnalisée à partir de 0,5 mm. Il offre une meilleure adhérence au cuivre que les substrats céramiques et permet divers procédés d'usinage, y compris le forage, le décapage, le décapage, le décapage, le décapage, le décapage et le décapage.le broyage et la gravure.

Une excellente adaptabilité à l'environnement

Il est doté d'une résistance aux radiations exceptionnelle et d'un faible dégagement, offrant des performances stables pour des scénarios difficiles et de haute fiabilité tels que les systèmes aérospatiaux et d'armes.

Scénarios d'application typiques

Bénéficiant de performances stables à haute fréquence, d'une adaptabilité à des températures extrêmement larges, d'une compatibilité miniaturisée et d'une excellente machinabilité,ce PCB TP440 est largement applicable aux antennes miniatures de haute précision et aux champs de transmission de signaux spéciaux de radiofréquence, y compris:

- Systèmes d'antenne GPS

- Équipement d'antenne de navigation Beidou

- modules de signaux à micro-ondes à missiles

- Circuits d'induction de précision à fusible

- diverses antennes miniaturisées à haute fréquence
