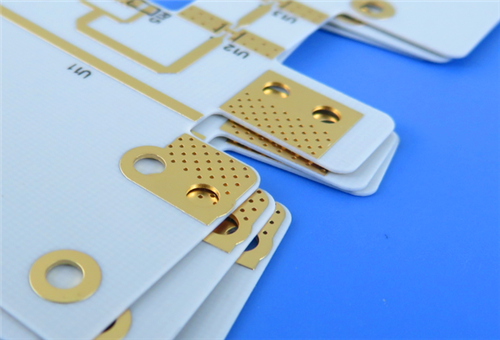

RF PCB 2 couches 20mil RO4835 substrat noir sérigraphie or par immersion

Ce PCB est une carte haute fréquence rigide à 2 couches personnalisée fabriquée à l'aide d'un stratifié diélectrique d'hydrocarbure Rogers RO4835, conçue pour des applications de circuits RF et micro-ondes économiques et de haute stabilité. Il présente une finition de surface dorée par immersion, une sérigraphie noire sur la face supérieure uniquement (pas de sérigraphie inférieure) et une structure double face totalement sans masque de soudure. Tous les plots de soudure sont exempts de sérigraphie pour garantir une qualité de soudure constante.

Spécification des PCB

Structure d'empilement de couches de PCB

Illustrations et normes de qualité

Format de l'illustration : fabriqué avec des fichiers standard Gerber RS-274-X pour garantir une configuration de circuit précise et une compatibilité totale de production.

Norme de qualité : strictement fabriqué et inspecté selon les normes IPC-Class-2 pour garantir des performances stables et une durabilité à long terme pour une utilisation industrielle et commerciale.

Couverture des services : des services d'expédition mondiaux sont disponibles pour fournir un approvisionnement en produits stable et fiable pour les projets de PCB haute fréquence dans le monde entier.

Présentation du matériau RO4835

Rogers RO4835 est un stratifié haute fréquence à base d'hydrocarbures de première qualité offrant une stabilité à haute température et une résistance à l'oxydation supérieures à celles des substrats micro-ondes thermodurcissables classiques. Il présente des propriétés électriques et mécaniques très cohérentes avec le classiqueRO4350Bsérie, offrant des performances haute fréquence fiables tout en permettant une fabrication de masse rentable. Entièrement compatible avec les processus de fabrication standard FR-4, le matériau simplifie les flux de production et améliore l'efficacité de la fabrication. Équipé d'une feuille de cuivre traitée inverse LoPro exclusive à Rogers, le RO4835 atteint une perte d'insertion ultra faible, ce qui en fait une solution idéale pour les conceptions de circuits RF de haute précision et sensibles aux pertes.

Caractéristiques de performance des matériaux de base

Conformité aux normes : conforme aux normes RoHS UL 94 V-0 et IPC-4103, le matériau offre des performances sûres, standardisées et fiables pour les applications électroniques commerciales, industrielles et automobiles.

Perte haute fréquence faible et stable : il maintient un DK stable de 3,48 ± 0,05 et un DF ultra-faible de 0,0037 à 10 GHz, minimisant l'atténuation et la distorsion du signal pour garantir une transmission précise et stable du signal haute fréquence.

Résistance thermique supérieure : avec une Tg supérieure à 280 °C, le matériau présente une excellente stabilité thermique, résistant à la dégradation structurelle et des performances lors d'un traitement et d'un fonctionnement à haute température pour une durée de vie prolongée.

Performances de dilatation thermique contrôlables : les paramètres CTE optimisés réduisent la dilatation thermique et la déformation pendant les cycles de température, maintenant l'intégrité structurelle et améliorant la fiabilité globale des PCB dans des environnements thermiques variables.

Excellente résistance à l'oxydation et compatibilité avec les processus : il offre une grande résistance à l'oxydation et une compatibilité totale avec les processus sans plomb, empêchant le cloquage et le délaminage pour permettre une production de masse stable et à haut rendement.

Tolérance diélectrique précise et stabilité structurelle : la tolérance DK étroite prend en charge un contrôle précis de l'impédance et une adaptation du signal pour les conceptions haute fréquence, tandis que la faible expansion de l'axe Z stabilise les vias plaqués pour une qualité de fabrication constante.

Performances complètes et rentables : intégrant des performances haute fréquence fiables, des propriétés mécaniques stables et une bonne fabricabilité, le RO4835 est un substrat à haute performance et idéal pour les radars automobiles, les micro-ondes et les dispositifs RF produits en série.

Scénarios d'application typiques

Tirant parti de sa faible perte diélectrique haute fréquence, de sa stabilité thermique exceptionnelle, de sa résistance supérieure à l'oxydation et de sa transformabilité rentable, les PCB construits avec le stratifié Rogers RO4835 sont largement utilisés dans les systèmes RF et micro-ondes hautes performances pour divers scénarios industriels et commerciaux :

• Systèmes radar automobiles et dispositifs de détection de haute précision
• Équipement de communication micro-ondes point à point
• Modules amplificateurs de puissance haute fréquence
• Systèmes radar multiéléments
• Composants fonctionnels RF hautes performances
