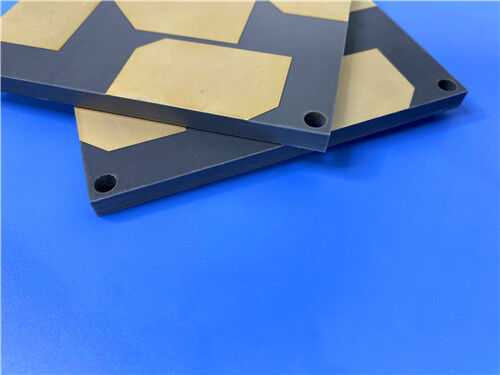

0.2mm Ultra-Fin 2 Couches F4BME245 RF PCB Immersion Or Circuit Nu

Ce PCB offre des performances micro-ondes ultra-minces pour le matériel RF et radar, construit comme un circuit rigide double face personnalisé basé sur le stratifié composite PTFE Wangling F4BME245.6 mm × 47 mm et maintenu à une étanchéité ±0.15 mm de tolérance dimensionnelle, cette planche finie n'a qu'une épaisseur de 0,2 mm. Elle adopte une finition de surface en or d'immersion; aucun masque de soudure ou sérigraphie n'est appliqué des deux côtés,en laissant les caractéristiques en cuivre complètement exposées pour une transmission de signal à haute fréquence optimiséeLa capacité de routage en ligne fine atteint 4/7 mil minimum de trace et d'espace, associée à une taille minimale de trou de 0,5 mm pour accueillir un montage mixte de composants SMT à travers le trou et sur le côté supérieur.Chaque unité subit un test électrique complet avant expédition., est conforme aux normes de qualité IPC-Classe 2, et la livraison dans le monde entier est disponible pour les commandes de prototypes et de lots personnalisés.

Spécifications du PCB

Tous les paramètres de fabrication sont contrôlés avec précision pour préserver l'intégrité stable du signal micro-ondes.

Structure de l'empilement des PCB

Cette pile à deux couches utilise un noyau diélectrique F4BME245 mince, avec une feuille de cuivre stratifiée des deux côtés du substrat pour maintenir une réponse électrique constante à travers les bandes micro-ondes.Voir le tableau ci-dessous pour une ventilation complète des couches.

Statistiques sur les PCB

Cette disposition combine des plaquettes à trous et des plaquettes SMT montées en haut. Tous les fichiers de conception peuvent être fournis au format standard Gerber RS-274-X, compatible avec les systèmes de fabrication et d'inspection de PCB traditionnels.Le tableau ci-dessous répertorie les statistiques de mise en page pour cette conception.

L'introduction du F4BME245

Le F4BME245 de Wangling est un laminaire composite PTFE haute performance conçu pour des applications RF et micro-ondes exigeantes.Il offre une qualité supérieure., des propriétés électriques cohérentes.

Ce matériau de nouvelle génération surpasse de manière significative son prédécesseur, le F4B245, offrant une perte diélectrique plus faible, une résistance à l'isolation plus élevée et une stabilité accrue.substitut national de haute performance des stratifiés importés comparables.

F4BME245: revêtu de cuivre RTF (Reverse-Treated Foil). Cette configuration offre des performances supérieures à faible PIM, permet une gravure plus précise pour les circuits à lignes fines et réduit les pertes de conducteurs,ce qui le rend idéal pour des conceptions de haute précision.

Caractéristiques et avantages:

• Les propriétés électriques et mécaniques du F4BME245 peuvent être réglées avec précision en modifiant la proportion de PTFE et de tissu en fibre de verre dans la structure composite.Cela prend en charge des constantes diélectriques personnalisées tout en conservant des performances à faible perte et une meilleure stabilité dimensionnelle.
• L'augmentation de la charge en fibre de verre produit une constante diélectrique plus élevée, ce qui améliore la stabilité dimensionnelle, réduit le coefficient de dilatation thermique et réduit la dérive de température.
• La formulation du matériau comporte un compromis équilibré: une proportion plus élevée de fibre de verre peut entraîner une légère augmentation de la perte diélectrique.
• Cette conception flexible des matériaux permet aux ingénieurs RF de choisir la qualité la plus appropriée, en trouvant un équilibre idéal entre les performances électriques, la résistance mécanique et la fabrication.

Quelques utilisations typiques:

• Micro-ondes, RF et radar
• Les composants passifs
• Parties de puissance, accouplages, combinateurs
• Réseaux d'alimentation, antennes à réseau en phase
• Communication par satellite, antennes de la station de base

Résumé

Conçu pour les circuits micro-ondes et RF de haute précision, ce PCB F4BME245 à 2 couches ultra-mince est revêtu d'un revêtement en or par immersion et est entièrement conforme aux exigences de l'IPC-Classe-2.Chaque panneau fini passe une inspection électrique complète avant expéditionSa construction en cuivre nu sans masque de soudure ou écran à soie minimise les interférences de signal, tandis que le substrat F4BME245 à faible perte préserve des performances RF stables.Il fonctionne bien pour les composants de micro-ondes passifs, les antennes de réseau en phase et le matériel de communication par satellite, avec support pour le transport maritime mondial.
