2 oz de cuivre F4BM255 PCB masque de soudure vert immersion finition dorée

Le F4BM255 est un circuit imprimé haute fréquence de 3 mm d'épaisseur conçu pour les systèmes professionnels de transmission de signaux micro-ondes et RF.finition dorée par immersion à double face, masque de soudage vert et écran de soie blanc, ce PCB amélioré offre une excellente stabilité électrique et des performances à haute fréquence constantes par rapport aux PCB classiques.Plaques F4BIl soutient la production de lots commerciaux à grande échelle avec une excellente efficacité en termes de coûts, servant de remplacement de premier ordre pour les substrats à micro-ondes importés pour la communication,Applications radar et par satellite.

Les PCBLes spécifications

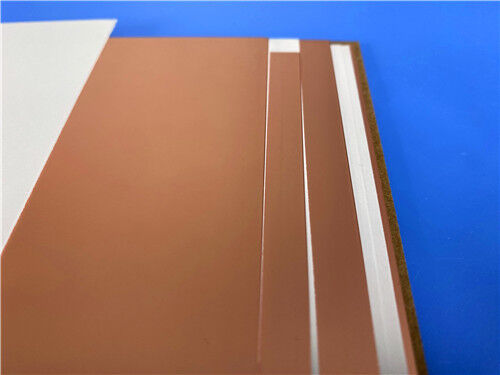

F4BM255 Introduction au matériel

Ce substrat à micro-ondes adopte une structure composite de qualité supérieure composée de tissu en fibre de verre de haute qualité, de résine PTFE et de film PTFE,fabriqués par proportionnement scientifique et par pressage rigoureux à haute précisionComparé aux matériaux F4B traditionnels, le F4BM255 est doté d'une plage de constantes diélectriques réglables plus large, d'une perte diélectrique plus faible,une résistance à l'isolation plus élevée et une performance électrique globale plus stableLa formule du matériau réalise un ajustement flexible des paramètres en modifiant la proportion de résine PTFE et de tissu en fibre de verre: une teneur plus élevée en fibre de verre améliore efficacement la stabilité dimensionnelle,réduit le coefficient de dilatation thermique et la dérive de température, tout en augmentant légèrement la perte diélectrique pour obtenir une performance globale équilibrée.

Le F4BM et le F4BME partagent la même formule de couche diélectrique, et leurs différences de performance proviennent principalement de l'appariement des types de feuilles de cuivre pour s'adapter à différents scénarios d'application.Le F4BM est associé à une feuille de cuivre ED, adapté aux applications sans indicateurs PIM stricts.un contrôle de circuit plus précis et une perte de conducteur plus faible pour des scénarios de haute précision à haute fréquence.

Différence entre les matériaux F4BM et F4BME

Le F4BM et le F4BME présentent la même structure du noyau diélectrique, avec des différences de performance principalement dérivées de matériaux de feuille de cuivre assortis pour des exigences d'application différenciées:

Série F4BM: équipée d'une feuille de cuivre ED standard, adaptée aux projets de micro-ondes et de RF généraux sans restrictions de spécifications PIM,offrant des performances à coût élevé pour un déploiement commercial massif.

Série F4BME: adopte une feuille de cuivre RTF inversée, offrant d'excellentes performances PIM, une précision de contrôle de circuit plus fine et une perte de conducteur plus faible,d'une puissance de sortie supérieure à 50 W,.

Principales caractéristiques de performance

Constante diélectrique personnalisable: prend en charge les valeurs DK réglables de 2,17 à 3,0 avec une personnalisation complète,permettant une correspondance précise des paramètres pour s'adapter à diverses conditions de fonctionnement des circuits RF et micro-ondes.

Perte à haute fréquence ultra-faible: adopte une formule de mélange optimisée de résine PTFE et de tissu en fibre de verre pour minimiser l'atténuation du signal, en assurant un nettoyage,transmission stable et de haute qualité du signal micro-ondes.

Excellente performance PIM (version F4BME): la variante F4BME améliorée utilise une feuille de cuivre RTF inversée pour fournir des indicateurs PIM exceptionnels,une perte de conducteur plus faible et un contrôle de circuit plus précis pour des systèmes RF de haute précision à faible interférence.

Stabilité dimensionnelle et thermique supérieure: la proportion réglable de fibre de verre réduit efficacement le coefficient de dilatation thermique et la dérive de température,maintenir une précision structurelle stable même dans des environnements à température variable.

Forte adaptabilité environnementale: présente une résistance aux rayonnements fiable et des caractéristiques de dégagement ultra-faible, adaptées à des scénarios de travail industriels et aérospatiaux extrêmes et complexes.

Des performances élevées en termes de coût et de production de masse: disponibles dans des tailles diversifiées et soutenus par des processus de fabrication par lots matures,fournir un approvisionnement commercial stable et réduire efficacement les coûts globaux du projet pour le déploiement d'équipements à haute fréquence à grande échelle.

Applications typiques

Avec des performances à haute fréquence à faible perte, des paramètres diélectriques stables et une excellente adaptabilité environnementale, les PCB à micro-ondes F4BM255 sont largement utilisés dans les communications commerciales,systèmes de détection radar et de micro-ondes par satellite:

• Appareils à micro-ondes, modules RF et systèmes de détection radar
• Autres appareils pour la fabrication de lampes et de lampes
• Autres appareils pour la fabrication de lampes
• Réseaux d'alimentation et systèmes d'antennes à réseau phasé
• Équipement de communication par satellite et matériel d'antenne de station de base

Conclusion

Le PCB de substrat à micro-ondes F4BM255 se distingue comme une solution de circuit à haute fréquence polyvalente et hautement fiable pour les systèmes RF, micro-ondes et de communication modernes.Équilibrage des paramètres diélectriques personnalisables, très faible perte de signal, et une stabilité dimensionnelle exceptionnelle, cette épaisseur de 3 mm,2 onces de plaque en cuivre avec finition dorée d'immersion fournit des performances électriques constantes dépassant de loin les matériaux F4B standardAvec une feuille de cuivre améliorée F4BME en option pour des performances PIM supérieures, il s'adapte à la fois aux projets commerciaux généraux et aux applications à haute précision et à faible interférence.
