4-couche Rogers RT/duroïde 6202 PCB hybride 1,014 mm plaqué d'or circuit imprimé

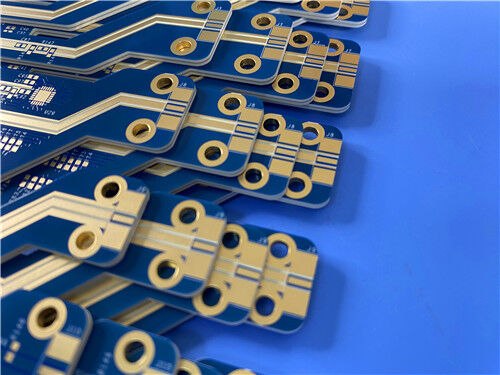

Cet hybride Rogers à 4 couchesNT1polypropylèneest conçu pour des applications de circuits multicouches micro-ondes et RF de haute fiabilité. Il adopte une pile hybride de diélectrique RT/duroïde 6202 de 0,127 mm, de feuille de liaison PP de 0,381 mm et de substrat FR-4 de 0,4 mm,Le PCB est composé d'une couche interne de cuivre et d'une couche externe de cuivre, avec une finition en or par immersion.masque de soudure bleu et écran de soie blanc pour une conductivité stable et un marquage de circuit clairConstruit selon les normes strictes de la classe 3 IPC-6012, il adopte un trou d'épaisseur de cuivre de 25 μm, des trous de prise en résine et une technologie de galvanoplastie remplie via un tampon pour assurer une intégrité structurelle exceptionnelle.d'une épaisseur n'excédant pas 1 mm, des trous de positionnement et des points d'alignement optiques, ce PCB haute fréquence de 110 mm × 35 mm prend en charge l'assemblage précis et la production en série, idéal pour l'aérospatiale, le radar et les systèmes de communication de précision.

Les PCBLes spécifications

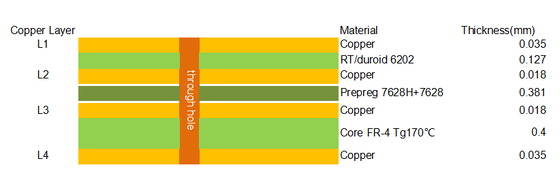

Accumulation de PCB

NT1département d'État

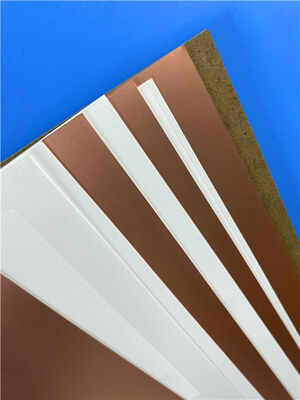

RT/duroid 6202 est un stratifié à haute fréquence professionnel à faible perte de Rogers, personnalisé pour des structures micro-ondes complexes et des circuits RF multicouches de haute précision.Renforcées par des fibres de verre tissées optimisées, le matériau présente un rétrécissement thermique extrêmement faible et une excellente stabilité dimensionnelle.avec un coefficient thermique ultra-faible de constante diélectriqueCes propriétés essentielles assurent des performances électriques très stables dans de larges variations de température.réduire efficacement l'atténuation du signal à haute fréquence et maintenir une intégrité constante du signal pendant le fonctionnement à long terme.

Contrairement aux substrats ordinaires à haute fréquence, le RT/duroïde 6202 offre une excellente compatibilité mécanique avec le papier de cuivre, avec un coefficient d'expansion en plan correspondant et un rétrécissement minimal des gravures.Il évite les déviations de positionnement lors de la production en série et élimine le besoin de double gravure secondaireLe matériau s'adapte à la surface plate, avec des options de feuille de cuivre flexibles allant de 0,5 oz à 2 oz.les conceptions d'empilement multi-couches complexes et non planaresIl est devenu un substrat de haute fiabilité pour l'aérospatiale, la défense, le radar et les équipements de communication par satellite de précision.

Caractéristiques de performance essentielles

Perte ultra-faible de haute fréquence: offre une excellente efficacité de transmission du signal avec une attenuation minimale,intégralement adapté aux exigences de fonctionnement des circuits à micro-ondes à haute fréquence et à ondes millimétriques.

Stabilité dimensionnelle supérieure: un faible taux d'expansion thermique et un rétrécissement de gravure ultra-faible maintiennent une tolérance de positionnement de circuit précise, favorisant une production de lignes fines de haute précision.

Paramètres électriques stables: une tolérance Dk étroite et une dérive à température ultra-faible assurent des performances diélectriques constantes dans des scénarios complexes de fluctuation de température.

Processus de trou de prise de haute fiabilité: les trous de prise de résine et les galvanoplatés remplis via-in-pad éliminent les voies creuses, améliorant l'étanchéité structurelle, la stabilité de la conductivité et la fiabilité du soudage.

Avantage de la structure hybride: combine les performances de haute fréquence RT/duroïde 6202 avec l'efficacité des coûts FR-4, équilibrant les performances RF professionnelles et la rentabilité commerciale.

Applications typiques

• Antennes de série en phase
• Systèmes radar au sol et aéroportés
• Antennes du système de positionnement global
• Les arrière-planes électriques
• Circuits multicouches complexes de haute fiabilité
• Systèmes d'évitement des collisions des compagnies aériennes commerciales
• Réseaux de formation de faisceaux

Conclusion

Construit avec un matériau diélectrique haute fréquence Rogers RT/duroïde 6202 haut de gamme, un traitement avancé par remplissage et une fabrication de classe 3 IPC, ce 4 couchesPCB hybridesoffre des performances électriques à faible perte, une stabilité dimensionnelle précise et une fiabilité thermique supérieure.Il surmonte efficacement la perte de signal et les limites de précision des cartes FR-4 classiques dans des conditions de fonctionnement à haute fréquenceEn combinant un substrat professionnel de qualité micro-ondes avec une structure FR-4 rentable, cette construction hybride optimise les performances globales et l'abordabilité.servant de solution hautement fiable pour l'aérospatiale, la communication par satellite, le radar de précision et les applications complexes de circuits RF multicouches.
