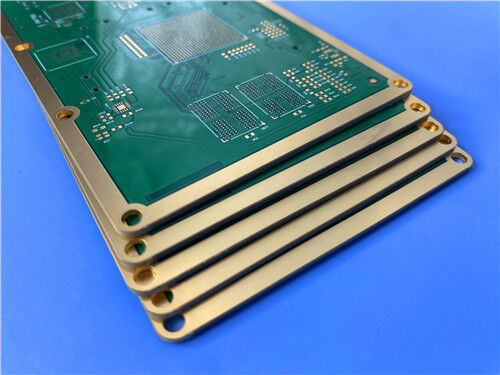

RO3003 + Tg170 FR-4 PCB hybride à quatre couches en PTFE rempli de céramique

Construit comme une carte de circuit imprimé hybride, ce PCB à 4 couches personnalisé coupe 10 millions de RogersRO3003L'épaisseur finie du pressage atteint 0,694 mm, avec un poids de cuivre de 1 oz appliqué à chaque couche.l'ensemble comprend cinq modèles de PCB distincts (5 pièces au total)Il est livré avec un masque de soudage vert imprimé avec écran de soie blanc et une finition de surface en or immersion pour assurer une bonne soudabilité et des performances anti-oxydantes.Une caractéristique remarquable est les rainures contrôlées en profondeur qui sont acheminées de L2 à L4Combinant les résistances à haute fréquence de RO3003 et la robustesse structurelle de FR-4, cette carte hybride est conçue pour les systèmes commerciaux de micro-ondes et de RF.

Spécifications du PCB

En empilant un substrat à haute fréquence Rogers RO3003 et un FR-4 à haute Tg, ce PCB hybride à 4 couches réalise un bon équilibre entre des performances électriques RF de qualité supérieure et une solide intégrité mécanique.La stratification de précision et l'usinage sur mesure garantissent des dimensions stables et un fonctionnement fiable du circuit pour des conceptions complexes de radiofréquence.

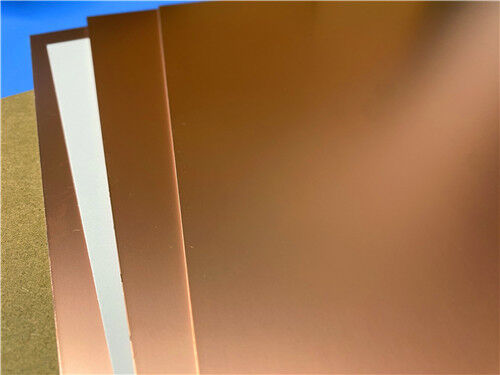

Laminage à haute fréquence Rogers RO3003

RO3003 appartient à la famille RO3000, des stratifiés composites PTFE remplis de céramique conçus pour les applications commerciales de micro-ondes et de RF.La série RO3000 offre des propriétés électriques et mécaniques cohérentes à des prix compétitifsUn trait remarquable: ses caractéristiques mécaniques restent inchangées même en basculant entre différentes constantes diélectriques.Cela permet aux concepteurs de construire des panneaux multicouches avec des matériaux diélectriques mixtes sur des couches séparées, sans se heurter à des problèmes de déformation ou de fiabilité.

RO3003 maintient un coefficient de dilatation thermique (CTE) de 17 ppm/°C sur les axes X et Y, correspondant étroitement au taux de dilatation thermique du cuivre.le rétrécissement typique après la gravure et la cuisson est inférieur à 0Son CTE de l'axe Z indique 24 ppm/°C, ce qui permet une performance fiable des trous placés, même dans des conditions de cycle thermique difficiles.RO3003 conserve également une constante diélectrique très stable à travers les changements de températureLa fabrication peut suivre les flux de travail standard de PCB en PTFE, avec seulement des ajustements mineurs mentionnés dans la directive officielle de fabrication pour les matériaux à haute fréquence RO3000.

Les principaux avantages matériels

• Propriétés mécaniques stables à travers différentes valeurs de Dk, prenant en charge les empilés hybrides multicouches flexibles
• Axe X/Y CTE assorti avec du cuivre, gardant le rétrécissement de gravure minimal et les dimensions constantes
• La faible CTE de l'axe Z améliore la fiabilité du trou traversant plaqué dans des conditions thermiques extrêmes
• La constante diélectrique reste stable avec une variation de température pour maintenir des performances RF constantes
• Compatible avec les procédés de fabrication conventionnels de PCB en PTFE, simplifiant la production
• Le stockage hybride avec Tg170 FR-4 équilibre les performances du signal haute fréquence et la résistance mécanique

Applications typiques

Grâce à son comportement diélectrique stable, sa forte résistance thermique et son contrôle dimensionnel précis, ce PCB hybride à 4 couches RO3003 sert de nombreux secteurs commerciaux de micro-ondes et de RF sans fil:

• Systèmes de radar automobile
• autres appareils pour la télécommunication
• Systèmes de communication cellulaire: amplificateurs de puissance et antennes de stations de base
• autres appareils pour la télécommunication
• Matériel de radiodiffusion directe par satellite
• Liens de données du système de câbles
• Dispositifs de lecture à distance de compteurs
• Appareils à haute fréquence

Conclusion

Ce circuit imprimé hybride à 4 couches personnalisé combine 10 mil Rogers RO3003 PTFE rempli de céramique et Tg170 FR-4. Chaque couche utilise 1 oz de cuivre, fini avec masque de soudure verte, sérigraphie blanche et or immersion.Les rainures à profondeur contrôlée non plaquées entre L2 et L4 sont usinées sur mesure pour répondre aux exigences des circuits RF spécialisés. RO3003 offre une excellente stabilité thermique et un faible rétrécissement, tandis que FR-4 ajoute une rigidité mécanique.communication par satellite, des stations de base cellulaires et d'autres projets de micro-ondes et de RF.
