Carte de circuit imprimé hybride Rogers RO4003C 4 couches 0,75 mm plaquée or 2u"

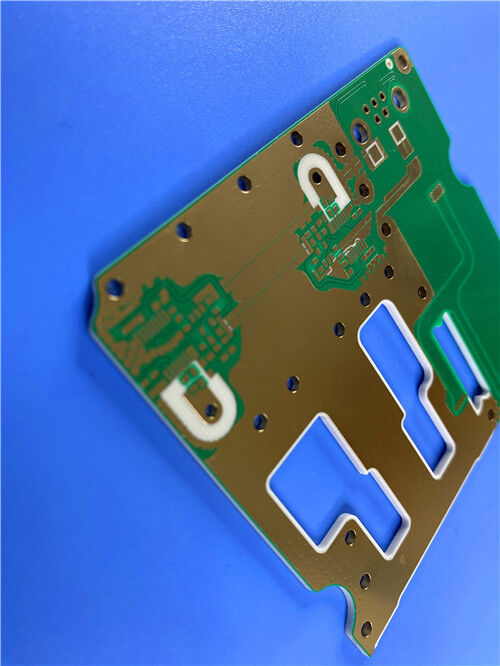

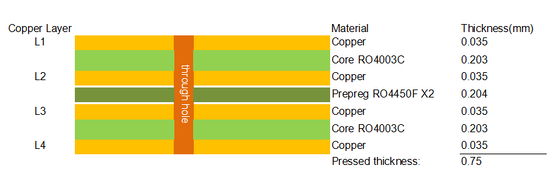

This high-precision 4-layer Rogers RO4003C hybrid PCB is professionally manufactured for high-frequency RF and microwave circuit applications that demand stable electrical performance and high fabrication consistencyEn adoptant un empilement hybride symétrique avec un diélectrique RO4003C de 0,203 mm des deux côtés et un pré-étagé de liaison RO4450F au milieu, la carte obtient une épaisseur standard de laminage pressé de 0,75 mm.Chaque couche conductrice est conçue avec 1 oz d'épaisseur de cuivre fini, assurant une conduction uniforme du courant et une transmission stable du signal à haute fréquence.

En ce qui concerne la finition de surface et la sérigraphie, elle comporte un masque de soudure vert avec des caractères noirs sur la couche supérieure et un masque de soudure vert clair sans sérigraphie sur la couche inférieure,couplée à un revêtement or d'immersion 2u ̊ pour une excellente résistance à l'oxydation, performances de soudage et fiabilité à long terme.le produit adopte un trou de cuivre d'une épaisseur de 25 μm et un bouchon complet en résine avec technologie de remplissage galvanisé pour éliminer les voies creusesAvec une taille de 98 mm × 62 mm par pièce, ce PCB haute fréquence prend en charge l'assemblage standardisé et la production en lots,largement adapté aux équipements de communication à haute fréquence commerciaux et industriels.

Les PCBLes spécifications

Directives de traitement des matériaux de la série RO4003C de Rogers

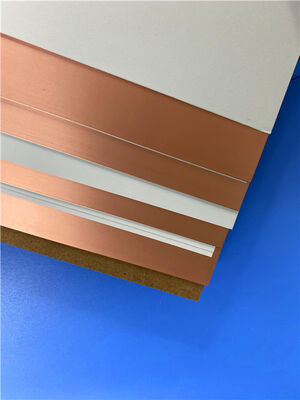

Rogers RO4003C est un stratifié céramique à base d'hydrocarbures haut de gamme, largement utilisé avecRO4350BetRO4835Il présente des performances diélectriques stables et une excellente compatibilité universelle des procédés,parfaitement adapté à la fabrication de PCB multicouches standard avec pré-produits de liaison RO4400FLes lignes directrices de traitement normalisées pour les substrats RO4003C sont les suivantes:

Normes de stockage des matériaux

Pour maintenir des propriétés électriques et mécaniques stables, les stratifiés RO4003C entièrement revêtus nécessitent un stockage à température ambiante contrôlée entre 10 °C et 32 °C.L'adoption d'un système d'inventaire "premier dans le premier" et le suivi complet des lots évite la dégradation du stockage à long terme, assurant une traçabilité de qualité complète des matières premières aux produits finis en PCB.

Outils et préparation de la couche intérieure

RO4003C est compatible avec l'outillage de production à broches et sans broches traditionnel..Pour le prétraitement de surface, les substrats à noyau mince adoptent des processus de nettoyage chimique, de micro-grave et de rinçage, tandis que les planches à noyau épais prennent en charge le nettoyage mécanique.Le matériau s'adapte à la plupart des photorésistants à film liquide et sec et fonctionne parfaitement avec les lignes de production FR-4 DES conventionnelles pour un réglage de circuit précis.

Processus de stratification à plusieurs couches

Ce stratifié à haute fréquence prend en charge les technologies de traitement de surface standard de l'oxyde de cuivre et de l'oxyde alternatif.permettant une stabilitéLe processus de collage normalisé garantit une intégration étroite des couches et des performances structurelles cohérentes pour les piles de PCB hybrides à haute fréquence.

Spécifications de forage professionnel

Les planches d'entrée en aluminium standard et les planches de sortie phénoliques sont applicables pour le forage RO4003C. Pour assurer une qualité optimale des parois des trous, la vitesse de forage doit être limitée à moins de 500 SFM.Les perceuses de grand diamètre nécessitent une charge de puce supérieure à 0En dépit d'une légère usure de l'outil pendant le traitement, la taille de l'outil est réduite.la structure uniforme des particules en céramique maintient une rugosité stable de la paroi du trou de 8 ‰ 25 μm, offrant une qualité cohérente pour la production de masse.
