Carte haute fréquence hybride RO4350B et IT180A à 6 couches, 1,6 mm d'épaisseur, vias borgnes et placage de bord

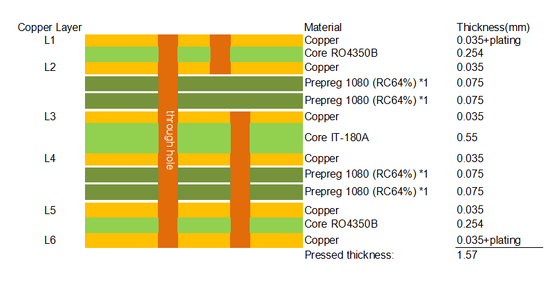

Ce PCB hybride haute fréquence personnalisé à 6 couches adopte un empilement diélectrique mixte haut de gamme combinant les matériaux Rogers RO4350B et IT180A, offrant des performances équilibrées à haute fréquence à faible perte et une stabilité mécanique rigide. La structure stratifiée comprend des substrats RO4350B de 0,254 mm sur les côtés supérieur et inférieur, associés à un diélectrique central IT180A de 0,55 mm et des couches de liaison préimprégnées IT180A de 0,075 mm, formant une épaisseur de carte finie standard de 1,6 mm. Il applique une configuration de cuivre asymétrique avec des couches de cuivre extérieures finies de 1,42 oz et des couches de cuivre intérieures finies de 1 oz, répondant aux exigences de conduction à courant élevé et de transmission de signal précise pour les circuits RF.

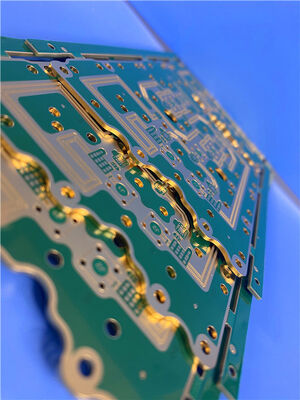

Ce PCB adopte un masque de soudure vert double face avec sérigraphie blanche pour une identification claire des circuits et une protection anti-soudure fiable, complété par une finition de surface en or par immersion de haute qualité pour améliorer la résistance à l'oxydation et la stabilité de soudage. Personnalisé professionnellement avec une technologie de micro-vias avancée pour les connexions inter-couches L1-L2 et L3-L6, il optimise la densité des circuits et l'efficacité du routage des signaux tout en évitant les interférences des trous traversants. Équipée d'un traitement de placage de bord complet, la carte gagne en intégrité structurelle, en performances de blindage électromagnétique et en résistance à l'usure. Mesurant 110 mm x 110 mm par pièce, ce PCB hybride haute fiabilité est idéal pour les applications de communication haute fréquence, de détection par micro-ondes et d'équipements RF de précision.

PCB Spécifications

Types de feuilles de cuivre haute fréquence et caractéristiques de performance

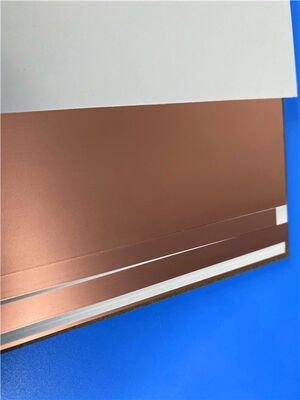

La feuille de cuivre agit comme un composant conducteur fondamental pour les PCB haute fréquence et micro-ondes, influençant grandement l'efficacité de la transmission du signal, la stabilité de la liaison inter-couches et la durabilité opérationnelle à long terme. Les substrats diélectriques haute fréquence Rogers sont compatibles avec une gamme variée de variantes de feuilles de cuivre, chacune présentant des caractéristiques structurelles et des performances électriques uniques. Une sélection appropriée de la feuille de cuivre basée sur la conception du circuit et les environnements d'application est essentielle pour maximiser l'intégrité du signal et la fiabilité globale du PCB. Ci-dessous sont les types de feuilles de cuivre les plus couramment utilisés pour la fabrication de PCB haute fréquence :

Feuille de cuivre standard électrodéposée (ED)

La feuille de cuivre électrodéposée est fabriquée par dépôt d'ions de cuivre pur sur un tambour en titane rotatif dans des conditions électriques CC contrôlées. Ce processus crée une structure asymétrique avec une surface lisse et brillante côté tambour et une surface mate rugueuse du côté opposé. L'épaisseur du cuivre peut être ajustée avec précision en modifiant la vitesse de rotation du tambour, prenant en charge la personnalisation flexible du poids. Les deux surfaces reçoivent des traitements de finition spécialisés pour renforcer l'adhérence inter-couches avec les matériaux diélectriques et améliorer la résistance à l'oxydation. Ces améliorations empêchent le ternissement du cuivre et garantissent une qualité de laminage stable, faisant de la feuille de cuivre ED une option fiable pour les conceptions de circuits haute fréquence conventionnels.

Feuille de cuivre laminée

La feuille de cuivre laminée est produite par des processus répétés de laminage à froid qui compressent des billettes de cuivre pur en feuilles de cuivre uniformes et ultra-minces. La planéité et la douceur de sa surface sont déterminées par la précision de la machine de laminage et les paramètres de traitement. Comparé au cuivre ED standard, le cuivre laminé présente une structure interne plus dense et plus homogène, offrant une ductilité, une flexibilité mécanique et une résistance à la fatigue exceptionnelles. Avec une perte de conducteur minimale et des propriétés physiques stables, il est largement adopté pour les PCB haute fréquence haute fiabilité qui nécessitent une endurance de flexion constante et une transmission de signal précise.

Feuille de cuivre résistive

Développée sur la base de la feuille de cuivre ED standard, la feuille de cuivre résistive subit une modification professionnelle avec un revêtement métallique ou d'alliage appliqué sur sa surface mate, suivi d'un traitement de rugosité aux particules de nickel. Cela forme une couche résistive stable à la surface de la feuille, permettant un réglage précis de l'impédance pour les circuits haute fréquence. Conçu pour les systèmes RF de précision et les circuits d'atténuation de signal qui exigent une cohérence de résistance stricte, ce type de feuille de cuivre stabilise efficacement l'impédance du circuit et minimise les interférences de signal dans les modules haute fréquence sophistiqués.

Feuille de cuivre ED traitée en sens inverse (RTF)

La feuille de cuivre ED traitée en sens inverse présente un traitement d'amélioration de surface sur le côté naturellement lisse du tambour, contrairement au cuivre ED conventionnel. Un revêtement fonctionnel mince micro-rugueux la surface lisse, augmentant considérablement l'affinité de liaison avec les substrats diélectriques et améliorant la résistance à la corrosion. Pendant le laminage, le côté rugueux traité se lie étroitement au noyau diélectrique, tandis que le côté mat d'origine conserve une rugosité idéale pour l'adhérence de la photorésistance sans traitement chimique ou mécanique supplémentaire. Cette conception réduit efficacement les risques de délaminage et les pertes de conducteur, parfaitement adaptée aux applications de PCB haute fréquence multicouches de haute précision.

LoPro Feuille de cuivre

La feuille de cuivre LoPro est une version améliorée du cuivre ED traité en sens inverse, intégrée à une couche de renforcement adhésive premium sur la surface traitée. Cette couche de liaison physique optimise davantage l'intégration interfaciale entre la feuille de cuivre et les matériaux diélectriques, offrant une topographie à profil ultra-bas et une stabilité de laminage supérieure. Entièrement compatible avec les substrats haute fréquence de la série Rogers RO4000, le cuivre LoPro réduit efficacement les pertes de signal haute fréquence et améliore les performances d'intermodulation passive (PIM). Il sert de solution de cuivre premium pour les équipements micro-ondes haut de gamme, de communication par satellite et RF de précision.

Différences de structure cristalline des différentes feuilles de cuivre

La structure cristalline interne différencie fondamentalement les performances des feuilles de cuivre électrodéposées et laminées. Les cristaux de cuivre ED poussent verticalement le long de l'axe Z de la feuille, formant un arrangement cristallin vertical régulier en forme de clôture. Cette structure présente des limites de cristaux claires et longues perpendiculaires au plan de la feuille, fournissant une conductivité et une adhérence de base pour les circuits haute fréquence conventionnels. En revanche, le processus de laminage à froid écrase et affine les grains internes du cuivre laminé, formant de petits cristaux sphériques irréguliers presque parallèles au plan de la feuille. La structure cristalline raffinée et uniforme confère au cuivre laminé une meilleure stabilité structurelle, une atténuation de signal plus faible et une résistance à la fatigue plus forte, plus adaptée aux applications de circuits haute fréquence et haute vitesse haut de gamme avec des exigences de performance rigoureuses.
