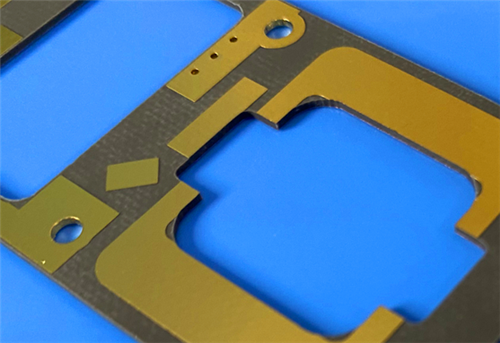

Ce PCB haute fréquence rigide à 2 couches personnalisé utilise RogersRT/duroïde 5880Composite PTFE renforcé de microfibres de verre, conçu pour les applications de circuits RF/micro-ondes à très faible perte et de haute précision. Il présente une finition de surface dorée par immersion sans sérigraphie ni masque de soudure de chaque côté. Chaque unité finie est testée électriquement à 100 % avant expédition pour fournir des performances électriques stables, fiables et constantes.
Spécification des PCB
| Élément de paramètre |
Spécification |
| Matériau de base |
Stratifié composite PTFE renforcé de microfibres de verre Rogers RT/duroid 5880 |
| Nombre de couches |
PCB rigide à 2 couches |
| Dimensions de la carte |
102 mm × 65 mm (1 pièce), tolérance : ± 0,15 mm |
| Trace/Espace minimum |
4 millièmes / 6 millièmes |
| Taille minimale du trou mécanique |
0,35 mm |
| Par type |
Conception exclusive de vias traversants sans vias borgnes |
| Épaisseur du panneau fini |
0,85 mm |
| Poids en cuivre fini |
1 oz (1,4 mils) pour toutes les couches |
| Via l'épaisseur du placage |
20 μm |
| Finition de surface |
Immersion Or |
| Couche de sérigraphie |
Sans sérigraphie sur les surfaces supérieure et inférieure |
| Couche de masque de soudure |
Entièrement sans masque de soudure des deux côtés |
| Test de qualité |
Inspection électrique complète à 100 % effectuée avant la livraison |
Structure d'empilement de couches de PCB
| Nom du calque |
Spécification |
| Couche de cuivre 1 (couche supérieure) |
Épaisseur de cuivre fini de 35 μm |
| Noyau diélectrique |
Substrat Rogers RT/duroid 5880, épaisseur de 0,787 mm (31 mil) |
| Couche de cuivre 2 (couche inférieure) |
Épaisseur de cuivre fini de 35 μm |
Illustrations et normes de qualité
Format de l'illustration : fabriqué avec des fichiers standard Gerber RS-274-X pour garantir une configuration de circuit précise et une compatibilité complète de production.
Norme de qualité : toutes les procédures de fabrication et d'inspection suivent strictement les normes IPC-Class-2, offrant des performances électriques stables et une durabilité à long terme exceptionnelle pour un déploiement commercial et industriel.
Couverture du service : un service d'expédition mondial est disponible pour offrir un approvisionnement en produits stable et fiable pour les projets de PCB haute fréquence dans le monde entier.

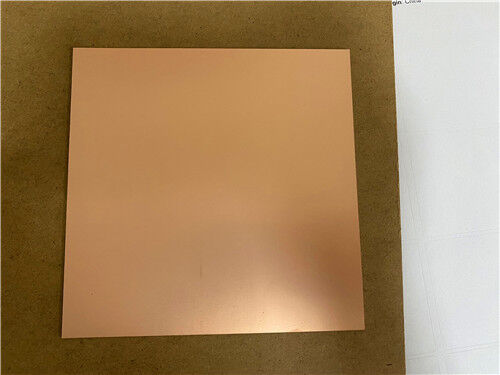

Aperçu des matériaux RT/duroid 5880
RT/duroid 5880 est un composite PTFE renforcé de microfibres de verre haute performance conçu pour les applications de circuits microruban et stripline de haute précision. Sa structure aléatoire en microfibre offre une excellente uniformité de constante diélectrique sur tout le substrat. Le matériau maintient des performances diélectriques stables sur une large plage de fréquences avec un facteur de dissipation ultra faible, permettant une transmission constante du signal à faible perte pour les applications en bande Ku et à fréquence d'onde millimétrique supérieure.
Caractéristiques matérielles de base et avantages fonctionnels
Perte électrique ultra-faible : offre une atténuation minimale du signal entre les substrats PTFE renforcés, permettant une transmission de signal haute fidélité pour les circuits RF à ondes millimétriques et haute fréquence.
Excellente stabilité de fréquence : maintient un DK stable de 2,2 ± 0,02 et un DF ultra-faible de 0,0004 à 0,0009 à 10 GHz, garantissant des performances électriques constantes pour les conceptions à large bande sur de larges bandes de fréquences.
Faible absorption d'humidité : avec un faible taux d'absorption d'humidité de 0,02 %, il résiste aux interférences d'humidité et maintient des propriétés diélectriques stables dans divers environnements de travail.
Structure isotrope et uniforme : la structure uniforme dans toutes les directions prend en charge un contrôle précis de l'impédance, garantissant des performances stables et une répétabilité élevée pour la production de masse.
Résistance chimique supérieure : tolère divers produits chimiques industriels et solutions de nettoyage pendant le traitement, protégeant l'intégrité du circuit et augmentant le rendement de production et la fiabilité à long terme.
Sûr et respectueux des processus : présente un retardateur de flamme UL 94V-0 et une compatibilité totale avec les processus sans plomb, conforme aux spécifications modernes de sécurité industrielle et de fabrication.
Scénarios d'application typiques
Bénéficiant d'une perte haute fréquence ultra-faible, d'une stabilité de fréquence exceptionnelle et de performances électriques constantes, les PCB basés sur RT/duroid 5880 sont largement utilisés dans les systèmes haute fréquence commerciaux, militaires et aérospatiaux haut de gamme comme suit :
- Antennes haut débit pour compagnies aériennes commerciales
- Circuits microruban et stripline de haute précision
- Appareils de communication à ondes millimétriques
- Systèmes radar militaires
- Systèmes de guidage de missiles
- Antennes radio numériques point à point
