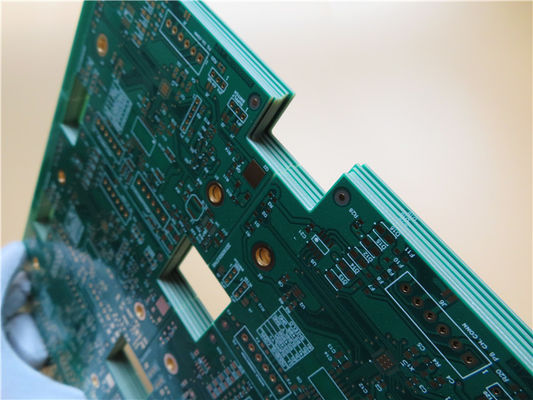

L'impédance 1oz de cuivre a commandé la carte PCB 8 couches pour HDMI sans fil

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-473.V1.0

Matière première:

Compte de couche:

8 couches

Épaisseur de carte PCB:

1.6mm ±0.16

Taille de carte PCB:

109,3 x 107.41mm=1PCS

Masque de soudure:

Silkscreen:

Blanc

Poids de cuivre:

Finition extérieure:

or d'immersion

Mettre en évidence:

l'impédance 1oz a commandé la carte PCB

L'impédance de 8 couches a commandé la carte PCB

carte de 1oz HDMI

Description du produit

Circuit imprimé à impédance différentielle de carte PCB à impédance contrôlée Carte PCB à 8 couches pour HDMI sans fil

1.1 Descriptif général

Il s'agit d'un type de carte de circuit imprimé à 8 couches construite sur un substrat FR-4 avec Tg 170°C pour l'application du HDMI sans fil.Il fait 1,6 mm d'épaisseur avec une sérigraphie blanche (Taiyo) sur un masque de soudure vert (Taiyo) et de l'or par immersion sur les pastilles.C'est également un circuit imprimé à impédance contrôlée avec une impédance à une extrémité et une impédance différentielle contrôlées sur la couche supérieure et la couche inférieure.Le matériau de base provient de Taiwan ITEQ fournissant 1 PCB par panneau.Ils sont fabriqués conformément à la norme IPC 6012 classe 2 à l'aide des données Gerber fournies.Chaque 25 panneaux sont emballés pour l'expédition.

1.2 Caractéristiques et avantages

Assemblages sans plomb avec une température de refusion maximale de 260℃

Soudabilité élevée, pas de contrainte sur les circuits imprimés et moins de contamination de la surface du PCB.

Inspection AOI

8000 types de PCB par mois

devis 12 heures

Panélisation PCB gratuite

1.3 Candidatures

Adaptateur USB

Clé Wi-Fi USB

Modem GPRS

1.4 Paramètre et fiche technique

TAILLE DE LA CIRCUIT IMPRIMÉ	109,3 x 107,41 mm = 1 pièces
TYPE DE CARTE	PCB multicouche
Nombre de couches	8 couches
Composants de montage en surface	OUI
Composants de trou traversant	OUI
EMPILAGE DES COUCHES	Cuivre ------- 18um (0,5 oz) + couche supérieure de plaque
	Préimprégné 7628(43%) 0.195mm
	cuivre ------- 35um(1oz) couche intermédiaire 1
	FR-4 0,2 mm
	cuivre ------- 35um(1oz) couche intermédiaire 2
	Préimprégné 7628(43%) 0.195mm
	cuivre ------- 35um(1oz) couche intermédiaire 3
	FR-4 0,2 mm
	cuivre ------- 35um(1oz) couche intermédiaire 4
	Préimprégné 7628(43%) 0.195mm
	cuivre ------- 35um(1oz) couche intermédiaire 5
	FR-4 0,2 mm
	cuivre ------- 35um(1oz) couche intermédiaire 6
	Préimprégné 7628(43%) 0.195mm
	cuivre ------- 18um(0.5oz)+plaque BOT Layer
LA TECHNOLOGIE
Trace et espace minimum :	4 mil/4 mil
Trous minimaux / maximaux :	0,3/6,19 mm
Nombre de trous différents :	24
Nombre de trous de perçage :	5158
Nombre de fentes fraisées :	0
Nombre de découpes internes :	0
Contrôle d'impédance :	Largeur de trace asymétrique : L1, L3, L6, L8 4 mils --- 50 ohms, trace/espace différentiel : couche supérieure 5,1/6,0 mils -- 90 ohms, 5,1/8 mils --- 100 ohms, L6 5,1/8 mils --- 100 ohms;couche inférieure 5,1 mil / 6 mils --- 90 ohms, 5,1 mils / 8 mils --- 100 ohms
Nombre de doigts d'or :	0
MATÉRIEL DE CARTE
Verre époxy :	FR-4 TG170℃, er<5.4.IT-180, ITEQ fourni
Feuille finale externe :	1 once
Feuille finale interne :	1 once
Hauteur finale du PCB :	1,6 mm ± 0,16
PLACAGE ET REVÊTEMENT
Finition de surface	Or en immersion (26,1 %) 0,05 µm sur 3 µm de nickel
Le masque de soudure s'applique à :	HAUT et bas, 12 microns minimum
Couleur du masque de soudure :	Vert, PSR-2000GT600D, fourni par Taiyo.
Type de masque de soudure :	LPSM
CONTOURS/COUPE	Routage, trous d'estampage.
MARQUAGE
Côté de la légende du composant	Haut et bas.
Couleur de la légende des composants	Blanc, IJR-4000 MW300, fourni par Taiyo.
Nom ou logo du fabricant :	Marqué sur le tableau dans un conducteur et légué ZONE LIBRE
PASSANT PAR	Trou traversant plaqué (PTH), Via in pad, Résine via plug, via coiffé.
INDICE D'INFLAMMABILITÉ	Homologation UL 94-V0 MIN.
TOLÉRANCE DIMENSIONNELLE
Dimension de contour :	0,0059" (0,15 mm)
Placage de planche :	0,0030" (0,076 mm)
Tolérance de forage :	0,002" (0,05 mm)
TEST	100% Test électrique avant expédition
TYPE D'ŒUVRE À FOURNIR	fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc.
ZONE DE SERVICE	Dans le monde entier, globalement.

1.5 Impédance caractéristique

L'impédance caractéristique du conducteur sur la carte de circuit imprimé est un indicateur important de la conception du circuit, en particulier dans la conception PCB du circuit haute fréquence.Il faut prendre en considération si l'impédance caractéristique du conducteur est cohérente et correspond à l'impédance caractéristique requise par l'appareil ou le signal.Par conséquent, ces deux concepts de conception de la fiabilité de la conception des circuits imprimés doivent être pris en compte.

Il y aura une variété de transmission de signal dans le conducteur de la carte de circuit imprimé.Pour augmenter le débit de transmission, il faut augmenter sa fréquence.En raison des facteurs du circuit lui-même tels que la gravure, l'épaisseur de la pile, la largeur de la piste, etc., qui sont différents, cela entraînera des changements de la valeur d'impédance, entraînant une distorsion du signal.Par conséquent, la valeur d'impédance du conducteur sur la carte de circuit imprimé à grande vitesse doit être contrôlée dans une certaine plage, connue sous le nom de "contrôle d'impédance".Les facteurs qui affectent l'impédance du câblage PCB sont principalement la largeur de la piste en cuivre, l'épaisseur de la piste en cuivre, la constante diélectrique du diélectrique, l'épaisseur du diélectrique, l'épaisseur du plot, le chemin de la terre couche, les fils autour du câblage, etc. Ainsi, l'impédance du câblage sur la carte doit être contrôlée dans la conception du PCB pour éviter autant que possible la réflexion du signal et d'autres problèmes d'interférence électromagnétique et d'intégrité du signal, pour garantir la stabilité de l'utilisation réelle de la carte PCB.Vous pouvez vous référer à la formule empirique correspondante pour la méthode de calcul de l'impédance de la ligne microruban et de la ligne ruban sur la carte PCB.
