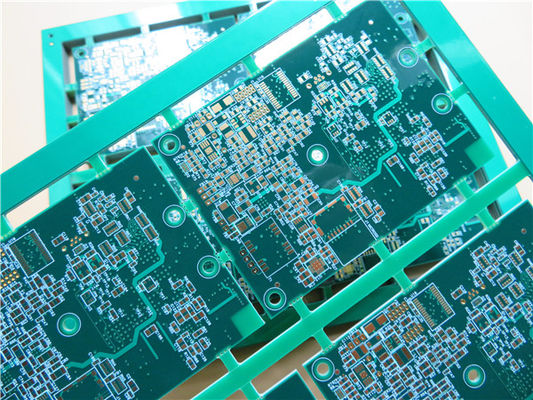

Carte multicouche simple de carte PCB de l'impédance 1.6mm de fin carte PCB de 10 couches

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-475.V1.0

Matière première:

Compte de couche:

10 couches

Épaisseur de carte PCB:

1.6mm ±0.16

Taille de carte PCB:

199 x 170mm=4PCS

Masque de soudure:

Silkscreen:

Blanc

Poids de cuivre:

Finition extérieure:

or d'immersion

Mettre en évidence:

Carte multicouche de carte PCB de 10 couches

carte multicouche de carte PCB de 1.6mm

1.6mm carte PCB de 10 couches

Description du produit

Carte commandée d'impédance de Simple-fin de carte PCB d'impédance différentielle systèmes satellites de panneau de carte PCB de 10 couches

1,1 description générale

C'est un type de carte PCB multicouche établi sur le substrat FR-4 avec Tg 170°C pour l'application des systèmes satellites avec le cuivre de 10 couches. C'est de 1,6 millimètres d'épaisseur avec le silkscreen blanc (Taiyo) sur le masque vert de soudure (Taiyo) et l'or d'immersion sur des protections. C'est également une impédance a commandé la carte PCB avec l'impédance de simple-fin de 50 ohms et 97 ohms avec le contrôle différentiel d'impédance. La matière première est d'ITEQ fournissant 4 vers le haut de PCBs par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.

1,2 caractéristiques et avantages

Assemblées sans plomb avec une température maximum de ré-écoulement de 260℃

Le processus de SMT est résistant à la soudure de ré-écoulement, résistante pour retoucher.

Les lignes forment une basse impédance constante à la terre

Inspection stricte de WIP et surveillance aussi bien qu'instruction de travail

L'UL, ISO14001, TS16949 a certifié

service après-vente sans dispute et linéaire

La livraison à l'heure : >98%

1,3 applications

GPS dépistant des dispositifs

Propulseur de signal de GSM

Tableaux de bord des véhicules à moteur

1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB	199 x 170mm=4PCS
TYPE DE CONSEIL	Carte PCB multicouche
Nombre de couches	10 couches
Composants extérieurs de bâti	OUI
Par des composants de trou	OUI
EMPILEMENT DE COUCHE	cuivre ------- couche SUPÉRIEURE de 18um (0.5oz) +plate
	Prepreg 0.1016mm (4mil)
	cuivre ------- la terre 35um (1oz) plate
	FR-4 0.127mm (5 mil)
	cuivre ------- (0,5 onces) signal 18um SIG1
	Prepreg 0,127 millimètres (5mil)
	cuivre ------- (0,5 onces) signal 18um SIG2
	Prepreg 0.127mm (5 mil)
	cuivre ------- 35um (1oz) PWR plat
	FR-4 0.330mm (13mil)
	cuivre ------- la terre 35um (1oz) plate
	Prepreg 0.127mm (5 mil)
	cuivre ------- 18 um signal (0,5 onces) SIG3
	Prepreg 0.127mm (5 mil)
	cuivre ------- 18 um signal (0,5 onces) SIG4
	Prepreg 0.127mm (5 mil)
	cuivre ------- la terre 35um (1oz) plate
	Prepreg 0.1016mm (4mil)
	cuivre ------- BOT du signal 35um (1oz)
TECHNOLOGIE
Trace et espace minimum :	4mil/4mil
Trous minimum/maximum :	0.25/4.2mm
Nombre de différents trous :	15
Nombre de forages :	850
Nombre de fentes fraisées :	10
Nombre de coupes-circuit internes :	0
Contrôle d'impédance :	OUI. Couche supérieure, trace de 7,0 mils 50 ohms de fin simple. Couche de signal de la couche 3, impédance différentielle du trace-espace de 4.0/4.0 mils = 91 ohms ; impédance différentielle du trace-espace de 4.0/6.0 mils = 97 ohms.
Nombre de doigt d'or :	0
MATÉRIEL DE CONSEIL
En verre époxy :	FR-4 TG170℃, heu<5>
Aluminium final externe :	1oz
Aluminium final interne :	1oz
Taille finale de carte PCB :	1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Or d'immersion (30,1%) 0.1µm plus de nickel de 3µm
Soudez le masque pour s'appliquer à :	DESSUS et bas, minimum 12micron
Couleur de masque de soudure :	Vert, PSR-2000 KX700G, Taiyo Supplied.
Type de masque de soudure :	LPSM
CONTOUR/CUTTING	Cheminement, trous de timbre.
INSCRIPTION
Côté de légende composante	DESSUS et bas.
Couleur de légende composante	Blanc, S-380W, Taiyo Supplied.
Fabricant Name ou logo :	Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE	plaqué par le trou (PTH), minimum par l'intermédiaire de 10 mils.
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059"
Électrodéposition de conseil :	0,0029"
Tolérance de perceuse :	0,002"
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.

1,5 adaptation d'impédance de carte PCB d'impédance

S'il y a transmission de signal dans la carte, on s'attend à ce que soit sans à-coup transmis de l'extrémité de envoi au mauvais côté dans l'état de la déperdition d'énergie minimum, et le mauvais côté peut l'absorbe complètement sans n'importe quelle réflexion. Pour réaliser ce genre de transmission, l'impédance du circuit doit être égale à l'impédance interne de l'extrémité de envoi, qui s'appelle la « adaptation d'impédance. »

Ainsi quand le signal est transmis dans la carte PCB, l'impédance caractéristique du panneau de carte PCB doit être assortie avec l'impédance électronique des composants de tête et de queue. Une fois que la valeur d'impédance dépasse la tolérance, l'énergie transmise de signal sera réfléchie, dispersée, atténuée ou retardée, ayant pour résultat le signal et la déformation inachevés de signal.

L'adaptation d'impédance est l'un des éléments de conception en concevant les circuits ultra-rapides de carte PCB. Cependant, la valeur d'impédance est absolument rapportée avec câbler le mode. Par exemple, si le câblage sur la couche extérieure ou la couche intérieure, la distance de la couche de puissance de référence ou de la couche de la terre, la largeur du câblage, le matériel de carte PCB, etc. affecteront l'impédance caractéristique du câblage. C'est-à-dire, la valeur d'impédance peut être déterminée seulement après câbler la disposition, alors que l'impédance caractéristique produite par différents fabricants de carte PCB est également légèrement différente. L'état de câblage de disposition de la discontinuité d'impédance ne peut pas être complètement considéré en général logiciel de simulation dû à la limitation du modèle de circuit ou l'algorithme mathématique a employé. Dans ce cas, seulement quelques temninators, tels que des résistances de série, peuvent être réservés sur le schéma de principe pour atténuer l'effet de l'impédance de câblage discontinue. La méthode pour résoudre complètement le problème essaye toujours d'éviter l'occurrence des discontinuités d'impédance en câblant la disposition.
