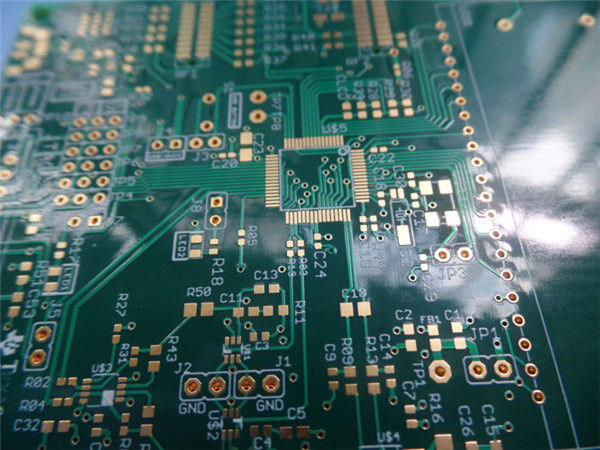

Carte électronique des véhicules à moteur à haute densité de FR4 Tg170 avec de l'or d'immersion

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-477.V1.0

Matériau de base:

Nombre de couches:

6 couches

Épaisseur des PCB:

1.6mm ±0.16

Taille des PCB:

540,99 x 87,50 mm = 1UP

Masque de soudure:

Verte

Filtres à soie:

Blanc

Poids en cuivre:

Finition de surface:

Or par immersion

Mettre en évidence:

Carte électronique des véhicules à moteur d'or d'immersion

Carte électronique des véhicules à moteur de FR4 Tg170

Carte PCB à haute densité de FR4 Tg170

Description du produit

Par l'intermédiaire de en la carte PCB multicouche à haute densité de carte PCB de protection par l'intermédiaire de la carte remplie avec de l'or d'immersion pour GPS dépistant des dispositifs

1,1 description générale

C'est un type de carte électronique de 6 couches établie sur le substrat de FR-4 Tg170 pour l'application de GPS dépistant des dispositifs. C'est de 1,6 millimètres d'épaisseur avec le silkscreen blanc sur le masque vert de soudure et l'or d'immersion sur des protections. La matière première est d'ITEQ fournissant 1 vers le haut du conseil simple. Vias avec 0.3mm sont résine remplie et plaquée catégoriquement (par l'intermédiaire de dans la protection). Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 conseils sont emballés pour l'expédition.

1,2 caractéristiques et avantages

RoHS conforme et approprié aux besoins thermiques élevés de fiabilité

L'excellent planarity extérieur pour CSP a monté des composants pour réduire le taux d'échec pendant l'assemblée et la soudure.

Essai de fiabilité, essai de résistance d'isolation et essai ionique de contamination

atelier de 16000 mètres carrés

12 heures de citation

Aucune plainte de qualité n'est censée pour épargner l'argent

1,3 applications

Inverseurs

Routeur ADSL

Ordinateur industriel

Analyse de temps

1,4 fiche technique de paramètre et

Nombre de couches	6
Type de conseil	Carte PCB multicouche
Taille de conseil	54,99 x 87.50mm=1UP
Épaisseur de conseil	1.6mm +/--0,16
Matériel de conseil	FR-4
Fournisseur matériel de conseil	ITEQ
Valeur de Tg de matériel de conseil	170℃

Épaisseur de Cu de PTH	≥20 um (voir les détails de mur de trou)
Thicknes intérieurs de Cu d'Iayer	35 um (1oz)
Épaisseur extérieure de Cu	35 um (1oz)

Type de masque de soudure et no. de modèle.	LPSM, PSR-2000GT600D
Fournisseur de masque de soudure	TAiYO
Couleur de masque de soudure	Vert
Nombre de masques de soudure	2
Épaisseur de masque de soudure	13um

Type d'encre de Silkscreen	TAIYO, IJR-4000 MW300
Fournisseur de Silkscreen	TAIYO
Couleur de Silkscreen	Blanc
Nombre de Silkscreen	1

Trace de Mininum (mil)	7 mil
Gap minimum (mil)	4,9 mil

Finition extérieure	Or d'immersion
RoHS a exigé	Oui
Halage	0,25%
Table de perceuse (millimètres)
T1	1,000
T2	3,175

Essai de choc thermique	Passage, 288±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Essai de Solderablity	Passage, 255±5℃, 5 secondes mouillant le secteur mineurs 95%
Fonction	Essai électrique de passage de 100%
Exécution	Conformité à la classe 2 d'IPC-A-600H et d'IPC-6012C
Table de perceuse (millimètres)	T1 : 0,600
	T2 : 0,700
	T3 : 0,800
	T4 : 1,000
	T5 : 1,100
	T6 : 1,250
	T7 : 1,850
	T8 : 4,000
	T9 : 4,325

1,5 conception pour la fabrication (1)

Périodique NON.	Procédure	Article	Capacité de fabrication
			De large volume (S<100 m="">	Volume moyen (S<10 m="">	Prototype (S<1m>
			De large volume (S<100 m="">	Volume moyen (S<10 m="">	Prototype (S<1m>
1	Couche intérieure (18um, 35um, 70um etc. sont de finition cuivrent. Sinon le cuivre mentionné, a fini 1oz est la valeur par défaut)	Min.isolation des couches	0.1mm	0.1mm	0.06mm
2		Min.track et espacement	5/5mil (18um)	4/4mil (18um)	3/3.5mil (18um)
3			5/5mil (35um)	4/4mil (35um)	3/4mil (35um)
4			7/9mil (70um)	6/8mil (70um)	6/7mil (70um)
5			9/11mil (105um)	8/10mil (105um)	8/9mil (105um)
6			13/13mil (140um)	12/12mil (140um)	12/11mil (140um)
7		Min.distance de perceuse au conducteur	4 couches 10mil, 6 couches 10mil, 8-12 couche 12mil	4 couches 8mil, 6 couches 8mil, 8-12 couche 10mil, 14-20 couche 14mil, 22-32 couche 18mil	4 couches 6mil, 6 couches 6mil, 8-14 couche 8mil, 16-22 couche 12mil, 24-32 couche 14mil
8		Min.width d'anneau annulaire sur la couche intérieure	4 couches 10mil (35um), ≥6 couche 14mil (35um)	4 couches 8mil (35um), ≥6 couche 12mil (35um)	4 couches 6mil (35um), ≥6 couche 10mil (35um)
9		Largeur intérieure d'anneau d'isolement de couche (minute)	10mil (35um)	8mil (35um)	6mil (35um)
10		Diamètre de protection de Min.via	20mil (35um)	16mil (35um)	16mil (35um)
11		Distance minimale du bord de conseil au conducteur (aucun de cuivre exposured) (couche intérieure)	14 mil (35um)	12 mil (35um))	8 mil (35um)
12		Poids de cuivre maximum (couche intérieure et couche externe)	3 onces (105 um)	4 onces (140 um)	6 onces (210 um)
13		Noyau avec l'aluminium de cuivre différent des deux côtés	/	18/35,35/70 um	18/35,35/70 um
