La couche multi de Tg170 FR4 électronique la carte panneau de carte PCB de 8 couches

Produits

Panneau de carte PCB de Rogers

circuits imprimés (PCB) personnalisés

Nous contacter

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contactez-nous maintenant

La couche multi de Tg170 FR4 électronique la carte panneau de carte PCB de 8 couches

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-481.V1.0

Matériau de base:

Nombre de couches:

8 couches

Épaisseur du PCB:

1.6mm ±0.16

Taille du PCB:

210,72 x 212,42 mm = 1UP

Masque de soudure:

Sérigraphie:

blanc

Poids du cuivre:

1 once

Finition de surface:

Immersion Or

Mettre en évidence:

Carte électronique multi de couche de Tg170 FR4

Carte électronique multi de la couche Tg170

Tg170 FR4 panneau de carte PCB de 8 couches

Description du produit

Une carte de circuit imprimé multicouche 8 couches de carte PCB construite sur Tg170 FR-4 avec or immersion pour la communication sans fil.

1.1 Description générale

Il s'agit d'un type de circuit imprimé à 8 couches construit sur un substrat FR-4 Tg170 pour l'application de la communication sans fil.6 mm d'épaisseur avec sérigraphie blanche sur masque de soudure vert et or d'immersion sur tamponsLe matériau de base provient de l'ITEQ et est fabriqué selon les normes IPC 6012 de classe 2 en utilisant les données fournies par Gerber.

1.2 Caractéristiques et avantages

Matériau standard industriel avec un Tg élevé (175°C par DSC) et une excellente fiabilité thermique.

Haute soudabilité, absence de contrainte des circuits imprimés et moins de contamination de la surface des PCB.

Épreuve électrique et épreuve haute tension

Livraison rapide et à temps

Économiser de l'argent, des soucis et du travail

Test gratuit du prototype de PCB

1.3 Applications

Vidéosurveillance

Convertisseurs

Convertisseur électrique

Applications système intégrées

1.4 Paramètre et fiche de données

Nombre de couches	8
Type de plaque	PCB multicouches
Taille du tableau	210.72 x 212,42 mm = 1UP
Épaisseur du panneau	1.60 mm +/- 0.16
Matériau du tableau	FR-4
Fournisseur de matériaux de planche	L'ITEQ
Tg Valeur du matériau du carton	170°C

Épaisseur de PTH Cu	≥ 20 μm
Épaisseur de la couche intérieure	35 μm (1 oz)
Épaisseur de surface Cu	35 μm (1 oz)

Type et numéro de modèle du masque de soudure.	Le système d'aération de l'appareil est équipé d'un système d'aération de l'appareil.
Fournisseur de masques de soudure	Le TAIYO
Couleur du masque de soudure	Verte
Nombre de masques de soudure	2
Épaisseur du masque de soudure	14 euh

Type d'encre à sérigraphie	Le secteur de l'électricité
Fournisseur de sérigraphie	Le TAIYO
La couleur du fil de soie	Blanc
Nombre de sérigraphes	1

Trace minimale (en millilitres)	5.8 millions
Écarte minimale (m)	5.4 millions

Finition de surface	Or par immersion
RoHS requis	- Oui, oui.
La page de coupe	00,25%
Essai de choc thermique	Passage, 288 ± 5 °C, 10 secondes, 3 cycles, pas de délamination, pas de cloques.
Test de soudabilité	Passage, 255±5°C,5 secondes Zone d'humidité au moins 95%
Fonction	100% de réussite au test électrique
Travail de fabrication	Conformité avec les normes IPC-A-600H et IPC-6012C de classe 2
Tableau de forage (mm)
T1	0.450
T2	0.600
T3	0.800
T4	0.900
Le T5	0.950
T6	1.000
T7	1.250
Le T8	1.300
T9	1.400
Le T10	1.600
T11	1.700
T12	2.000
T13	2.550
T14	3.000
T15	3.250
T16	3.500

1.5 Conception destinée à la fabrication (5)

Numéro de série.	Procédure	Nom de l'article	Capacité de fabrication
			Grand volume (S<100 m2)	Volume moyen (S<10 m2)	Prototype ((S<1m2)
			Grand volume (S<100 m2)	Volume moyen (S<10 m2)	Prototype ((S<1m2)
66	Processus de contour	Méthode du processus de contour	Le traitement par fraisage CNC, V-CUT, frappe de rupture, trous de rupture, perforation
67		Routeur minimum	0.8 mm
68		Tolérance minimale du contour	± 0,15 mm	± 0,13 mm	±0,1 mm
69		Distance minimale du contour de fraisage (sans exposition au cuivre)	12 millilitres	10 millilitres	8 millions
70		Angle de coupure en V-CUT	20,30,45,60 ± 5 degrés
71		Degré de symétrie de la V-CUT	± 6 mil	± 5 millilitres	± 4 millilitres
72		Tolérance de l'épaisseur résiduelle du V-CUT	± 6 mil	± 5 millilitres	± 4 millilitres
73		Tolérance de l'angle de Chamfer du doigt d'or	± 5 degrés	± 5 degrés	± 5 degrés
74		Tolérance de l'épaisseur résiduelle du bord conique du doigt d'or	± 5 millilitres	± 5 millilitres	± 5 millilitres
75		Radius min du coin intérieur	0.4 mm
76		Distance minimale entre le bord et la coupe en V (sans exposition au cuivre)	18 mil (1,6 mm d'épaisseur, 20 degrés de V-groove coupeuse)	14 mil ((1,6 mm d'épaisseur, 20 degrés de V-groove coupeuse)	12 mil (1,6 mm d'épaisseur, 20 degrés de coupeuse à rainure en V)
77			20 mil (1,6 mm d'épaisseur, 30 degrés de V-groove coupeuse)	18 mil (1,6 mm d'épaisseur, 30 degrés de V-groove coupeuse)	16 mil (1,6 mm d'épaisseur, 30 degrés de V-groove coupeuse)
78			24 mil (1,6 mm d'épaisseur, 45 degrés de V-groove coupeuse)	22 mil (1,6 mm d'épaisseur, 45 degrés de V-groove coupeuse)	20 mil (1,6 mm d'épaisseur, 45 degrés de V-groove coupeuse)
79			30 mil (1,6 mm d'épaisseur, coupeuse à rainures en V à 60 degrés)	28 mil (1,6 mm d'épaisseur, coupeuse à rainures en V à 60 degrés)	26 mil (1,6 mm d'épaisseur, coupeuse à rainures en V à 60 degrés)

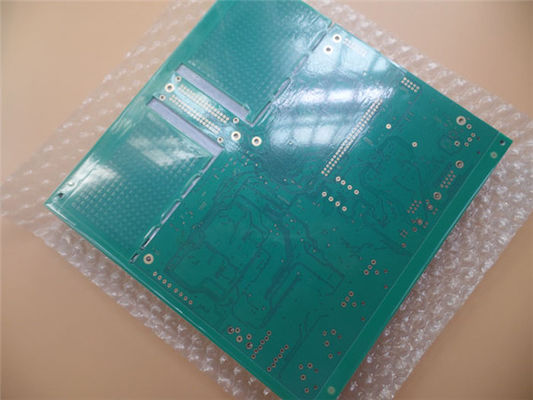

La couche multi de Tg170 FR4 électronique la carte panneau de carte PCB de 8 couches 1
