PCB multicouche à haute température FR4 ENIG Circuit imprimé automobile

description de
Matériau de base: FR-4 Nombre de couches: 10 couches
Épaisseur du PCB: 2.0+/-10% MM Taille du PCB: 168.38 x 273,34 mm = 1 vers le haut
Masque de soudure: Vert Sérigraphie: blanc
Poids du cuivre: 1 once Finition de surface: Énigme
Mettre en évidence:

Carte électronique des véhicules à moteur élevée de TG

,

Carte électronique des véhicules à moteur de l'ENIG

,

Carte PCB élevée de l'ENIG TG

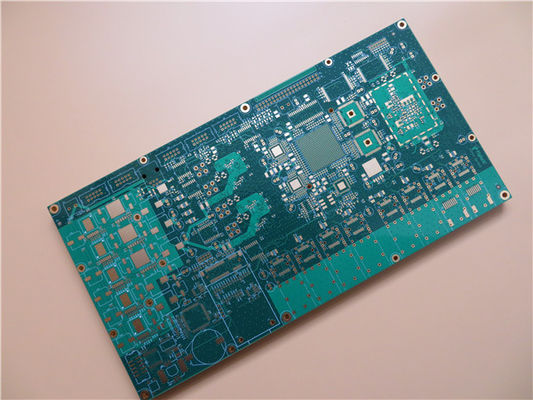

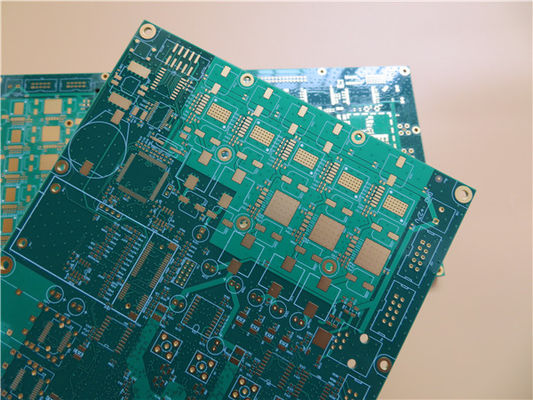

PCB multicouche 10 couches, Circuit imprimé de qualité à 10 couches construit sur un FR-4 à haute Tg pour panneau de commande PLC

1.1 Descriptif général
Il s'agit d'un type de carte de circuit imprimé à 10 couches construite sur un substrat FR-4 Tg170 pour l'application de commandes PLC. Il a une épaisseur de 2,0 mm avec une sérigraphie blanche sur un masque de soudure vert et de l'or par immersion sur des pastilles. Le matériau de base provient de Shengyi et fournit 1 planche. Ils sont fabriqués selon la norme IPC 6012 Classe 2 à l'aide des données Gerber fournies. Chaque 20 planches sont emballées pour l'expédition.

1.2 Caractéristiques et avantages
Matériau standard industriel avec une Tg élevée (175 ℃ par DSC) et une excellente fiabilité thermique.
Excellent mouillage pendant le soudage des composants et peut éviter la corrosion du cuivre.
La conception technique évite que des problèmes ne surviennent en pré-production.
Reconnu UL et conforme à la directive RoHS

1.3 Demandes
Adaptateur sans fil USB
Avis sur les routeurs sans fil
Logique en échelle
Contrôleurs programmables

PCB multicouche à haute température FR4 ENIG Circuit imprimé automobile 0

1.4 Paramètres et fiche technique
Article Description Contacter
Nombre de couches PCB à 10 couches planche à 10 couches
Type de carte PCB multicouche Carte PCB multicouche
Taille du tableau 168,38 x 273,34 mm = 1 en haut 168,38 x 273,34 mm = 1 en haut
Stratifié Type de stratifié FR4
Fournisseur SHENGYI
Tg TG ≧170
Épaisseur finie 2,0+/-10% MM
Épaisseur du placage Épaisseur de PTH Cu >20 um
Couche intérieure Cu Épaisseur 1/1 once
Épaisseur de Cu superficielle 35 euh
Masque de soudure Type de matériau LP-4G G-05
Fournisseur Nan Ya
Couleur Vert
Simple/deux côtés Les deux côtés
Épaisseur S/M >=10,0 um
Test de bande 3M PAS de décollement
Légende Type de matériau S-380W
Fournisseur Tai-yo
Couleur Blanc
Emplacement Les deux côtés
Test de bande 3M Pas de décollement
Circuit Largeur de trace (mm) 0,203+/-20%mm
Espacement (mm) 0,203+/- 20%mm
Identification Marque UL 94V-0
Logo de l'entreprise QM2
Code de date 1017
Marquer l'emplacement CS
Traitement de surface ENIG Nickel 100u''
Or ≧2u''
Tests de fiabilité Essai de choc thermique 288 ± 5 ℃, 10 secondes, 3 cycles
test d'aptitude à la soudure 245 ± 5 ℃
Fonction Test électrique 233+/-5℃
Standard IPC-A 600H classe 2, IPC_6012C CLASSE 2   100%
Apparence Inspection visuelle 100%
se déformer et se tordre <= 0,75%
Autres Épaisseur de coupe en V 0,4 ± 0,1 mm
Angle 30+/-5
Table de perçage (mm) Non PTH/NPTH Taille
1 Oui 0,500*1,00+/-0,075
2 Oui 0,508+/-0,075
3 Oui 0,610+/-0,075
4 N 0,700+/-0,075
5 Oui 0,711+/-0,075
6 Oui 0,914+/-0,075
7 N 1,118+/-0,075
8 N 1,219+/-0,075
9 N 1,524+/-0,075
10 N 1.600+/-0.075
11 Oui 2,540+/-0,075
12 Oui 2,997+/-0,075
13 N 3.500+/-0.075

1.5 Conception pour la fabrication (6)
Numéro de série. Procédure Article Capacité de fabrication
Grand volume (S<100 m²) Volume moyen (S<10 m²) Prototype(S<1m²)
80 Tolérance spéciale Épaisseur de la planche du test de sonde volante 0,6-4,0 mm
81 Taille du panneau du test de sonde volante Taille≤900X600mm, la petite taille peut être compensée par la procédure de fabrication
82 Taille du panneau de la méthode de test des luminaires Taille≤460X380mm, la petite taille peut être compensée par la procédure de fabrication
83 Épaisseur du panneau de la méthode de test des luminaires 0,4-6,0 mm
84 Tolérance du trou d'ajustement à la presse ±2 mil
85 Tolérance du NPTH ±2 mil
86 Tolérance d'épaisseur du PCB 1,0 mm≥épaisseur du PCB, tolérance ±0,1 mm ; 1,0 mm≤épaisseur du PCB, tolérance ±10 %
87 Tolérance de profondeur du trou fraisé ±0,2 mm
88 Tolérance de profondeur de fente aveugle ±0,2 mm
89 Taille maximale de l'envoi Taille≤1200X600mm (Double face, aucun test requis)
90 Taille≤1000X600mm (multicouche, aucun test requis)
91 Taille minimale de l'envoi 10X10mm
92 Épaisseur du PCB de HASL 0,8-3,0 mm (un trou de moins de 0,5 mm doit être utilisé via une prise ou une tente-masque)
93 Taille du PCB HASL Taille≤600X460mm
94 Épaisseur du PCB 0,15-7,0 mm
95 Profondeur de la rainure en V 0,8-3,2 mm
96 Distance de la rainure en V non continue ≥7mm
97 Max. diamètre du foret Taille ≤ 6,5 mm (un contre-alésage ou un routeur sera utilisé pour des trous de plus de 6,5 mm, tolérance minimale ± 0,1 mm)
98 Max. diamètre de fraisage Taille ≤ 6,5 mm. La fraise peut être utilisée avec une perceuse ou une défonceuse.)
99 Distance du biseau Taille≥11mm Taille≥5mm Taille≥5mm
100 Épaisseur du masque pelable 0,2-1,5 mm ±0,15 mm
