PCB multicouche Masque de soudure bleu Plaque de circuit imprimé 35um en cuivre

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-484.V1.0

Matériau de base:

Nombre de couches:

4 couches

Épaisseur du PCB:

1.6mm ±0.16

Taille du PCB:

160.06 x 114,2 mm = 25 pièces

Masque de soudure:

Sérigraphie:

blanc

Poids du cuivre:

Couche intérieure externe 18 de la couche 35 um/um

Finition de surface:

Immersion Or

Mettre en évidence:

Carte multicouche crénelée de carte PCB

carte multicouche de la carte PCB 35um

carte 35um crénelée

Description du produit

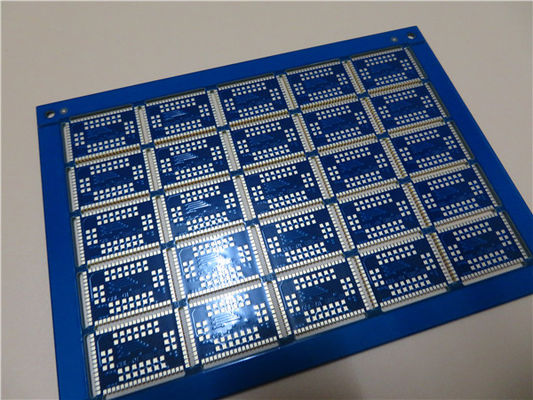

Prototype de carte PCB fabriquant la carte multicouche de carte PCB construite sur FR-4 avec le placage catellé de bord

1.1 Descriptif général

Il s'agit d'un type de PCB multicouche construit sur un substrat FR-4 avec Tg 135°C pour l'application des accélérateurs atomiques. Il fait 1,6 mm d'épaisseur avec une sérigraphie blanche (Taiyo) sur un masque de soudure bleu (Onstatic) et de l'or par immersion sur des pastilles. Le matériau de base provient de Shengyi, fournissant jusqu'à 25 PCB par panneau. Ils sont fabriqués selon la norme IPC 6012 Classe 2 à l'aide des données Gerber fournies. Chaque 25 panneaux sont emballés pour l'expédition.

1.2 Caractéristiques et avantages

Assemblages sans plomb avec une température de refusion maximale de 260 ℃.

Bonne résistance à l'oxydation et bonne dissipation thermique.

Bon effet de protection

Test électrique et test haute tension

8000 types de PCB par mois

Pas de quantité minimum de commande. 1 pièce est disponible.

Test gratuit de prototype de PCB

1.3 Demandes

Dispositif de suivi GPS

Transformateurs électriques

Modems USB

Systèmes audio portables

Joueur de jeu

1.4 Paramètres et fiche technique

TAILLE DU PCB	160,06 x 114,2 mm = 25 pièces.
TYPE DE CARTE	PCB multicouche
Nombre de couches	PCB à 4 couches
Composants de montage en surface	OUI
Composants traversants	OUI
EMPILEMENT DE COUCHE	Couche supérieure --- 0,018 mm + placage
	PP 2116 (54%) + 1080(64%)+2116(54%)
	Couche intérieure 1 --- 0,018 mm
	Noyau FR-4 --- 0,79 mm
	Couche intérieure 2 --- 0,018 mm
	PP 2116 (54%) + 1080(64%)+2116(54%)
	Couche inférieure --- 0,018 mm + placage
TECHNOLOGIE
Trace et espace minimum :	7,8 mil / 7,1 mil
Trous minimum/maximum :	0,4 mm /3,175 mm
Nombre de trous différents :	5
Nombre de trous de perçage :	491
Nombre d'emplacements fraisés :	60
Nombre de découpes internes :	0
Contrôle d'impédance :	0
Nombre de doigts d'or :	0
MATÉRIEL DE LA CARTE
Verre époxy :	FR-4 Tg135℃, S1141, Shengyi
Feuille finale externe :	1 once
Feuille finale interne :	0,5 once
Hauteur finale du PCB :	1,6 mm ±0,16
PLACAGE ET REVÊTEMENT
Finition de surface	Or par immersion (22,5% ) 0,1µm sur 3µm de nickel
Masque de soudure Appliquer à :	HAUT et BAS, 12 microns minimum
Couleur du masque de soudure :	Bleu, R-500 BL, Onstatique
Type de masque de soudure :	LPSM
CONTOUR/COUPE	Routage
MARQUAGE
Côté de la légende des composants	HAUT et Bas.
Couleur de la légende des composants	Blanc, S-380W, Taiyo
Nom ou logo du fabricant :	Marqué au tableau dans un conducteur et lisé ZONE LIBRE
VIA	trou traversant plaqué (PTH), taille minimale 0,3 mm.
ÉVALUATION D’INFLAMIBILITÉ	Approbation UL 94-V0 MIN.
TOLÉRANCE DES DIMENSIONS
Dimension du contour :	0,0059"
Placage de planches :	0,0029"
Tolérance de perçage :	0,002"
TEST	Test 100 % électrique avant expédition
TYPE D'OEUVRE À FOURNIR	fichier e-mail, Gerber RS-274-X, PCBDOC, etc.
AIRE DE SERVICE	Dans le monde entier, à l'échelle mondiale.

1.5 Capacité de livraison rapide

Espèces	Délai de livraison normal (≦1m²)	Délai de livraison rapide (≦1m²)
2L	5 jours	1 jour
4L	5 jours	2 jours
6L	6 jours	3 jours
8L	7 jours	4 jours
10L	9 jours	6 jours
12L	10 jours	6 jours
14L	13 jours	7 jours
16L	14 jours	7 jours
18L	15 jours	9 jours
20L	16 jours	10 jours
22L	17 jours	11 jours
24L	18 jours	12 jours
26L	19 jours	13 jours
28L	20 jours	14 jours
30L	21 jours	15 jours
32L	22 jours	16 jours
>32 couches	En attente	En attente

Note:

1. Le délai de livraison est pour une nouvelle commande

2. Exclure le dimanche et les jours fériés

3. Il y a une limitation de commande chaque jour.

4. Exclure le délai d'expédition

5. Exclure les techniques spéciales, telles que le cuivre lourd, le masque pelable, l'aveugle/enterré via, etc.

6. Exclure les communications pour les questions d’ingénierie.
