4 couches cuivrent le panneau Matt Black Mask de carte PCB de 35um FR4
  • Nom
  • Nom
  • Nom

4 couches cuivrent le panneau Matt Black Mask de carte PCB de 35um FR4

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-485.V1.0
Matière première:
FR-4
Compte de couche:
4 couches
Épaisseur de carte PCB:
1.6mm
Taille de carte PCB:
320 x 151=6 PCS
Masque de soudure:
Noir de Matt
Silkscreen:
Blanc
Poids de cuivre:
Couche intérieure externe 18 de la couche 35 um/um
Finition extérieure:
or d'immersion
Mettre en évidence:

4 couches de FR4 de panneau de carte PCB

,

Panneau de cuivre de carte PCB de 35um FR4

,

35um de cuivre panneau de carte PCB de 4 couches

Description du produit



Fabrication d'échantillon de carte PCB de prototype avec l'impédance de 50 ohms établie sur FR-4 avec Matt Black Mask et l'or d'immersion


1,1 description générale
C'est un type de 4 couches d'impédance la carte PCB que commandée a établie sur le substrat FR-4 avec Tg 170°C pour l'application du système de position. impédance coplanaire de 50 ohms avec l'espace de 15mil track/11mil sur la couche inférieure 4. C'est silkscreen épais et blanc de 1,60 millimètres sur le masque noir mat de soudure couvrant les deux côtés et or d'immersion sur des protections. La matière première est FR-4 IT180 d'ITEQ Corp., conseil entier fournissant 6 PCBs par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.

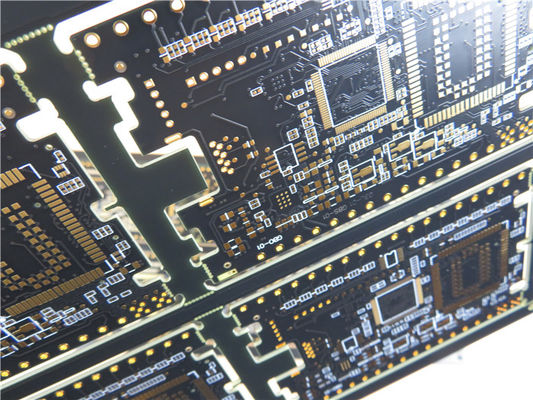

4 couches cuivrent le panneau Matt Black Mask de carte PCB de 35um FR4 0

1,2 caractéristiques et avantages
Matériel standard industriel avec haut Tg (175℃ par DSC) et excellente fiabilité thermique ;
Assemblées sans plomb avec une température maximum de ré-écoulement de 260℃ ;
Excellent planarity extérieur, utiles pour PCBs avec des paquets de BGA de réduire le taux d'échec pendant l'assemblée et la soudure ;
La conception technique empêche des problèmes de se produire dans pré la production ;
Méthode de expédition diversifiée ;
Classe 3 de la classe 2/IPC d'IPC ;

1,3 applications
Générateur de rf
Cheminement de GPS
Embrayages de phase

1,4 fiche technique de paramètre et
TAILLE DE CARTE PCB 320 x 151=6 PCS
TYPE DE CONSEIL Carte PCB multicouche
Nombre de couches 4 couches
Composants extérieurs de bâti OUI
Par des composants de trou OUI
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 17.8um (0.5oz) +plate
Prepreg 0.21mm
cuivre ------- 17.8um (0.5oz) MidLayer 1
FR-4 1.0mm
cuivre ------- 17.8um (0.5oz) MidLayer 2
Prepreg 0.21mm
cuivre ------- couche de BOT de 17.8um (0.5oz) +plate
TECHNOLOGIE
Trace et espace minimum : mil 5,9 mils/5,9
Trous minimum/maximum : 0,3 millimètres/3,175 millimètres
Nombre de différents trous : 9
Nombre de forages : 1120
Nombre de fentes fraisées : 24
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : impédance coplanaire de 50 ohms avec l'espace de 15mil track/11mil sur la couche inférieure 4
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : FR-4 Tg170℃, heu<5>
Aluminium final externe : 1 once
Aluminium final interne : 0,5 onces
Taille finale de carte PCB : 1,6 millimètres ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion (22,1%) 0.1µm plus de nickel de 3µm
Soudez le masque pour s'appliquer à : DESSUS et bas, minimum 12micron
Couleur de masque de soudure : Matt Black, PSR-2000 ME8-160PS
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante DESSUS et bas
Couleur de légende composante Blanc, S-380W, marque de Taiyo
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0.3mm.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.

4 couches cuivrent le panneau Matt Black Mask de carte PCB de 35um FR4 1

1,5 capacité de la livraison rapide
Types Délai d'exécution normal (㎡de ≦1) Délai d'exécution rapide (㎡de ≦1)
2L 5 jours 1 jour
4L 5 jours 2 jours
6L 6 jours 3 jours
8L 7 jours 4 jours
10L 9 jours 6 jours
12L 10 jours 6 jours
14L 13 jours 7 jours
16L 14 jours 7 jours
18L 15 jours 9 jours
20L 16 jours 10 jours
22L 17 jours 11 jours
24L 18 jours 12 jours
26L 19 jours 13 jours
28L 20 jours 14 jours
30L 21 jours 15 jours
32L 22 jours 16 jours
>32 couches En suspens En suspens



Note :

le délai d'exécution 1.The est pour le nouvel ordre.

2.Exclude dimanche, vacances.

3.There est limitation d'ordre chaque jour.

temps 4.Exclude de expédition.

techniques 5.Exclude spéciales, telles que le cuivre lourd, le masque peelable, les abat-jour/enterré par l'intermédiaire etc.

communications 6.Exclude pour machiner des questions.
